DETALLES DE LOS PRODUCTOS

En casa > Productos >

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD

Productos

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000 piezas

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Guangdong, China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Número de modelo

TXW130023B1 y sus componentes

temperatura de funcionamiento:

-20 más 70

Disposición de los píxeles:

Bandas RGB

El tamaño:

Temperatura de funcionamiento:

26.2 por 29.22 por 1.46

Elemento de accionamiento:

Matriz activa TFT

Interfaz LCM:

Interfaz MCU 8 BIT

Grados de lumen:

450 cd/m²

Resaltar:

1.3 pulgadas de LCD cuadrado

Lcd cuadrado de color completo 450 cd/m2

Panel de pantalla LCD TFT círculo completo

Descripción del producto

1.3 pulgadas cuadradas240x240Display LCD TFT a todo colorconUnidad de valorInterfaz

1Módulo LCD TFT de.3 pulgadas, 450 cd/m2 IPS 65K a todo color 3.2V con IC de conductor ST7789V

MCU a chip serial es un chip multifuncional que puede convertir señales de interfaz MCU en señales serie para conectar dispositivos externos y lograr comunicación con ellos.MCU para el chip serial tiene las ventajas de la velocidad de transmisión rápida, bajo consumo de energía y facilidad de uso, y puede utilizarse en escenarios de aplicación como hardware informático, electrodomésticos y control industrial.

Este módulo de pantalla LCD TFT de 1.3 pulgadas es una pantalla de 12 pines con conector serie MCU.Por lo tanto, cada nodo es relativamente independiente y puede ser controlado continuamente, lo que no sólo mejora la velocidad de respuesta de la pantalla, sino que también permite un control preciso.El tamaño del punto de visualización es 240 * 240, con dos modos de visualización: visualización horizontal y visualización vertical. La dirección de visualización se puede ajustar. El voltaje de trabajo de este módulo es de 3.2V; El controlador del IC es ST7789,y el tamaño del área de visualización es 23.4 * 23.4 mm; tamaño del módulo TFT 26.2 * 29.22 * 1.46 mm.

Características

Punto de trabajo	Contenido
Número de la parte	TXW130023B1 y sus componentes
Tamaño del LCD	1.3 pulgadas (diagonal)
Modo de muestra	Normalmente negro
Resolución	240 ((H) RGB x 240 ((V)
El punto de paso	0.0975 (H) x 0,0975 ((V) mm
Área activa	23.4 ((H) x 23.4 (V) mm
Tamaño del módulo	26.2 por 29.22 por 1.46En el caso de los
Disposición de colores	RGB Banda vertical
Interfaz	Interfaz MCU 8 BIT
IC de la unidad	El artículo 6 se modifica como sigue:
Luminancia	450 cd/m2
Dirección de visión	Todo el vista, IPS
LED de luz de fondo	2 LED blanco
Temperatura de operación.	-20°C ~ + 70°C
Temperatura de almacenamiento.	-30 °C ~ + 80 °C
Cuenta de los pines de Lcm	12 pines

Dibujo de contorno

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 0

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 1

TFT (también conocido como TFT)Características de la CC

Características	El símbolo	- ¿Qué es eso?	Es un tipo.	- ¿Qué quieres decir?	Unidad	Nota
Voltado de alimentación para (DC/DC)	VDD	2.5	2.8	3.3	V.
Puerta TFT con voltaje encendido	VGH	12	- ¿Qué quieres decir?	18	V.	1,2
Puerta TFT fuera de tensión	VGL	-10 años	- ¿Qué quieres decir?	-7 años	V.	1,2
TFT tensión común	Vcom	- ¿Qué es?	- ¿Qué quieres decir?	5	V.	*3

Características de la unidad de retroiluminación

El sistema de retroiluminación es un tipo de iluminación de borde con 2 LED blancos.

se muestran en los siguientes cuadros.

Características	El símbolo	- ¿Qué es eso?	El tipo	- ¿Qué quieres decir?	Unidad	Las notas
Voltagem hacia adelante	V.F: el precio	5.6	- ¿Qué quieres decir?	6.4	V.	- ¿Qué quieres decir?
Corriente hacia adelante	Yo...F: el precio	- ¿Qué quieres decir?	40	- ¿Qué quieres decir?	- ¿Qué es?	- ¿Qué quieres decir?
Luminancia ((Con LCD)	- ¿ Por qué?	- ¿Qué quieres decir?	700	- ¿Qué quieres decir?	cd/m2	- ¿Qué quieres decir?
Tiempo de vida del LED	No incluido	- ¿Qué quieres decir?	30,000	- ¿Qué quieres decir?	- ¿ Qué?	Nota 1

Nota:

(1) El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original en

Yo...- ¿ Qué?El tiempo de vida del LED podría reducirse si se- ¿ Qué?es superior a 25 mA/LED.

Descripción de la función del módulo

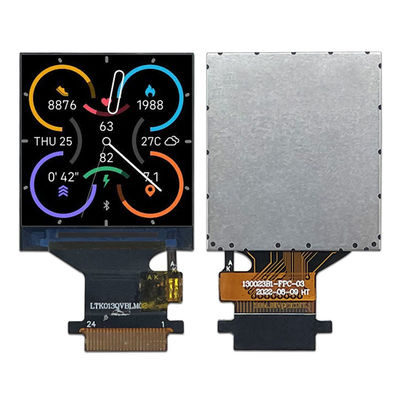

Imagen del producto

Prueba de fiabilidad

- No, no es así.	Punto de ensayo	Condición de ensayo	Las notas
1	Almacenamiento a alta temperatura	+70°C / 96H	1Las pruebas funcionales están bien. Segmento perdido, corto, segmento poco claro No muestra, muestra anormalmente y cristal líquido que se filtra No está permitido. 2No bajo. Las burbujas de temperatura, el sello final Suelto y caída, marco arco iris.
2	Almacenamiento a baja temperatura	-30 °C / 96 H
3	Temperatura alta, en funcionamiento	+60°C / 96H
4	Temperatura baja, funcionando	-20°C / 96H
5	Temperatura muy alta / Almacenamiento de humedad	50°C x 90%RH / 96H
6	Choque térmico y frío	Estado estático,- 30 años.°C))30 minutos)~ 60°C (30 minutos),50 ciclos

Instalaciones y certificaciones

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 7

En conclusión, la pantalla TFT cuadrada, también conocida como pantalla LCD cuadrada, es un producto versátil y de alto rendimiento adecuado para diversas aplicaciones y escenarios.características avanzadas, y el rendimiento de primer nivel lo convierten en una opción popular para empresas e individuos que buscan una pantalla de primera línea.Elija la pantalla TFT cuadrada de TXWEI y experimente el futuro de la tecnología de visualización.

Las etiquetas:

Productos

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000 piezas

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Guangdong, China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Número de modelo

TXW130023B1 y sus componentes

temperatura de funcionamiento:

-20 más 70

Disposición de los píxeles:

Bandas RGB

El tamaño:

1.3

Temperatura de funcionamiento:

26.2 por 29.22 por 1.46

Elemento de accionamiento:

Matriz activa TFT

Interfaz LCM:

Interfaz MCU 8 BIT

Grados de lumen:

450 cd/m²

Cantidad de orden mínima:

Negociar

Precio:

negotiate

Detalles de empaquetado:

Cartulina

Tiempo de entrega:

Condiciones de pago:

L/C TT D/P

Capacidad de la fuente:

10000 piezas

Resaltar

1.3 pulgadas de LCD cuadrado

Lcd cuadrado de color completo 450 cd/m2

Panel de pantalla LCD TFT círculo completo

Descripción del producto

1.3 pulgadas cuadradas240x240Display LCD TFT a todo colorconUnidad de valorInterfaz

1Módulo LCD TFT de.3 pulgadas, 450 cd/m2 IPS 65K a todo color 3.2V con IC de conductor ST7789V

Características

Punto de trabajo	Contenido
Número de la parte	TXW130023B1 y sus componentes
Tamaño del LCD	1.3 pulgadas (diagonal)
Modo de muestra	Normalmente negro
Resolución	240 ((H) RGB x 240 ((V)
El punto de paso	0.0975 (H) x 0,0975 ((V) mm
Área activa	23.4 ((H) x 23.4 (V) mm
Tamaño del módulo	26.2 por 29.22 por 1.46En el caso de los
Disposición de colores	RGB Banda vertical
Interfaz	Interfaz MCU 8 BIT
IC de la unidad	El artículo 6 se modifica como sigue:
Luminancia	450 cd/m2
Dirección de visión	Todo el vista, IPS
LED de luz de fondo	2 LED blanco
Temperatura de operación.	-20°C ~ + 70°C
Temperatura de almacenamiento.	-30 °C ~ + 80 °C
Cuenta de los pines de Lcm	12 pines

Dibujo de contorno

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 0

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 1

TFT (también conocido como TFT)Características de la CC

Características	El símbolo	- ¿Qué es eso?	Es un tipo.	- ¿Qué quieres decir?	Unidad	Nota
Voltado de alimentación para (DC/DC)	VDD	2.5	2.8	3.3	V.
Puerta TFT con voltaje encendido	VGH	12	- ¿Qué quieres decir?	18	V.	1,2
Puerta TFT fuera de tensión	VGL	-10 años	- ¿Qué quieres decir?	-7 años	V.	1,2
TFT tensión común	Vcom	- ¿Qué es?	- ¿Qué quieres decir?	5	V.	*3

Características de la unidad de retroiluminación

El sistema de retroiluminación es un tipo de iluminación de borde con 2 LED blancos.

se muestran en los siguientes cuadros.

Características	El símbolo	- ¿Qué es eso?	El tipo	- ¿Qué quieres decir?	Unidad	Las notas
Voltagem hacia adelante	V.F: el precio	5.6	- ¿Qué quieres decir?	6.4	V.	- ¿Qué quieres decir?
Corriente hacia adelante	Yo...F: el precio	- ¿Qué quieres decir?	40	- ¿Qué quieres decir?	- ¿Qué es?	- ¿Qué quieres decir?
Luminancia ((Con LCD)	- ¿ Por qué?	- ¿Qué quieres decir?	700	- ¿Qué quieres decir?	cd/m2	- ¿Qué quieres decir?
Tiempo de vida del LED	No incluido	- ¿Qué quieres decir?	30,000	- ¿Qué quieres decir?	- ¿ Qué?	Nota 1

Nota:

(1) El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original en

Yo...- ¿ Qué?El tiempo de vida del LED podría reducirse si se- ¿ Qué?es superior a 25 mA/LED.

Descripción de la función del módulo

Imagen del producto

Prueba de fiabilidad

- No, no es así.	Punto de ensayo	Condición de ensayo	Las notas
1	Almacenamiento a alta temperatura	+70°C / 96H	1Las pruebas funcionales están bien. Segmento perdido, corto, segmento poco claro No muestra, muestra anormalmente y cristal líquido que se filtra No está permitido. 2No bajo. Las burbujas de temperatura, el sello final Suelto y caída, marco arco iris.
2	Almacenamiento a baja temperatura	-30 °C / 96 H
3	Temperatura alta, en funcionamiento	+60°C / 96H
4	Temperatura baja, funcionando	-20°C / 96H
5	Temperatura muy alta / Almacenamiento de humedad	50°C x 90%RH / 96H
6	Choque térmico y frío	Estado estático,- 30 años.°C))30 minutos)~ 60°C (30 minutos),50 ciclos

Instalaciones y certificaciones

1.3 pulgadas de pantalla LCD inteligente portátil cuadrada IPS panel de pantalla TFT LCD 7
