| Cuota De Producción: | negotiate |
| Precio: | negotiate |
| Embalaje Estándar: | cardboard |
| Período De Entrega: | 16 |
| Forma De Pago: | L/C TT D/P |
| Capacidad De Suministro: | 10000pcs |

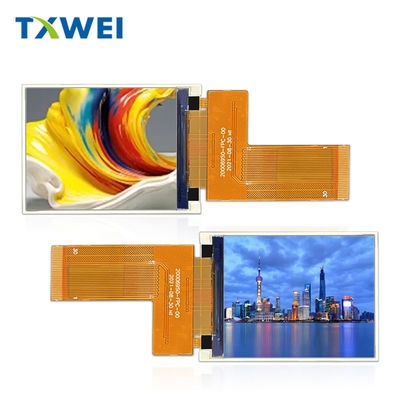

Tianxianwei TXW200069S0 es una pantalla LCD TFT circular de tipo IPS con una diagonal de 2,0 pulgadas y una resolución de 240x320 píxeles.
Detalles rápidos del producto:
1Tamaño de la pantalla LCD: 2,0 ′′ TFT
2. Resolución: 240x320 puntos
3Ángulo de visión: todos
4Dimensión del contorno: 35.7*51.2*2.33mm
5- IC del conductor: ST7789V
6Tipo de interfaz: SPI+MCU
7Panel táctil: sin panel táctil (personalizable)
8. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C
| Producto: | 2.0" TFT LCD | Pantalla táctil: | Sin pantalla táctil ((Personalizable) |
|---|---|---|---|
| Resolución: | 240x320 puntos | Dirección de visión: | Todos los |
| Interfaz: | Interfaz SPI+MCU | Número de pin: | 30 pines |
| Conexión: | Conexión de tipo FPC | Luminancia de la superficie: | 400 Cd/m2 |
| Temperatura de funcionamiento | -20°C a +70°C | Conformidad: | Conforme con las normas CE&FCC y RoHS |
Ventajas del producto
1.IPS ángulo de visión completo ((80/80/80/80). Muy buen ángulo de visión. Perfecto para diferentes tipos de aplicaciones, independientemente de ponerlo en la parte superior, o en la mesa, o usado en la mano, etc.
2.Excelente rendimiento de visualización del color de fondo, luminosidad, ángulo de visión e intensidad, etc.
3.Alto nivel de calidad para aplicaciones industriales y médicas.
4.Flexible para tener con o sin pantalla táctil resistiva. Podemos apoyar el diseño personalizado de CTP ((panel táctil capacitivo) para clientes también. FPC también es personalizable.
5.Solución competitiva en precio y de buena calidad entre las del mismo tipo en la industria de LCD.
6- Fácil de instalar y de mantener.
2 pulgadas de toque LCD Módulo dibujo
Descripción de la función del módulo
| El número de pin. | El símbolo | Funcional |
| 1 | El GND | Pel suelo |
| 2 | V.CI también | fuente de alimentación para circuitos de CC/DC(2), y8- Tres. - ¿Qué quieres decir?3V) El |
| 3 y 4 | Se aplicará el procedimiento siguiente: |
|
| 5 | Reinicio | Reinicie el terminal de entrada de señal.¿Qué quieres decir?- ¿ Qué?¿Qué quieres decir?. |
| 6 | Las empresas | Chip selecciona la entrada de la señalel pin |
| 7 | RS | Indicación de datos/selección de comandosel pin |
| 8 | WR | Habilitar la escritura en la interfaz paralela de MCU. |
| 9 | Investigación y desarrollo | RLos datos de EAD en el borde ascendente. |
| 10 | El SDA | Pín de entrada/salida de datos de serie. |
| 11 | DB0 | Cable de datos de interfaz paralela de MCU. |
| 12 | DB1 | Cable de datos de interfaz paralela de MCU. |
| 13 | DB2 | Cable de datos de interfaz paralela de MCU. |
| 14 | DB3 | Cable de datos de interfaz paralela de MCU. |
| 15 | El DB4 | Cable de datos de interfaz paralela de MCU. |
| 16 | El DB5 | Cable de datos de interfaz paralela de MCU. |
| 17 | El DB6 | Cable de datos de interfaz paralela de MCU. |
| 18 | El DB7 | Cable de datos de interfaz paralela de MCU. |
| 19 | ODS | Pin de salida de datos de serie. |
| 20 | El LEDA. No | Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación. |
| 21 | El LED- ¿ Qué?1 | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 22 | El LED- ¿ Qué?2 | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 23 | El LED- ¿ Qué?3 | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 24 | El LED- ¿ Qué?4 | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 25 | El GND | Pel suelo |
| 26 | CTP-RST ((NC) | No conectado |
| 27 | CTP-SCL ((NC)) | No conectado |
| 28 | CTP-SDA (NC) | No conectado |
| 29 | CTP-INT (NC) | No conectado |
| 30 | El GND | Pel suelo |
A. No- ¿Qué es eso?M.el número máximoRel mismo
| Características | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Temperatura de funcionamiento de la LCM | T.OPR | -20 años. | + 70 | °C |
| Temperatura de almacenamiento del LCM | T.Sector de la salud | - 30 años. | + 80 | °C |
| Humedad | RH | 10 | 90 | % |
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 4 LED blancos.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 2.8 | - ¿Qué quieres decir? | 3.2 | V. | - ¿Qué quieres decir? |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 80 | - ¿Qué quieres decir? | - ¿Qué es? | - ¿Qué quieres decir? |
| Luminancia ((Con LCD) | - ¿ Por qué? | - ¿Qué quieres decir? | 400 | - ¿Qué quieres decir? | cd/m2 | - ¿Qué quieres decir? |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
El video
El video
El video
El video
El video
El video
El video
El video
|
|
