Tipo IPS de 2 pulgadas 240x320MCU 8 BITInterfaz TFT Pantalla LCD Introducción del producto
Tian Xianwei fue el primero. TXW200053S0es una pantalla LCD TFT de tipo IPS de forma redonda de tamaño diagonal de 2,0 pulgadas con resolución de 240x320 píxeles.
1Esta pantalla LCD TFT de 2 pulgadas es una pantalla TFT IPS.
2Esta pantalla LCD de 2 pulgadas tiene una resolución de 240x320 puntos.
3Esta pantalla TFT de 2 pulgadas es de ángulo de visión completo, y el rango de ángulo de visión en cada dirección es de hasta 85 grados.
4Las dimensiones generales de esta pantalla TFT de 2 pulgadas son 34.6*47.83*2.1mm.
5Esta pantalla TFT de 2 pulgadas tiene un controlador integrado IC ST7789V.
6Esta pantalla TFT LCD de 2 pulgadas está diseñada con interfaz MCU 8 BIT.
7Esta pantalla TFT de 2 pulgadas no tiene pantalla táctil, CTP y RTP se pueden personalizar según los requisitos.
8Esta pantalla LCD TFT de 2 pulgadas puede trabajar en temperaturas de -20°C a +70°C; La temperatura de almacenamiento es de -30°C a +80°C
| Producto: | 2.0" TFT LCD | Pantalla táctil: | Sin pantalla táctil ((Personalizable) |
|---|---|---|---|
| Resolución: | 240x320 puntos | Dirección de visión: | Todos los |
| Interfaz: |
MCU 8 BIT |
Número de pin: | 22 alfileres |
| Conexión: | Tipo ZIF | Luminancia de la superficie: | 400 Cd/m2 |
| Temperatura de funcionamiento | -20°C a +70°C | Conformidad: |
Conforme con las normas CE&FCC y RoHS |
Aplicación
Este módulo LCD TFT de 2,0 ′′ se utiliza ampliamente en el panel de instrumentos de vehículos eléctricos, PDA portátil, equipos médicos, electrónica automotriz, electrodomésticos, grabadora de conducción, cámara para niños, DV deportivo,etc.
Tipo IPS de 2 pulgadas 240x320MCU 8 BITInterfaz TFT Pantalla LCD Dibujo del producto
Descripción de la función del módulo
| El número de pin. | El símbolo | Funcional | Las notas |
| 1 |
A. No |
Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación. | |
| 2 |
- ¿ Qué? |
Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. | |
| 3 | No incluido | No incluido | |
| 4 | No incluido | No incluido | |
| 5 | CICV | fuente de alimentación para el circuito de E/SEl valor de las emisiones | |
| 6 | CCC de riesgo | fuente de alimentación para circuitos de CC/DC(2,8 V) | |
| 7 | D7 | Bus de datos de interfaz paralela de MCU | |
| 8 | D6 | Bus de datos de interfaz paralela de MCU | |
| 9 | D5 | Bus de datos de interfaz paralela de MCU | |
| 10 | D4 | Bus de datos de interfaz paralela de MCU | |
| 11 | D3 | Bus de datos de interfaz paralela de MCU | |
| 12 | D2 | Bus de datos de interfaz paralela de MCU | |
| 13 | D1 | Bus de datos de interfaz paralela de MCU | |
| 14 | D0 | Bus de datos de interfaz paralela de MCU | |
| 15 | Investigación y desarrollo | Lectura habilitada en la interfaz paralela MCU 8080 | |
| 16 | WR | Habilitar la escritura en la interfaz paralela de MCU | |
| 17 | RS | Display de datos/pin de selección de comandos en interfaz paralela | |
| 18 | Las empresas | Chip selecciona la entrada de la señalel pin | |
| 19 | Técnica de trabajo | Pin de salida de efecto de desgarro para sincronizar la MPU con la escritura del marco | |
| 20 | Reinicio |
Reinicie el terminal de entrada de señal.¿Qué quieres decir?- ¿ Qué?¿Qué quieres decir?. |
|
| 21 | El GND | Pel suelo | |
| 22 | El GND | Pel suelo |
A. No- ¿Qué es eso?M.el número máximoRel mismo
| Características | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Temperatura de funcionamiento de la LCM | T.OPR | -20 años. | + 60 | °C |
| Temperatura de almacenamiento del LCM | T.Sector de la salud | - 30 años. | + 70 | °C |
| Humedad | RH | 10 | 90 | % |
TFT (también conocido como TFT) D.C.C. LasCaracterísticas
| Características | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | Nota |
| Voltado de la fuente de alimentación 1 | VDDIO | 1.65 | 1.8 | 3.3 | V. | - ¿Qué quieres decir? |
| Voltado de la fuente de energía 2 | VDD | 2.5 | 2.8 | 3.3 | V. | - ¿Qué quieres decir? |
| Voltado de la fuente de alimentación 3 | VDD3 | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | V. | - ¿Qué quieres decir? |
| Suministro de energía para MTP | VPP | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | V. | - ¿Qué quieres decir? |
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 3 LED blancos.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 2.8 | - ¿Qué quieres decir? | 3.2 | V. | - ¿Qué quieres decir? |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | - ¿Qué es? | - ¿Qué quieres decir? |
| Luminancia ((Con LCD + CTP) | - ¿ Por qué? | - ¿Qué quieres decir? | 500 | - ¿Qué quieres decir? | cd/m2 | - ¿Qué quieres decir? |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
Nota:
El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original a- ¿ Qué?El tiempo de vida del LED podría reducirse si se- ¿ Qué?es superior a 25 mA/LED.
RPunto de ensayo de viabilidad
| - No, no es así. | Punto de ensayo | Condición de ensayo | Las notas |
| 1 | Almacenamiento a alta temperatura | +70°C / 96H |
1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
|
| 2 | Almacenamiento a baja temperatura | -30 °C / 96 H | |
| 3 | Temperatura alta, en funcionamiento | +60°C / 96H | |
| 4 | Temperatura baja, funcionando | -20°C / 96H | |
| 5 | Almacenamiento a altas temperaturas/humedad | 50°C x 90%RH /96H | |
| 6 | Choque térmico y frío | Estado estático, -20°C ((30 min) ~60°C (30 min),50 ciclos |

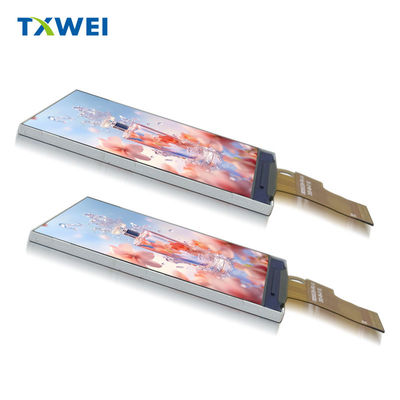

Imagen del producto
