| Cuota De Producción: | negotiate |
| Precio: | negotiate |
| Embalaje Estándar: | cardboard |
| Período De Entrega: | 16 |
| Forma De Pago: | L/C TT D/P |
| Capacidad De Suministro: | 10000pcs |
Número de modelo.:TXW700028N0
Características
| Punto de trabajo | Especificación |
| Tamaño del LCD | 7.0 pulgadas (diagonal) |
| Elemento de conductor | matriz activa de a-Si TFT |
| Resolución |
1024*3RGB ((H) X600 ((V) |
| Modo de muestra | Normalmente blanco, transmisor |
| El punto de paso |
0.1506*0.1432 mm |
| Área activa |
154.21 ((H) * 85.92 ((V) mm |
| Tamaño del módulo |
164.9*100*3.5 mm |
| Tratamiento de la superficie | Protección contra el deslumbramiento |
| Disposición de colores | Bandas RGB |
|
IC del controlador LCM |
Se aplicarán los siguientes requisitos: |
|
Corriente de luz de fondo |
200 a 280 mA |
|
Grados de lumen |
800 cd/m2 |
7" TFT 1024x600 puntos Dibujo del producto
Descripción de la función del módulo
| El número de pin. | El símbolo | La LCMDescripción |
| 1 | El LEDA | Fuente de alimentación para la entrada de ánodo de luz de fondo LED. |
| 2 | El LEDA | Fuente de alimentación para la entrada de ánodo de luz de fondo LED. |
| 3 | LEDK | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 4 | LEDK | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 5 | El GND |
Terreno de potencia |
| 6 | VCOM (Comunidad de Control de Vuelos) | Váltidad común |
| 7 | El DVDD |
Potencia para circuito digital 3.3V |
| 8 | Modo de trabajo |
Se selecciona el modo DE/SYNC. |
| 9 | DE | La señal de activación de datos en el modo I/F RGB 1 |
| 10 | V.S. | Sincronización vertical de la señal en RGB I/F |
| 11 | HC | Sincronización horizontal de la señal en I/F RGB |
| 12 ~ 19 | B7~B0 | Bus de datos de 8 bits muestra datos azules |
| 20 ~ 27 | G7~G0 | Bus de datos de 8 bits muestran datos verdes |
| Entre 28 y 35 | R7 ~ R0 | El bus de datos de 8 bits muestra datos en rojo. |
| 36 | El GND | Terreno de potencia |
| 37 | DCLK | Señal de reloj de píxeles en RGB I/F |
| 38 | El GND | Terreno de potencia |
| 39 | El número de personas |
Selección izquierda / derecha |
| 40 | U/D |
Selección hacia arriba/abajo |
| 41 | VGH | Puerta encendida |
| 42 | VGL | Puerta de apagado de tensión |
| 43 | AVDD | Potencia para circuito analógico |
| 44 | Reinicio |
Reserva global |
| 45 | No incluido |
No hay conexión. |
| 46 | VCOM (Comunidad de Control de Vuelos) | Váltidad común |
| 47 | DITHB |
DITHER = H:Activar la función de dilatación interna; |
| 48 | El GND | Terreno de potencia |
| 49 | No incluido |
No hay conexión. |
| 50 | No incluido |
No hay conexión. |
A. No- ¿Qué es eso?M.el número máximoRel mismo
| Características | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Temperatura de funcionamiento de la LCM | T.OPR | -20 años. | + 70 | °C |
| Temperatura de almacenamiento del LCM | T.Sector de la salud | - 30 años. | + 80 | °C |
| Humedad | RH | 10 | 90 | % |
TFT (también conocido como TFT) D.C.C. LasCaracterísticas
| Características | El símbolo | - ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | Nota |
| TFT OperationFrame tasa de las operaciones | HZ | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | HZ | |
| Voltado de alimentación para (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V. | |
| Puerta TFT con voltaje encendido | VGH | 17 | 18 | 19 | V. | Nota 2 |
| Puerta TFT fuera de tensión | VGL | - Seis años.5 | -6 años | - Es cinco.5 | V. | Nota 2 |
|
TFT tensión común |
Vcom | 3.0 | 3.15 | 3.3 | V. | Nota 1 |
| AVDD | Las condiciones de | 8.9 | 9.0 | 9.1 | V. | Nota 3 |
Nota 1: El valor de VCOM debe ajustarse según las diferentes condiciones para optimizar el valor de parpadeo.
Nota 2: VGH y VGL son los voltajes de funcionamiento de la puerta TFT.
Nota 3: Ajuste el contraste, haga el color más grande y más oscuro, y haga el color más pequeño y más claro.
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 30 LED blancos.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 8.8 | - ¿Qué quieres decir? | 10 | V. | - |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 200 | - ¿Qué quieres decir? | - ¿Qué es? | - |
| Luminancia ((Con LCD + CTP) | - ¿ Por qué? | - ¿Qué quieres decir? | 650 | - ¿Qué quieres decir? | cd/m2 | - |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
Nota:
El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original a- ¿ Qué?El tiempo de vida del LED podría reducirse si se- ¿ Qué?es superior a 25mA/LED
Punto de ensayo de fiabilidad
| - No, no es así. | Punto de ensayo | Condición de ensayo | Las notas |
| 1 | Almacenamiento a alta temperatura | +80°C / 96H |
1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
|
| 2 | Almacenamiento a baja temperatura | -30 °C / 96 H | |
| 3 | Temperatura alta, en funcionamiento | +70°C / 96H | |
| 4 | Temperatura baja, funcionando | -20°C / 96H | |
| 5 | Almacenamiento a altas temperaturas/humedad | 60°C x 90%RH /96H | |
| 6 | Choque térmico y frío | Estado estático, -20°C ((30 min) ~70°C (30 min),50 ciclos |

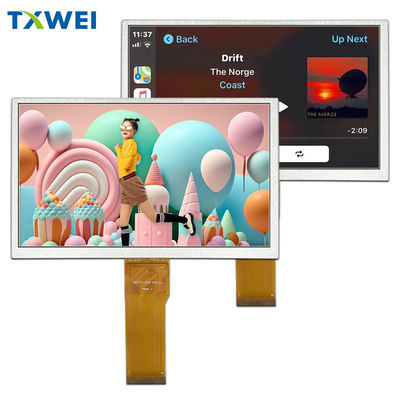

7" TFT 1024x600 puntos Imagen del producto
