10.1 Modulo de pantalla LCD de 1200X1920 pulgadas 350 cd/m2 Equipo médico Panel de pantalla para el hogar inteligente

Productos

10.1 Modulo de pantalla LCD de 1200X1920 pulgadas 350 cd/m2 Equipo médico Panel de pantalla para el hogar inteligente

Cuota De Producción:	negotiate
Precio:	negotiate
Embalaje Estándar:	cardboard
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000pcs

Información detallada

Descripción del producto

Información detallada

Place of Origin

Guangdong,China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Model Number

TXW100047N0

IC del controlador LCM:

HX8279

ECHADA DEL PIXEL (W*H):

0.1128 por 0.1128

Grados de lumen:

350 d/m2

Área activa:

135.36 ((H) * 216.576 ((V)

temperatura de almacenamiento:

-20 más 60

Interfaz LCM:

Interfaz MIPI BIT

Número de píxeles:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Cuenta de los pines de Lcm:

Resaltar:

Modulo de visualización LCD de 1200x1920

Modulo de pantalla LCD de 10 pulgadas

Panel de visualización de equipos médicos para el hogar inteligente

Descripción del producto

10.1 pulgadas1200*1920Display industrial TFT LCD MIPI Interfaz de 40 pines Introducción del producto

TXW100047N0 es una pantalla TFT-LCD industrial de 10,1 pulgadas con una resolución de 1200 * 3RGB (H) X1920 (V) (1200 horizontal por 1920 vertical de píxeles).La tensión de alimentación (VCC) para conducir el panel LCD es de 22.4V a 25.6V. Se puede usar para sistemas integrados, automatización, GPS, equipos médicos, equipos industriales y dispositivos de seguridad que requieren pantallas TFT de imagen en color de alta calidad.

Este producto se utiliza ampliamente en tabletas educativas, paneles de equipos médicos, robots, terminales de pago, impresoras, hogares inteligentes, reconocimiento facial, pagos móviles, paneles de pantalla de control industrial,equipos y paneles de visualización de instrumentos, electrónica automotriz, equipos de oficina, electrodomésticos y otros campos.

Palabras clave:	10Display LCD TFT de 1 pulgada
Resolución:	1200*1920
Interfaz:	Impuestos mínimos
Duración del LED:	30000 horas
Dirección de visión:	A las seis.
Temperatura de funcionamiento	-10 °C a +50 °C
Pantalla táctil:	TXW100047N0-TC: el valor de las emisiones de gases de efecto invernadero
Dimensión del vidrio de la cubierta:	Producción de productos
Luminancia de la superficie:	350 Cd/m2
Las pines:	40
IC del conductor de la LCM:	Las demás:
Conformidad:	Conforme con las normas CE, FCC y RoHS

Dibujo del producto

10.1 Modulo de pantalla LCD de 1200X1920 pulgadas 350 cd/m2 Equipo médico Panel de pantalla para el hogar inteligente 0

10.1 Modulo de pantalla LCD de 1200X1920 pulgadas 350 cd/m2 Equipo médico Panel de pantalla para el hogar inteligente 1

Características de la unidad de retroiluminación

El sistema de retroiluminación es un tipo de iluminación de borde con 32 LEDs blancos.

Se muestran en los siguientes cuadros.

Características	El símbolo	- ¿Qué es eso?	El tipo	- ¿Qué quieres decir?	Unidad	Las notas
Voltagem hacia adelante	V._{F: el precio}	22.4	- ¿Qué quieres decir?	25.6	V.	- ¿Qué quieres decir?
Corriente hacia adelante	Yo..._{F: el precio}	- ¿Qué quieres decir?	80	- ¿Qué quieres decir?	- ¿Qué es?	- ¿Qué quieres decir?
Luminancia ((Con LCD)	- ¿ Por qué?	- ¿Qué quieres decir?	DTD	- ¿Qué quieres decir?	cd/m²	- ¿Qué quieres decir?
Tiempo de vida del LED	No incluido	- ¿Qué quieres decir?	30,000	- ¿Qué quieres decir?	- ¿ Qué?	Nota 1

Nota:

El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original a_{- ¿ Qué?}El tiempo de vida del LED podría reducirse si se_{- ¿ Qué?}es superior a 25 mA/LED.

Descripción de la función del módulo

El número de pin.	El símbolo	La LCMFuncional
1	No incluido	No hay conexión.
2	El CTP_Reinicio 3.3V	CTP_Reset Pín de entrada de señal.
3	El CTP_VDD 3.3V	fuente de alimentación para circuitos de CC/DC
4	El GND	Pel suelo
5	CTP_INT 3.3V	CTP_STOP Señales
6	CTP_SDA 3.3V	CTP_Datos de la misma
7	CTP_SCL 3.3V	CTP_Clock Indicador de tiempo
8	No incluido	No hay conexión.

9	El LED- ¿ Qué?	Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación.
10	El LED- ¿ Qué?	Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación.
11	No incluido	No hay conexión.
12	El LEDA. No	Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación.
13	El LEDA. No	Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación.
14	El LEDA. No	Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación.
15	No incluido	No hay conexión.
16	El GND	Pel suelo
17	MIPI_D0No	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
18	MIPI_D0P	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
19	El GND	Pel suelo
20	MIPI_D1N	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
21	MIPI_D1P	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
22	El GND	Pel suelo
23	MIPI_CLKNo	Entrada de señal diferencial de interfaz de reloj de alta velocidad/producciónpines
24	MIPI_CLKP	Entrada de señal diferencial de interfaz de reloj de alta velocidad/producciónpines
25	El GND	Pel suelo
26	MIPI_D2N	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
27	MIPI_D2P	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
28	El GND	Pel suelo
29	MIPI_D3N	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
30	MIPI_D3P	Pinos de entrada/salida de señales diferenciales de datos de interfaz de alta velocidad
31	El GND	Pel suelo
32	No incluido	No hay conexión.
33	No incluido	No hay conexión.
34	Reinicio1.8V	Reinicie el pin. Estableciendo cualquiera de los pines bajo inicializa el LSI
35	V.CC3.3V	Fuente de alimentación del circuito de refuerzo
36	V.CC3.3V	Fuente de alimentación del circuito de refuerzo
37	V.CC3.3V	Fuente de alimentación del circuito de refuerzo
38	V.CC3.3V	Fuente de alimentación del circuito de refuerzo
39	Se aplicará el procedimiento siguiente:	fuente de alimentación para circuitos de CC/DC
40	No incluido	No hay conexión.

RPunto de ensayo de viabilidad

- No, no es así.	Punto de ensayo	Condición de ensayo	Las notas
1	Almacenamiento a alta temperatura	+70°C / 96H	1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
2	Almacenamiento a baja temperatura	-20°C / 96H
3	Temperatura alta, en funcionamiento	+60°C / 96H
4	Temperatura baja, funcionando	-10°C / 96H
5	Almacenamiento a altas temperaturas/humedad	50°C x 90%RH /96H
6	Choque térmico y frío	Estado estático, -10°C ((30 min) ~60°C (30 min),10 ciclos

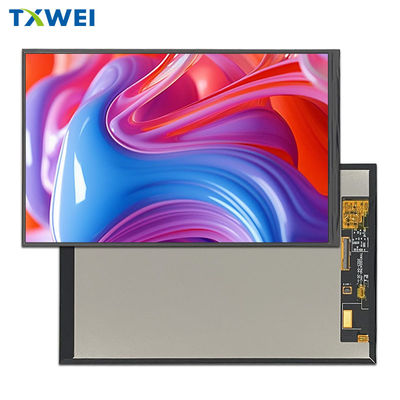

Imágenes del producto

Palabra clave de búsqueda: tft 10.1",10.1TFT LCD,10.1"TFT LCD,10.1TFT LCD de pulgada, TFT LCD10.1,10.1Display tft,10.1"TFT muestra,10.1Display de pulgadas de longitud, pantalla de longitud10.1Display de pulgadas10.1",10.1Display de pantalla LCD de pulgadas
