| Cuota De Producción: | negotiate |
| Precio: | negotiate |
| Embalaje Estándar: | cardboard |
| Período De Entrega: | 16 |
| Forma De Pago: | L/C TT D/P |
| Capacidad De Suministro: | 10000pcs |

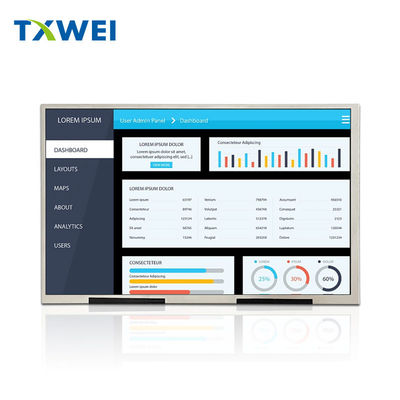

| Producto: | 10Display TFT industrial de 1 pulgada |
| Resolución: |
1280*800 |
| Luminancia de la superficie: | 350cd/m2 (nits) |
| Interfaz: |
Interfaz LVDS 8 BIT |
| Número de pin: | 40 pines |
| Dirección de visión: | IPS, todo el ángulo de visión (85/85/85/85) |
| Esquema de la luz: |
229.46 por 149.1 por 2.6(mm) |
| Área activa: |
216.96 ((H) * 135.6 ((V)(mm) |
| Tratamiento de la superficie: | Revestimiento duro ((3H) |
| ¿ Qué pasa? | El 25% |
| Pantalla táctil: | Con CTP opcional |
| Color de visualización: | 16.7 M |
| Temperatura de funcionamiento | -20°C a +70°C |
| Temperatura de almacenamiento: | -30°C a +80°C |
|
LED de luz de fondo: |
39 piezas |
| Tiempo de vida del LED: | 30000 horas |
| Certificado: | Las condiciones de las pruebas deberán ser las siguientes:2015 |
| Conformidad: | Conforme con las normas CE&FCC y RoHS |
Dibujo del producto
El LCM PEn el Descripción:
| El número de pin. | El símbolo | Descripción |
| 1 | No incluido | No incluido |
| 2 | VDD | Voltado de potencia para circuito digital. |
| 3 | VDD | Voltado de potencia para circuito digital. |
| 4 | No incluido | No incluido |
| 5 | No incluido | No incluido |
| 6 | No incluido | No incluido |
| 7 | El GND | En el suelo |
| 8 | RXIN0- | Entrada de datos diferenciales LVDS negativos |
| 9 | RXIN0+ | Entrada de datos diferenciales LVDS positivos |
| 10 | El GND | En el suelo |
| 11 | RXIN1- | Entrada de datos diferenciales LVDS negativos |
| 12 | RXIN1+ | Entrada de datos diferenciales LVDS positivos |
| 13 | El GND | En el suelo |
| 14 | RXIN2- | Entrada de datos diferenciales LVDS negativos |
| 15 | RXIN2+ | Entrada de datos diferenciales LVDS positivos |
| 16 | El GND | En el suelo |
| 17 | - ¿ Qué es eso? | Entrada de reloj diferencial LVDS negativa |
| 18 | RXCLKIN+ | Entrada de reloj diferencial LVDS positiva |
| 19 | El GND | En el suelo |
| 20 | RXIN3- | Entrada de datos diferenciales LVDS negativos |
| 21 | RXIN3+ | Entrada de datos diferenciales LVDS positivos |
| 22 | El GND | En el suelo |
| 23 | No incluido | No incluido |
| 24 | No incluido | No incluido |
| 25 | El GND | En el suelo |
| 26 | No incluido | No incluido |
| 27 | No incluido | No incluido |
| 28 | No incluido | No incluido |
| 29 | AVDD | Potencia para circuito analógico |
| 30 | El GND | En el suelo |
| 31 | LEDK | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 32 | LEDK | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 33 | No incluido | No incluido |
| 34 | No incluido | No incluido |
| 35 | VGL | Puerta de apagado de tensión |
| 36 | No incluido | No incluido |
| 37 | No incluido | No incluido |
| 38 | VGH | Puerta encendida |
| 39 | El LEDA | Fuente de alimentación para la entrada de ánodo de luz de fondo LED. |
| 40 | El LEDA | Fuente de alimentación para la entrada de ánodo de luz de fondo LED. |
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 42 LED blancos.
Se muestran en los siguientes cuadros.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 8.4 | - ¿Qué quieres decir? | 10.5 | V. | - ¿Qué quieres decir? |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 280 | - ¿Qué quieres decir? | - ¿Qué es? | - ¿Qué quieres decir? |
| Luminancia ((Con LCD) | - ¿ Por qué? | - ¿Qué quieres decir? | 400 | - ¿Qué quieres decir? | cd/m2 | - ¿Qué quieres decir? |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
Nota:
| - No, no es así. | Punto de ensayo | Condición de ensayo | Las notas |
| 1 | Almacenamiento a alta temperatura | +80°C / 96H |
1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
|
| 2 | Almacenamiento a baja temperatura | -30 °C / 96 H | |
| 3 | Temperatura alta, en funcionamiento | +70°C / 96H | |
| 4 | Temperatura baja, funcionando | -20°C / 96H | |
| 5 | Almacenamiento a altas temperaturas/humedad | 50°C x 90%RH /96H | |
| 6 | Choque térmico y frío | Estado estático, -20°C ((30 min) ~60°C (30 min),10 ciclos |
Producto Iel mago
Instalaciones de fábrica y certificados
Pantalla táctil de capacidad proyectada (PCAP)
La tecnología táctil PCAP proporciona una respuesta rápida y sensible, así como una fiabilidad de nivel profesional.y aplicaciones automotricesTambién podemos combinar la pantalla táctil PCAP con una pantalla de cristal líquido (LCD), que es una solución integrada integrada que ayuda a simplificar la cadena de suministro y el ensamblaje.
Capa de vidrio:
1Forma: Tamaños, formas, tratamientos de bordes, agujeros y recortes a medida
2Color: Impresión de seda, logotipo
3Material de vidrio: vidrio Gorilla, vidrio templado, PMMA
4Tratamientos: espejo, AG, AR, AF
El sensor:
1Material del sensor: vidrio, película, película + película
2FPC: diseño de forma opcional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix y así sucesivamente
4Interfaz: I2C, USB y RS232
¿Por qué elegirnos?
1Proporcionamos soluciones personalizadas para pantallas LCD
¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?- ¿ Qué es?puede satisfacer sus requisitos de LCD personalizados.
2Soluciones totales para pantalla táctil y pantalla
¿Te preocupa montar la pantalla táctil y la pantalla de visualización?- ¿ Qué es?puede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica.
3Compromisos con la calidad
- ¿ Qué es?Estamos calificados por ISO9001:2015 e ISO14000, cumpliendo con las normas RoHS, CE,FCC y otras normas ambientales en los mercados mundiales.pruebas de fiabilidad y de envejecimiento.
4Suministro a largo plazo
En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
Palabra clave para buscar:pantalla TFT legible a la luz solar de 10,1 pulgadas, pantalla TFT industrial de 10,1 pulgadas, PCAP TFT LCD de 10,1 pulgadas, PCAP TFT LCD de 10,1 pulgadas, tft 10,1 ", 10,1 pulgadas tft LCD legible a la luz solar, 10.1 " LCD con luz solar legible, 10,1 pulgadas de pantalla de LCD, 10,1 pulgadas de pantalla de LCD, 10,1 pulgadas de pantalla de LCD, 10,1 pulgadas de pantalla de 10,1 pulgadas de TFT, 10,1 pulgadas de pantalla de TFT, 10,1 pulgadas de pantalla de TFT, 10,1 pulgadas de pantalla de TFT, 10,1 pulgadas de pantalla de TFT, 10,1 pulgadas de pantalla de TFT.1 pulgada de pantalla TFT, pantalla TFT de 10,1 pulgadas, pantalla TFT de 10,1 pulgadas, pantalla TFT de 10,1 pulgadas,1280*800TFT, 10,1 pulgadas1280*800, 10,1 pulgadas LVDS
