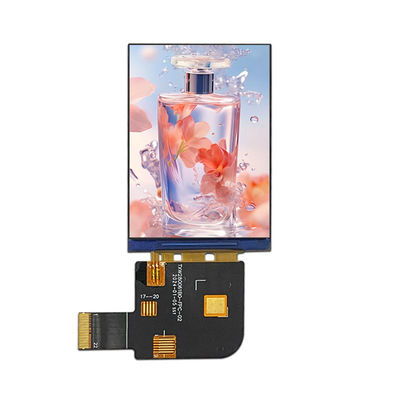

ST7701 LCM Driver IC Pantalla LCD TFT de 2,8 pulgadas para aplicaciones automotrices Área activa 43,2 * 57,6 mm

Productos

ST7701 LCM Driver IC Pantalla LCD TFT de 2,8 pulgadas para aplicaciones automotrices Área activa 43,2 * 57,6 mm

Cuota De Producción:	negotiate
Precio:	negotiate
Embalaje Estándar:	cardboard
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000pcs

Información detallada

Descripción del producto

Información detallada

Place of Origin

Guangdong,China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Model Number

TXW280061B0

ECHADA DEL PIXEL (W*H):

Tamaño:

2.8 pulgadas

temperatura de almacenamiento:

-30 + 80 °C

Interfaz LCM:

Interfaz MIPI BIT

temperatura de funcionamiento:

-20+70°C

Área activa:

43.2*57.6 mm

Número de píxeles:

480*640

Resaltar:

Aplicaciones automotrices TFT pantalla LCD

2Display LCD TFT de 8 pulgadas

Descripción del producto

2.8" TFT 480x640, TFT LCD de 2,8 pulgadas Descripción

TXW280061B0 es una pantalla LCD TFT a todo color de tamaño diagonal de 2,8 pulgadas, 480 * 3RGB (H) X640 (V).53 mm y una superficie activa de 43.2 x 57,6 mm; El TFT LCD TXW280061B0 integra el controlador ST7701 en el módulo, con un rango de voltaje de alimentación lógica de 2,8V a 3,3V.

TXW280061B0 es un módulo LCD de modo vertical con un brillo de 300cd/m2. Si desea usarlo como modo paisaje o aumentar el brillo, póngase en contacto con nosotros para obtener más soporte técnico.El módulo LCD TFT de 8 pulgadas es adecuado para la visualización de equipos de control industrial, pantallas de instrumentos, electrodomésticos inteligentes, pantallas de impresoras 3D, pantallas de endoscopios médicos, instrumentos de mano y otros productos.

Características

Producto:	2Display LCD TFT de 8 pulgadas	Resolución:	480x640 puntos
Control del conductor:	Se aplicará a los vehículos de motor de motor.	Pantalla táctil:	Sin pantalla táctil
Capa de vidrio	Personalizable	Dirección de visión:	¿Qué es lo que se está haciendo?
Esquema de la luz:	55.8183.313.53 mm	Área activa:	43.20 x 57.60 mm
Interfaz:	MIPI (personalizable)	Conexión:	Tipo de conector FPC
Número de pin:	40 pines (personalizables)	Luminancia de la superficie:	300 Cd/m2 (nits)
Voltado de alimentación:	2.8-3.3V	Tipo de luz de fondo:	LED blanco
Duración del LED:	30000 horas	Conformidad:	Conforme con las normas CE, FCC y RoHS

2.8"480*640Dibujo LCD TFT

ST7701 LCM Driver IC Pantalla LCD TFT de 2,8 pulgadas para aplicaciones automotrices Área activa 43,2 * 57,6 mm 0

ST7701 LCM Driver IC Pantalla LCD TFT de 2,8 pulgadas para aplicaciones automotrices Área activa 43,2 * 57,6 mm 1

Descripción de la función del módulo

El número de pin.	El símbolo	La LCMFuncional
1	El GND	Pel suelo
2	DSI_ D0_No	Pinos de entrada de señal diferencial de datos MIPI-DSI
3	DSI_ D0_P	Pinos de entrada de señal diferencial de datos MIPI-DSI
4	El GND	Pel suelo
5	DSI_ D1_No	Pinos de entrada de señal diferencial de datos MIPI-DSI
6	DSI_ D1_P	Pinos de entrada de señal diferencial de datos MIPI-DSI
7	El GND	El poder de tierra
8	DSI_C.L.C.No	Pinos de entrada de señal diferencial MIPI-DSI CLOCK
9	DSI_C.L.C.P	Pinos de entrada de señal diferencial MIPI-DSI CLOCK
10	El GND	El poder de tierra
11	RESE DB15~DB0	Reinicie el terminal de entrada de señal.¿Qué quieres decir?- ¿ Qué?¿Qué quieres decir?. RS=¿Qué quieres decir?H.¿Qué quieres decir?: los datos actuales en el bus de datos son datos de visualización.
12	Técnica de trabajo	La señal de efecto de desgarro se utiliza para sincronizar la MCU con la memoria de marco
13	No incluido	No incluido
14	CICV	Válvula de entrada/salida: 1,65 V ~ 3,3 V
15	VCI	PEl suministro: 2.5V ~ 3,3 V
16	TP_VDD	T.P VDD PIN
17	TP_SDA	T.P PIN del SDA
18	TP_SCL	T.P PIN del SCL
19	TP_INT	T.P INT PIN
20	TP_RST	T.Número de identificación P RST
21	LEDK	Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación.
22	El LEDA	Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación.

- ¿Qué es eso?M.el número máximoRel mismo

Características	El símbolo	- ¿Qué es eso?	- ¿Qué quieres decir?	Unidad
Temperatura de funcionamiento de la LCM	T._OPR	-20 años.	+ 60	°C
Temperatura de almacenamiento del LCM	T._{Sector de la salud}	- 30 años.	+ 70	°C
Humedad	RH	-	90	%

Características de la unidad de retroiluminación

El sistema de retroiluminación es un tipo de iluminación de borde con 6 LEDs blancos.

Características	El símbolo	- ¿Qué es eso?	El tipo	- ¿Qué quieres decir?	Unidad	Las notas
Voltagem hacia adelante	V._{F: el precio}	16.8	- ¿Qué quieres decir?	19.2	V.	-
Corriente hacia adelante	Yo..._{F: el precio}	- ¿Qué quieres decir?	20	-	- ¿Qué es?	-
Luminancia ((Con LCD)	- ¿ Por qué?		DTD	- ¿Qué quieres decir?	cd/m²	-
Tiempo de vida del LED	No incluido	- ¿Por qué no?	30,000	- ¿Qué quieres decir?	- ¿ Qué?	Nota 1

Nota:

El tiempo de vida del LED se define como la disminución del brillo del módulo al 50% del brillo original a_{- ¿ Qué?}El tiempo de vida del LED podría reducirse si se_{- ¿ Qué?}es superior a 25 mA/LED.

RPunto de ensayo de viabilidad

- No, no es así.	Punto de ensayo	Condición de ensayo	Las notas
1	Almacenamiento a alta temperatura	+70°C / 96H	1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
2	Almacenamiento a baja temperatura	-30 °C / 96 H
3	Temperatura alta, en funcionamiento	+60°C / 96H
4	Temperatura baja, funcionando	-20°C / 96H
5	Almacenamiento a altas temperaturas/humedad	50°C x 90%RH / 96H
6	Choque térmico y frío	Estado estático, -20°C ((30 min) ~70°C (30 min),10 ciclos

Imagen del producto TFT LCD

Fabricante de módulos de pantalla LCD TFT - más de 300 artículos estándar TFT en línea

Tian Xianwei fue el primero.Technology es un fabricante líder mundial de pantallas LCD TFT con sede en China.Tian Xianwei fue el primero.ofrece una amplia gama de productos de módulos de pantalla TFT de tamaño pequeño a mediano en tamaños que van desde 0,96",1.28", uno.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"y 32"TFT (tamaño diagonal del área activa) etc. Hay más de 200 modelos estándar de TFT listados en este sitio web; además,Casi todos los artículos son aceptables para derivar de los artículos estándar para satisfacer los requisitos de los clientes..

Tian Xianwei fue el primero.Las pantallas TFT están clasificadas según la norma industrial, incluidos los módulos TFT-LCD estándar, IPS TFT, TFT LCD de alto brillo (pantalla legible a la luz solar), paneles TFT con tableros de control, tipo de barra TFT,LCD TFT de gran temperaturaEstas pantallas incluyen modos de paisaje o retrato.Tian Xianwei fue el primero.Las pantallas LCD TFT están disponibles en varias resoluciones, así como con pantalla táctil opcional en tecnología capacitiva resistiva y proyectada (PCAP touch screen).Muchos de nuestros módulos de visualización TFT tienen más de una interfaz disponible incluyendo MCU, RGB, TTL, LVDS y MIPI DSI.Tian Xianwei fue el primero.Los módulos TFT son perfectos para una serie de aplicaciones incluyendo control industrial, máquina de café, equipo médico, sistema POS, automatización, navegador GPS, artículos blancos, control de energía, telecomunicaciones,equipo médico, etc..
