Interfaz SPI/MCU/RGB Pantalla LCD TFT de 2,8 pulgadas con resolución de 240x320 y controlador LCM de IC ST7789V

Productos

Interfaz SPI/MCU/RGB Pantalla LCD TFT de 2,8 pulgadas con resolución de 240x320 y controlador LCM de IC ST7789V

Cuota De Producción:	negotiate
Precio:	negotiate
Embalaje Estándar:	cardboard
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000pcs

Información detallada

Descripción del producto

Información detallada

Place of Origin

Guangdong,China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Voltado del retroiluminador:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Resaltar:

Estancia de pantalla LCD TFT ST7789V

Pantalla de visualización LCD TFT de 240x320

2.8 pulgadas de pantalla TFT LCD

Descripción del producto

2.8 pulgadas TFT LCD 240x320 conSe aplican las siguientes condiciones:interfaz y pantalla de pantalla LCD TFT IC ST7789V

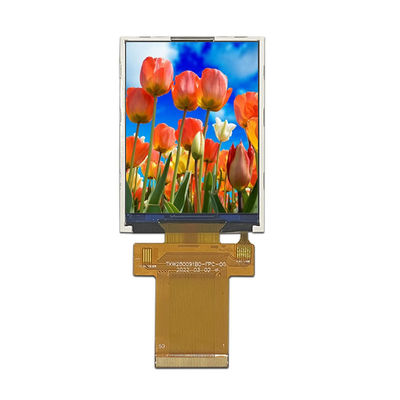

El TXW280091B0 es una pantalla TFT-LCD de 2,8 pulgadas con una resolución de 240x320 (240 píxeles horizontales por una matriz de 320 píxeles verticales).La tensión de alimentación (VCC) para conducir el panel LCD es de 2.8V a 3.3V. No hay necesidad de que lo haga.

TXW280091B0 es un TFT de tipo TN con un ángulo de visión de 12:00 y un brillo de 400cd/m2 (valor típico). Puede funcionar a temperaturas que oscilan entre -20 °C y +70 °C;Su rango de temperatura de almacenamiento es de -30 °C a +80 °C.

Detalles rápidos del producto:

1. Tamaño de la pantalla LCD: 2.8 ¢ TFT

2. Resolución: 240x320

3Ángulo de visión: 12 horas.

4Dimensión del contorno:50 por 69.2 por 2.4En el caso de los

5- IC del conductor: ST7789V

6Tipo de interfaz:Se aplican las siguientes condiciones:

7. Panel táctil: Sin panel táctil ((Personalizable)

8. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C

Producto:	2TFT de 0,8 pulgadas	Pantalla táctil:	Sin TP ((Personalizable)
Resolución:	240x320	Dirección de visión:	A las doce.
Interfaz:	Se aplican las siguientes condiciones:	Número de pin:	50 alfileres
Conexión:	El punto de conexión es el punto de conexión.	Luminancia de la superficie:	400 Cd/m2
Temperatura de funcionamiento	-20°C a +70°C	Conformidad:	Conforme con las normas CE, FCC y RoHS

Servicio al cliente

1Antes de firmar un contrato oficial con nuestro cliente, ayudaremos a analizar y proporcionar una solución profesional basada en la información del proyecto del cliente y encontrar la solución óptima.

2Su consulta relacionada con nuestros productos o precio será respondida en 24 horas.

3Mantenga informando a nuestros clientes del proceso de producción y ayude a organizar la comprobación de calidad en la fábrica si es necesario.

4. Garantiza un año para nuestra pantalla LCD después de la entrega. Todos los defectos se pueden devolver y reemplazar dentro del período de garantía.

5El comprador puede enviar a un técnico a nuestra fábrica para una formación gratuita antes de la entrega.

6Para el apoyo técnico o comercial esencial, organizaremos reuniones telefónicas, servicio técnico en línea o ayuda local in situ.etc para satisfacer las necesidades diferentes del cliente.

2Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente.

Interfaz SPI/MCU/RGB Pantalla LCD TFT de 2,8 pulgadas con resolución de 240x320 y controlador LCM de IC ST7789V 0

Interfaz SPI/MCU/RGB Pantalla LCD TFT de 2,8 pulgadas con resolución de 240x320 y controlador LCM de IC ST7789V 1

La LCMDescripción de los pines

El número de pin.	El símbolo	Funcional
1	El GND	El poder de tierra
2	XR	Coordenadas del panel táctil en la derecha
3	YD	Coordenadas del panel táctil en la parte inferior
4	El número de	Coordenadas del panel táctil a la izquierda
5	YU	Coordenadas del panel táctil en la parte superior
6 ~ 7	CICVEl valor de las emisiones	Válvula de entrada/salida (VDDI a DGND): 1,65 V ~ 3,3 V
8 ~ 9	VDD(2,8 V)	Fuente de alimentación 2.5V ~ 3.3V
10	Im2	Seleccionar el modo de interfaz de MCU
11	Sección 1	Seleccionar el modo de interfaz de MCU
12	Sección 2	Seleccionar el modo de interfaz de MCU
13	Reinicio	Reinicie el terminal de entrada de señal.
14	El CSX	Una señal de selección de chip
15	Se aplicará el procedimiento siguiente:	Pín de selección de datos / comandos.
16	WR/RS	Escriba una señal estroboscópica.
17	Investigación y desarrollo	Lee los datos en el borde ascendente.
18	VSYNC	Sincronización vertical, señal en RGB I/F.
19	El HSYNC	Sincronización horizontal, señal en RGB I/F.
20	En el caso de las empresas	La señal de activación de datos en el modo I/F RGB 1.
21	El PCLK	señal de reloj de píxeles en I/F RGB.
22	El SDA	Pin de entrada de la interfaz SPI.
Entre 23 y 40	Se trata de los siguientes elementos:	Interfaz RGB o bus de datos de interfaz paralela MCU.
41	ODS	Pin de salida de la interfaz SPI.
42	El GND	El poder de tierra
43	El LEDA	El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura de la luz de retroalimentación.
44 ~ 49	Se trata de la siguiente:- ¿Qué es eso?	Fuente de alimentación para el cátodo de retroiluminación
50	El GND	El poder de tierra

2.8" Módulo LCD de toque de pulgada

Palabra clave de búsqueda: LCD de 2,8 pulgadas, 2,8 pulgadas, 2,8 pulgadas, 2,8 pulgadas.8, 2,8 "tft pantalla, 2,8 "tft pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla, 2,8 pulgadas de pantalla,,Pantalla LCD de 2,8 pulgadas
