                                        | Cuota De Producción: | negotiate |
| Precio: | negotiate |
| Embalaje Estándar: | cardboard |
| Período De Entrega: | 16 |
| Forma De Pago: | L/C TT D/P |
| Capacidad De Suministro: | 10000pcs |
Display TFT RGB de 10,1 pulgadas de alto brillo con PCAP Descripción
TXW100076B0-XL es un módulo TFT-LCD de alto brillo 1024 x 600 IPS de interfaz RGB de 10,1 pulgadas con una pantalla táctil capacitiva proyectada (PCAP).Este módulo TFT adopta la tecnología IPS y tiene las ventajas de un amplio ángulo de visión: 85/derecha: 85/arriba: 85/abajo: 85 grados (típico) y alto brillo de 700 nits (valor típico). Si el cliente requiere un brillo más alto, póngase en contacto con nuestro personal de ventas.
| Producto: | 10El sistema de control de las emisiones de gases de efecto invernadero | Resolución: | 1024x600 puntos |
|---|---|---|---|
| Pantalla táctil: | Con el CTP | Dimensión del vidrio de la cubierta: | Personalizable |
| Dimensión de contorno: | 252*150*6,5 mm | Dirección de visión: | Todos los ángulos de visión (85/85/85/85) |
| Interfaz: | RGB | Número de pin: | 50 alfileres |
| Conexión: | Enchufe | Luminancia de la superficie: | Se trata de un sistema de control de las emisiones de gases de escape. |
| Duración del LED: | 30000 horas | Conformidad: | Conforme con las normas CE FCC y RoHS |
Display TFT RGB de 10,1 pulgadas de alto brillo con PCAP Dibujo


A. No- ¿Qué es eso?M.el número máximoRel mismo
| Características | El símbolo | - ¿Qué es eso? | - ¿Qué quieres decir? | Unidad |
| Temperatura de funcionamiento de la LCM | T.OPR | -20 años. | + 70 | °C |
| Temperatura de almacenamiento del LCM | T.Sector de la salud | - 30 años. | + 80 | °C |
| TP Temperatura y humedad de funcionamiento (20% ~ 90%RH) | T.OPR | -20 años. | + 70 | °C |
| TP SStemperatura y humedad de almacenamiento (20% ~ 90%RH) | T.Sector de la salud | - 30 años. | + 80 | °C |
| Humedad | RH | - ¿Qué quieres decir? | 90 | % |
TFT (también conocido como TFT) D.C.C. LasCaracterísticas
| Características | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | Nota |
| TFT OperationFrame tasa de las operaciones | HZ | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | HZ | |
| Voltado de alimentación para (DC/DC) | VDD | 3.0 | 3.3 | 3.3 | V. | |
| Puerta TFT con voltaje encendido | VGH | 16.5 | 17 | 17.5 | V. | Nota 2 |
| Puerta TFT fuera de tensión | VGL | - Es el 7.5 | -7 años | - Seis años.5 | V. | Nota 2 |
| TFT tensión común | Vcom | 3.0 | 3.3 | 4.7 | V. | Nota 1 |
| AVDD | Las condiciones de | - ¿Qué quieres decir? | 9.6 | - ¿Qué quieres decir? | V. | Nota 3 |
Nota 1: El valor de VCOM debe ajustarse según las diferentes condiciones para optimizar el valor de parpadeo.
Nota 2: VGH y VGL son los voltajes de funcionamiento de la puerta TFT.
Nota 3: Ajuste el contraste, haga el color más grande y más oscuro, y haga el color más pequeño y más claro.
Descripción de la función del módulo
| El número de pin. | El símbolo | Descripción de la LCM | las observaciones |
| 1 | El LEDA | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de producción y de las condiciones de producción. | |
| 2 | El LEDA | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las condiciones de producción y de las condiciones de producción. | |
| 3 | LEDK | Fuente de alimentación para el cátodo de retroiluminación | |
| 4 | LEDK | Fuente de alimentación para el cátodo de retroiluminación | |
| 5 | El GND | Terreno de potencia | |
| 6 | VCOM (Comunidad de Control de Vuelos) | Voltagem común | |
| 7 | El DVDD | Potencia para circuito digital 3.3V | |
| 8 | Modo de trabajo | Se selecciona el modo DE/SYNC. | |
| 9 | DE | La señal de activación de datos en el modo I/F RGB 1 | |
| 10 | V.S. | Sincronización vertical de la señal en RGB I/F | |
| 11 | HC | Sincronización horizontal de la señal en I/F RGB | |
| 12 | B7 | Datos en azul | |
| 13 | B6 | Datos en azul | |
| 14 | B5 | Datos en azul | |
| 15 | B4 | Datos en azul | |
| 16 | B3 | Datos en azul | |
| 17 | B2 | Datos en azul | |
| 18 | B1 | Datos en azul | |
| 19 | B0 | Datos en azul | |
| 20 | El G7 | Datos verdes | |
| 21 | El G6 | Datos verdes | |
| 22 | G5 | Datos verdes | |
| 23 | G4 | Datos verdes | |
| 24 | G3 | Datos verdes | |
| 25 | G2 | Datos verdes | |
| 26 | G1 | Datos verdes | |
| 27 | G0 | Datos verdes | |
| 28 | R7 y R7 | Datos en rojo | |
| 29 | R6 | Datos en rojo | |
| 30 | R1 y R2 | Datos en rojo | |
| 31 | R4 y R4 | Datos en rojo | |
| 32 | R3 | Datos en rojo | |
| 33 | R2 | Datos en rojo | |
| 34 | R1 | Datos en rojo | |
| 35 | R0 | Datos en rojo | |
| 36 | El GND | Terreno de potencia | |
| 37 | DCLK | Señal de reloj de píxeles en RGB I/F | |
| 38 | El GND | Terreno de potencia | |
| 39 | El SHLR | Se selecciona la dirección horizontal del cambio de salida de la fuente: ?? H??: S[1]->S[2]->...->S[1920] (Default) ?? L??: S[1920]->S[1919]->...->S[1] | |
| 40 | Número de identificación | Seleccionar dirección vertical de cambio de salida de puerta: H: Escanear de arriba a abajo Escaneo de abajo a arriba | |
| 41 | VGH | Puerta encendida | |
| 42 | VGL | Puerta de apagado de tensión | |
| 43 | AVDD | Potencia para circuito analógico | |
| 44 | Reinicio | Reserva global | |
| 45 | No incluido | No hay conexión. | |
| 46 | VCOM (Comunidad de Control de Vuelos) | Váltidad común | |
| 47 | DITHB | DITHER = H:Activar la función de dilatación interna; | |
| 48 | El GND | Terreno de potencia | |
| 49 | No incluido | No hay conexión. | |
| 50 | No incluido | No hay conexión. |

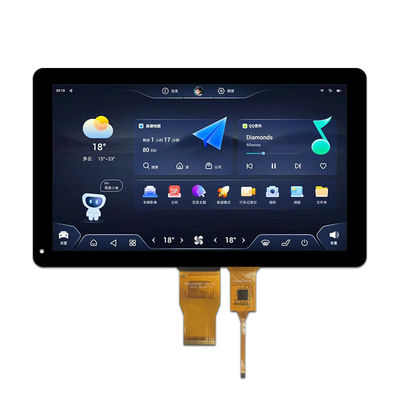

Imagen del producto



          |   |
