Modulo de pantalla LCD TFT de MCU personalizado 240 * 320 Panel de pantalla ST7789V de 2,4 pulgadas

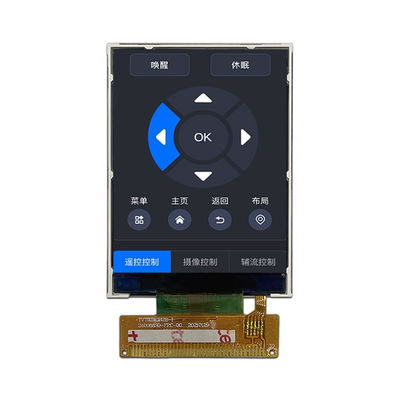

Nombre del producto: TXW240088S0 Módulo LCD TFT de 2,4 pulgadas

Resumen del producto:

TXW240088S0 es un módulo LCD TFT de 2,4 pulgadas diseñado y producido por Shenzhen Tianxianwei Technology Co., Ltd.Este módulo es adecuado para varios dispositivos electrónicos y escenarios de aplicación debido a su alta resolución, un renderizado de color rico y un excelente rendimiento de pantalla.

Características del producto:

Las especificaciones de la pantalla: 240xRGBx320 píxeles, proporcionando una imagen clara y una visualización de texto.

El IC del controlador: ST7789V2-G4-A de Sitronix se utiliza para garantizar un rendimiento y una compatibilidad estables.

Selección de color: admite colores 65K/262K, el software ajustable para satisfacer diferentes requisitos de color.

Tipo de luz de fondo: luz de fondo LED blanca, que proporciona un brillo y un color uniformes.

Tipo de interfaz: interfaz MCU de 16 bits, conveniente para la conexión y transmisión de datos con microcontroladores.

Adaptabilidad al medio ambiente: el rango de temperatura de trabajo es de -20 °C a +70 °C, y el rango de temperatura de almacenamiento es de -30 °C a +80 °C, adecuado para diversas condiciones ambientales.

Requisitos medioambientales: cumplen con las normas RoHS, materiales y procesamiento libres de plomo, protegen el medio ambiente.

Las especificaciones técnicas:

Tipo de pantalla: LCD TFT a todo color

Disposición de píxeles: Disposición de rayas RGB

El espacio entre los píxeles: 0,153 (H) x 0,153 (V) milímetros

Área de actividad: 36,72 (H) x 48,96 (V) milímetros

Perspectiva: Todo a las 0:00.

El tamaño del módulo: 42,72 (W) x 58,50 (H) x 2,15 (T) milímetros

Sistema de retroiluminación: 4 LED blancos, voltaje hacia adelante de 2,8V a 3,2V, corriente hacia adelante de 80mA

Luz: 550 cd/m2 (valor típico)

Uniformidad: 80% (valor mínimo)

Temperatura de funcionamiento:- 20 °C a + 70 °C

Temperatura de almacenamiento:- 30 ° C a + 80 ° C

Humedad: 90% RH

Aplicaciones versátiles: ya sea equipo fotográfico, controles remotos, interruptores inteligentes, cámaras digitales, efectos musicales, grabadoras de conducción, etc.TXW200078B0 puede adaptarse perfectamente y mostrar su rendimiento excepcional.

Descripción de la función del módulo

El módulo contiene múltiples pines para la implementación de diferentes funciones, incluyendo pero no limitado a:

GND: El poder de la tierra

CS: Pin de entrada de señal de selección de chips

RS: Datos de visualización/pín de selección de comandos

WR: Interfaz paralela de MCU habilitada para escribir

RD: Leer datos en el borde ascendente

DB0-DB15: Bus de datos de interfaz paralela de MCU

RESET: Reinicio del terminal de entrada de la señal, bajo nivel válido

IOVCC: Fuente de alimentación de entrada y salida

VCC: fuente de alimentación, de 2,5 a 3,3 V

LEDK1-LEDK4: fuente de alimentación para el terminal de entrada del cátodo de retroiluminación

LEDA: fuente de alimentación de entrada del ánodo de retroiluminación

Características eléctricas: Proporciona un rango de tensión de alimentación estable, con una tensión de alimentación de I/O que oscila entre 1,65V y 3,3V y una tensión de alimentación de CC/DC que oscila entre 2,5V y 3,3V,garantizar el funcionamiento estable del módulo en diferentes condiciones de suministro de energía.

Confiabilidad y vida útil: Los LED tienen una larga vida útil de hasta 30000 horas, lo que significa ciclos de mantenimiento más largos y menores costes de sustitución.

Apoyo técnico y servicios: Shenzhen Tianxianwei Technology Co., Ltd. proporciona apoyo técnico profesional y servicio al cliente para garantizar que los clientes puedan recibir asistencia oportuna durante el uso.

Servicios personalizados: En función de las necesidades del cliente, se pueden proporcionar soluciones personalizadas, incluidas dimensiones, interfaces y otras características, para satisfacer los requisitos específicos de la aplicación.

Shenzhen Tianxianwei Technology Co., Ltd. se compromete a proporcionar soluciones de visualización de alta calidad. El módulo TFT LCD TXW240088S0 de 2,4 pulgadas, con su excelente rendimiento y fiabilidad,es la opción ideal para sus necesidades de exhibición de productos electrónicosPara obtener más información sobre el producto o asistencia técnica, póngase en contacto con nuestro representante de ventas.
