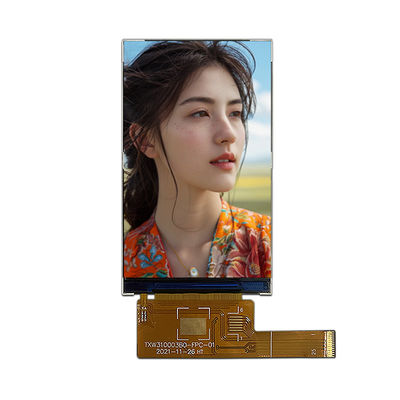

Interfaz RGB 3.1 pulgadas módulo de LCD tft 480 * RGB * 800 Resolución ST7701S controlador IC

Análisis de ventajas del producto TXW310003B0

1,Mostrar ventajas de rendimiento

• Alta resolución y representación del color
• Resolución de 480 × RGB × 800, que admite 16.7M colores (configurados a través del software de controlador IC), que cumple con la imagen de alta definición y los requisitos de color delicados.
• El arreglo de píxeles de banda vertical RGB mejora la reproducción de color y la nitidez de la pantalla, adecuado para mostrar texto, gráficos e imágenes dinámicas.

Todo lo que se ve

• Al adoptar el modo de visualización Normalmente Negro, con un alto contraste y un ángulo de visión de todas las direcciones (arriba, abajo, izquierda, derecha), no hay ningún problema de color o inversión de la escala de grises.

Optimización de parámetros ópticos

• Uniformidad del brillo ≥ 80%, garantizando un brillo constante en todas las zonas de la pantalla y reduciendo la fatiga visual.
• El sistema de retroiluminación utiliza 6 luces LED blancas con valores típicos de brillo personalizables (TBD), lo que permite una visualización clara en entornos de alto brillo.

2Ventajas de interfaz y compatibilidad

Interfaz MIPI-DSI de alta velocidad

• Soporta una interfaz MIPI de 2 canales (Modo de alta velocidad), alta velocidad de transmisión, compatible con las plataformas de procesadores convencionales (como ARM, Qualcomm, etc.), simplificando el diseño de hardware.
• Proporcionar el modo de baja potencia para reducir el consumo de energía y extender la duración de la batería del dispositivo en imágenes estáticas.
• Función de control táctil integrada
• Interfaz I2C reservada (CTP_SDA/SCL) y señal de interrupción (CTP_INT), que admite la expansión de pantallas táctiles capacitivas/resistivas para mejorar la experiencia de interacción hombre-máquina.
• Fuente de alimentación táctil independiente (2.8V CTP_VCC) para evitar interferencias de la señal.

3,Confiabilidad y adaptabilidad al medio ambiente

• Funcionamiento a altas temperaturas y pruebas rigurosas
• Rango de temperatura de trabajo:- 20 °C a 70 °C, temperatura de almacenamiento:- 30 °C a 80 °C, adecuado para electrónica inteligente, entornos industriales, médicos y otros.
• Ha superado 50 ensayos de choque en caliente y frío (-20 °C) en un ciclo de 60 °C y una prueba de alta temperatura y humedad de 96 horas (50 °C/90% RH) para garantizar la estabilidad a largo plazo.

Diseño de la vida útil del sistema de retroiluminación

• La vida útil del LED es de 30000 horas (con una disminución del brillo del 50%), calculada en función de 8 horas de uso diario, que puede durar más de 10 años y reducir los costes de mantenimiento.
• El diseño del circuito del controlador de retroiluminación es simple (6 LED en serie), admite un control de corriente constante y evita daños por sobrecorriente.

4Bajo consumo energético y diseño de ahorro de energía

Gestión eficiente de la energía

• Corriente de trabajo ≤ 50 mA, consumo de energía en modo de reposo ≤ 150 μA, adecuado para dispositivos alimentados por baterías (como terminales portátiles y dispositivos IoT).
• Soporta entradas de alto voltaje de VCC (2.6-3.6V) e IOVCC (1.65-3.3V), compatibles con múltiples soluciones de suministro de energía.
• Cumplimiento medioambiental
• Conforme a las normas RoHS, los materiales y procesos están libres de plomo, cumpliendo con los requisitos ambientales para la exportación a los mercados europeos y americanos.

5Las ventajas del diseño y la integración

Diseño modular compacto

• El tamaño del módulo es de 43,48 × 74,72 × 1,74 mm, con un grosor de sólo 1,74 mm, adecuado para dispositivos incrustados con espacio limitado

Escenarios de aplicación

1. Equipo industrial: Interfaz hombre-máquina (HMI), panel de control
2. Electrónica de consumo: dispositivos portátiles, pantallas para el hogar inteligente
3. Equipo médico: pequeño módulo de visualización de instrumentos

resumen

TXW310003B0 se ha convertido en la solución de visualización preferida para la electrónica inteligente, industrial, de consumo, médica y otros campos debido a su pantalla de alta resolución, experiencia de vista completa,confiabilidad a altas temperaturas, diseño de bajo consumo, y características modulares y de fácil integración.ayudar a los clientes a desembarcar rápidamente sus productos y reducir los costes de mantenimiento.

dibujo de diseño

dibujo del producto
