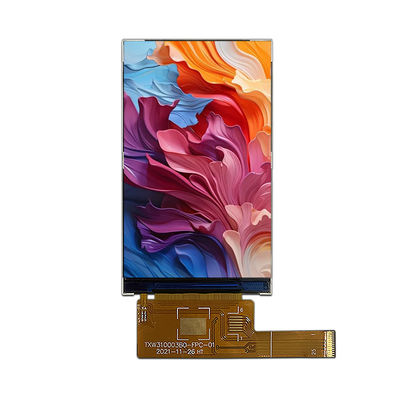

3.1 pulgadas 480 * 800 interfaz RGB ST7701S 54pin pequeño módulo de pantalla de LCD

TXW310003B0 3,1 pulgadas de pantalla LCD industrial Introducción del producto

1, Rendimiento de la pantalla central

1.1Pantalla IPS de alta definición

Utilizando un panel de resolución de 3,1 pulgadas 480 × 800 (307PPI densidad de píxeles) y la tecnología de gran ángulo de visión IPS, logra:

Ángulo de visión completo 178 °

20001 pantalla de alto contraste

72% de cobertura de la gama de colores NTSC

16.7 millones de pantallas a todo color

1.2Parámetros ópticos de nivel profesional

Brillo de 400 nits (valor típico)

700Diseño de transmisión

Tratamiento de la superficie del soporte anti-reflejo (opcional)

2Diseño de fiabilidad de grado industrial

2.1Adaptabilidad a entornos hostiles

Temperatura de trabajo: -20 °C~+70 °C (suporta un valor máximo instantáneo de 85 °C)

Temperatura de almacenamiento:- 30°C~+80°C

Tolerancia a la humedad: 95% RH en un entorno sin condensación

Nivel antivibración: aceleración 5G (10-500 Hz)

2.2Soluciones de interfaz y controlador

Equipado con el circuito integrado del controlador de pantalla ST7701S

Interfaz RGB de 24 bits (conector FPC de 54 pines)

Apoya el atenuamiento PWM (rango de frecuencia: 1K-50KHz)

Consumo típico de energía: 1,2 W @ pantalla blanca

3Diseño estructural de precisión

3.1Envases compactos

Área de visualización: 40,32 × 67,2 mm (diagonal 79 mm)

Dimensiones generales: 43,48 × 74,72 × 1,74 mm

0Diseño de borde estrecho de.5 mm

Apoyar la integración de pantallas táctiles capacitivas/resistivas

3.2Compatibilidad de las instalaciones

Proporcionar las posiciones de los orificios de instalación de la especificación M2

Cubierta de blindaje de metal personalizable

Instalación multidireccional de apoyo montada hacia atrás/lado

4Escenarios típicos de aplicación

4.1Campo de hogar inteligente

Panel táctil del aire acondicionado central

Indicación del estado del interruptor inteligente

Interfaz del sistema de control de acceso inteligente

4.2Escenarios de control industrial

Terminal de control del PLC

Display de lectura del instrumento

Equipo de automatización HMI

4.3Aplicación de equipos especiales

Dispositivos de grabación de conducción montados en automóviles

Equipo de vigilancia médica

Terminal portátil para uso exterior

5"Servicios de tecnología con valor añadido"

Proporcionar el suministro modular OpenFrame/LCM

Apoya el desarrollo de firmware de interfaz de usuario personalizado

Solución opcional de mejora legible a la luz solar

Proporcionar soluciones de protección EMC/ESD

Este módulo de visualización ha aprobado la certificación RoHS y CE, y viene con un kit de pruebas de visualización y documentación de desarrollo.Apoya la integración rápida con las plataformas integradas convencionales (STM32/ARM/Linux)El ciclo de producción típico es de 8-10 semanas, y se puede proporcionar un plan de precios escalonado de acuerdo con las necesidades del cliente.

Sugerencias de procesos personalizadas

• Análisis de requisitos: aclarar los requisitos específicos para un bajo consumo de energía y un rendimiento de color (como el consumo de energía objetivo, la precisión del color, etc.).
• Ajuste de parámetros: Optimice el brillo de la luz de fondo, los parámetros de color y la tasa de actualización a través del chip de controlador y el diseño de hardware.
• Validación del ensayo: utilizar herramientas profesionales para probar el consumo de energía y el rendimiento del color para garantizar el cumplimiento de los requisitos.
• Producción por lotes: Después de completar el diseño personalizado, se lleva a cabo la producción en masa y la entrega.

dibujo de diseño

dibujo del producto
