| Cuota De Producción: | 1 piezas |
| Precio: | negotiations |
| Embalaje Estándar: | Embalaje de la caja |
| Período De Entrega: | 5-8day |
| Forma De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad De Suministro: | 100000pcs |
Descripción del módulo de visualización TFT LCD de banda de 0,96 pulgadas de grado industrial
Como tecnología de visualización emergente, las pantallas LCD IPS de banda han atraído gradualmente la atención de los usuarios debido a sus ventajas únicas y a sus amplios escenarios de aplicación.El efecto visual panorámico es más cómodoAl mismo tiempo, este diseño también hace que la pantalla sea más ergonómica y fácil de usar.así como mejorar la experiencia visual del usuarioLa ventaja de una pantalla IPS LCD en forma de barra es su bajo consumo de energía, lo que significa que genera menos calor durante el funcionamiento y no requiere grandes disipadores de calor.Reducir así el desperdicio de energía y la contaminación ambiental.
TXW096006S1 es un módulo TFT de 0,96 pulgadas con tecnología IPS de resolución 80 * 160.Pantalla táctil PCAP multipunto personalizable que admite la interfaz I2CSu funcionalidad multitáctil y su excelente rendimiento visual lo convierten en una opción ideal para aplicaciones exigentes.
Esta pantalla combina tecnología de pantalla de vanguardia, rendimiento potente y compatibilidad multifuncional, por lo que es la mejor solución para diversos automóviles, industriales, médicos,y aplicaciones para el hogar inteligente.
-Voltaje de entrada bajo: VDD: 2,8 ~ 3,3 V;
- Display Colores de la pantalla LCD TFT: 16,7M colores
- Interfaz de la CPU: - Interfaz SPI de 4 bits
- Circuito de alimentación interno.
| Puntos de información general | Especificación | Unidad |
| Zona de visualización (AA) |
10.8(H) * 21.7(V) -(0.96 pulgadas) |
En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 16.7M | colores |
| Número de píxeles |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Puntos |
| Disposición de los píxeles | Bandas verticales RGB | - |
| Pitch de los píxeles |
0.135 por 0.1356 |
En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
| IC de la unidad |
Sección 7 |
- |
| Disposición de los píxeles de color | Bandas verticales RGB | - |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento |
-20 más 70 |
°C |
| Temperatura de almacenamiento |
-30 más 80 |
°C |
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 1 LED blanco.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 2.8 | - ¿Qué quieres decir? | 3.2 | V. | - ¿Qué quieres decir? |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 20 | - ¿Qué quieres decir? | - ¿Qué es? | - ¿Qué quieres decir? |
| Luminancia ((Con LCD) | - ¿ Por qué? | - ¿Qué quieres decir? | 600 | - ¿Qué quieres decir? | cd/m2 | - ¿Qué quieres decir? |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
Diagrama del módulo de visualización TFT LCD de 0,96 pulgadas
Características de la unidad de retroiluminación
| 1 | No incluido | No hay conexión. |
| 2 | No incluido | No hay conexión. |
| 3 | El SDA | pin de señal de entrada/salida |
| 4 | El SCL | Pin de señal de reloj sincrónico |
| 5 | RS | Muestra de datos/pín de selección de comandos |
| 6 | Reinicio | Reinicie el terminal de entrada de señal. |
| 7 | Las empresas |
Chip selecciona el pin de entrada de la señal |
| 8 | El GND | El Gound |
| 9 | No incluido | No hay conexión. |
| 10 | VDD | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| 11 | LEDK | Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación. |
| 12 | El LEDA | Fuente de alimentación para el terminal de entrada del ánodo de retroiluminación. |
| 13 | El GND | El Gound |
RPunto de ensayo de viabilidad
| - No, no es así. | Punto de ensayo | Condición de ensayo | Las notas |
| 1 | Almacenamiento a alta temperatura | +70°C / 96H |
1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
|
| 2 | Almacenamiento a baja temperatura | -20°C / 96H | |
| 3 | Temperatura alta, en funcionamiento | +60°C / 96H | |
| 4 | Temperatura baja, funcionando | -10°C / 96H | |
| 5 | Almacenamiento a altas temperaturas/humedad | 50°C x 90%RH /96H | |
| 6 | Choque térmico y frío | Estado estático, -10°C ((30 min) ~60°C (30 min),10 ciclos |

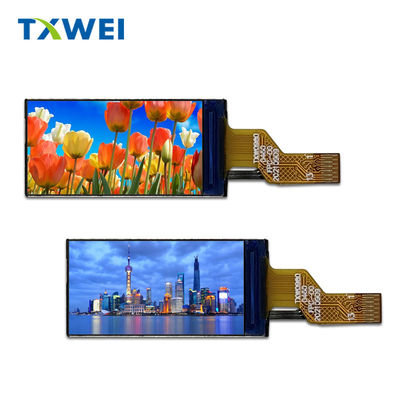

Imagen del producto del módulo de visualización TFT LCD de 0,96 pulgadas
Ventajas de la pantalla de pantalla Tianxianwei: pantalla de barra, alto brillo, alta calidad, más de 10 años de suministro
