| Cuota De Producción: | 1 piezas |
| Precio: | negotiations |
| Embalaje Estándar: | Embalaje de la caja |
| Período De Entrega: | 5-8day |
| Forma De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad De Suministro: | 100000pcs |
10.23 pulgadas LVDS TFT LCD Introducción del producto
TXW103001S0 es una pantalla LCD TFT a todo color con un tamaño diagonal de 10,25 pulgadas y una resolución de 1920 × 720.haciendo que sea muy conveniente para los usuarios programar y usarEl tamaño del módulo del modelo TXW103001S0 es de 258,8 × 111,1 × 7,55 mm, y el tamaño del área activa es de 243,648 × 91,368 mm.
Esta pantalla LCD TFT se utiliza ampliamente en industrias como el salpicadero de automóviles, la navegación de automóviles, las impresoras 3D, etc. Esta pantalla TFT de 10,25 pulgadas adopta una interfaz LVDS (interfaz periférica serie),que es una alta velocidad, bus de comunicación completo dúplex y síncrono que sólo ocupa cuatro líneas en los pines del chip, ahorrando espacio para los pines del chip y el diseño del PCB.
El controlador está integrado en el módulo, con un rango de voltaje de retroiluminación de 27,9 V a 29,7 V. Puede funcionar en un rango de temperatura de -30 °C a +85 °C,con un rango de temperatura de almacenamiento de -40 °C a +95 °CEl FPC de TXW103001S0 se puede personalizar de acuerdo con los requisitos del usuario y puede estar equipado con una pantalla táctil resistiva (RTP) o capacitiva de nuevo diseño.
| Puntos de información general | Especificación | Unidad |
| Zona de visualización (AA) |
243.648 por 91.368 |
En el caso de los |
| Elemento de conductor | matriz activa de a-Si TFT | - |
| Muestra los colores | 16.7M | colores |
| Número de píxeles |
1920*720 |
Puntos |
| Disposición de los píxeles | Bandas verticales RGB | - |
| Pitch de los píxeles |
0.13269 por 0.13269 |
En el caso de los |
| Ángulo de visión | Todos los | A las ocho. |
|
Cuenta de los pines de Lcm |
40 pines |
el pin |
| Disposición de los píxeles de color | Bandas verticales RGB | - |
| Modo de muestra | Transmisor/ Normalmente negro | - |
| Temperatura de funcionamiento |
-30 más 85 |
°C |
| Temperatura de almacenamiento |
-40 más 90 |
°C |
Características de la unidad de retroiluminación
El sistema de retroiluminación es un tipo de iluminación de borde con 27 LED blancos.
| Características | El símbolo | - ¿Qué es eso? | El tipo | - ¿Qué quieres decir? | Unidad | Las notas |
| Voltagem hacia adelante | V.F: el precio | 25.2 | - ¿Qué quieres decir? | 28.8 | V. | - |
| Corriente hacia adelante | Yo...F: el precio | - ¿Qué quieres decir? | 180 | - ¿Qué quieres decir? | - ¿Qué es? | - |
| Luminancia ((Con LCD) | - ¿ Por qué? | - ¿Qué quieres decir? | 800 | - ¿Qué quieres decir? | cd/m2 | - |
| Tiempo de vida del LED | No incluido | - ¿Qué quieres decir? | 30,000 | - ¿Qué quieres decir? | - ¿ Qué? | Nota 1 |
TFT (también conocido como TFT) D.C.C. LasCaracterísticas
| Características | El símbolo | - ¿Qué es eso? | Es el tipo. | - ¿Qué quieres decir? | Unidad | Nota |
| TFT OperationFrame tasa de las operaciones | HZ | - ¿Qué quieres decir? | 60 | - ¿Qué quieres decir? | HZ | |
| Voltado de alimentación para (DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V. | |
| Puerta TFT con voltaje encendido | VGH | 16 | 18 | 21 | V. | Nota 2 |
| Puerta TFT fuera de tensión | VGL | - 11 años | -10 años | -6 años | V. | Nota 2 |
| TFT tensión común | Vcom | 0 | 3.8 | 4.0 | V. | Nota 1 |
| AVDD | Las condiciones de | 9.0 | 12 | 12.5 | V. | Nota 3 |
Diagrama del módulo de pantalla TFT LCD de 10,25 pulgadas de grado industrial
RPunto de ensayo de viabilidad
| - No, no es así. | Punto de ensayo | Condición de ensayo | Las notas |
| 1 | Almacenamiento a alta temperatura | +70°C / 96H |
1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
|
| 2 | Almacenamiento a baja temperatura | -30 °C / 96 H | |
| 3 | Temperatura alta, en funcionamiento | +70°C / 96H | |
| 4 | Temperatura baja, funcionando | -30 °C / 96 H | |
| 5 | Almacenamiento a altas temperaturas/humedad | 60°C x 90%RH /96H | |
| 6 | Choque térmico y frío | Estado estático, -20°C ((30 min) ~70°C (30 min),10 ciclos |

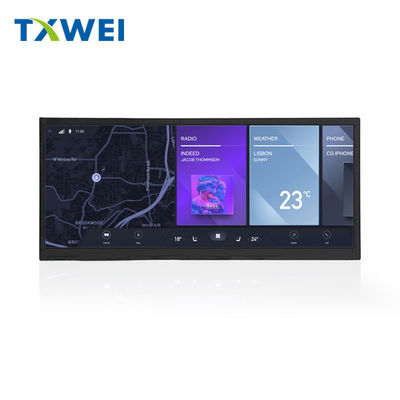

Imagen del producto del módulo de pantalla LCD TFT BAR de grado industrial de 10,25 pulgadas
La secuencia de alimentación está relacionada con la velocidad de respuesta del sistema
La pantalla generalmente se detiene cuando el dispositivo móvil entra en modo de espera o en modo de baja potencia y el panel no suministra energía en este momento,Así que la secuencia de encendido al salir del modo de espera es bastante importanteEl eDP regula claramente la secuencia de encendido para minimizar el tiempo de reacción del sistema después de salir del modo de espera.La especificación de eDP también define el tiempo permitido para cada paso, y algunas marcas incluso definen un tiempo más corto que la especificación para mejorar la capacidad de respuesta del producto (por ejemplo, después de tocar el panel táctil en modo de espera,la pantalla puede mostrarse inmediatamente).
El video
El video
El video
El video
El video
El video
El video
El video
El video
El video
|
|
