19 pulgadas TFT LCD 1920x320 Con interfaz LVDS y pantalla de pantalla TFT LCD
Detalles rápidos del producto:
1. Tamaño de la pantalla LCD: 19 ′′ TFT
2. Resolución: 1920x320
3Ángulo de visión: 12 horas.
4Dimensión del contorno:500*119,6*21En el caso de los
5.Área activa:476.65 por 89.37
6Tipo de interfaz:El LVDS
7. Panel táctil: Sin panel táctil ((Personalizable)
8Temperatura: desde 0°C hasta +50°C; desde -20°C hasta +60°C
| Producto: | TFT de 19 pulgadas | Pantalla táctil: | Sin TP ((Personalizable) |
| Resolución: | 1920x320 | Dirección de visión: | A las doce. |
| Interfaz: | El LVDS | Número de pin: | 30 pines |
| Conexión: | El punto de conexión es el punto de conexión. | Luminancia de la superficie: | 700 a 1500 Cd/m2 |
| Temperatura de funcionamiento: | -0 °C a +50 °C | Conformidad: | Conforme con las normas REACH y RoHS |
Servicio al cliente
1Antes de firmar un contrato oficial con nuestro cliente, ayudaremos a analizar y proporcionar una solución profesional basada en la información del proyecto del cliente y encontrar la solución óptima.
2Su consulta relacionada con nuestros productos o precio será respondida en 24 horas.
3Mantenga informando a nuestros clientes sobre el proceso de producción y ayude a organizar el control de calidad en la fábrica si es necesario.
4. Garantiza un año para nuestra pantalla LCD después de la entrega. Todos los defectos se pueden devolver y reemplazar dentro del período de garantía.
5El comprador puede enviar a un técnico a nuestra fábrica para una formación gratuita antes de la entrega.
6Para el soporte técnico o comercial esencial, organizaremos reuniones telefónicas, servicio técnico en línea o ayuda local in situ.etc para satisfacer las necesidades diferentes del cliente.
Preguntas frecuentes:
¿Puedo tener una orden de muestra?
R: Sí, damos la bienvenida al pedido de muestras para probar y verificar la calidad. Muestras mixtas de diferentes números de artículos son aceptables.
¿Qué hay del tiempo de entrega?
R: Para productos fuera de las estanterías, muestras en stock inmediatamente. 1-1.5 semanas para la reelaboración de muestras. 4-6 semanas para la producción en masa. Para productos de diseño, 2-3 días para la propuesta de dibujo del contador;2 horas para la toma de muestras en el dibujo de homologación; 5 a 6 horas para ensayo/producción en serie en la aprobación de la muestra.
P3: ¿Tiene algún límite de MOQ para el pedido de muestra y producción?
R: MOQ bajo. 3-5pcs para la verificación de muestras está disponible. MOQ de producción en masa es normalmente 1K / lote. Apoyamos una cantidad inferior a la MOQ del MP para pedidos de seguimiento / PP.
P4. ¿Cómo se envían las mercancías y cuánto tiempo tarda en llegar?
R: Envío por DHL, UPS, FedEx o TNT. Lleva de 5 a 7 días para llegar. Envío aéreo y marítimo también opcional.
¿Cómo proceder con un pedido de módulo LCD?
R: En primer lugar, háganos saber sus requisitos o aplicación.
En segundo lugar, citamos de acuerdo con sus requisitos o nuestras sugerencias.
En tercer lugar, el cliente confirma las muestras y deposita para el pedido formal.
En cuarto lugar, organizamos la producción.
¿Está bien imprimir mi logotipo en el producto LCD?
R: Sí. Por favor, infórmenos formalmente en la etapa de diseño, y haremos muestras con su logotipo para su prueba de muestra y aprobación.
P7: ¿Ofrece garantía para los productos?
R: Sí, ofrecemos 1 año de garantía a nuestros productos.
P8: ¿Cómo tratar con el defectuoso?
R: En primer lugar, nuestros productos se producen en un estricto sistema de control de calidad y la tasa defectuosa será inferior al 0,2%.
En segundo lugar, durante el período de garantía, enviaremos nuevos LCD con nuevo pedido para pequeñas cantidades.los repararemos y les volveremos a enviar o podemos discutir la solución incluyendo la llamada de nuevo de acuerdo a la situación real.
Display LCD TFT de 19 pulgadas dibujo
Mecánica Las especificaciones
| Punto de trabajo | - ¿ Qué? | Es el tipo. | - ¿ Qué es? | Unidad | Nota | |
|
Tamaño del módulo |
Se trata de una línea horizontal. | Es tipo 0.8 | 500 | Tipo +0.8 | En el caso de los | (i) |
| El valor de las emisiones de CO2 | Es tipo 0.8 | 119.6 | Tipo +0.8 | En el caso de los | ||
| Espesor (T) | Es tipo 0.8 | 21 | Tipo +0.8 | En el caso de los | ||
| Área de Bezel | En el plano horizontal | Es tipo 0.5 | - | Tipo +0.5 | En el caso de los | |
| Válvulas de acoplamiento | Es tipo 0.5 | - | Tipo +0.5 | En el caso de los | ||
| Área activa | En el plano horizontal | - | 476.65 | - | En el caso de los | |
| Válvulas de acoplamiento | - | 89.37 | - | En el caso de los | ||
| Peso | - | - | - | G | ||
Asignación del PIN
| El pin | El símbolo | Descripción | El pin | El símbolo | Descripción |
| 1 | RX0[O]N | Señales LVDS extrañas... | 16 | RX1[E]P | Incluso señal LVDS+ |
| 2 | RX0[O]P | Señales LVDS impares + | 17 | El GND | En el suelo |
| 3 | RX1[O]N | Señales LVDS extrañas... | 18 | RX2[E]N | Incluso la señal LVDS... |
| 4 | RX1[O]P | Señales LVDS impares + | 19 | RX2[E]P | Incluso señal LVDS+ |
| 5 | RX2[O]N | Señales LVDS extrañas... | 20 | RXC[E]N | Reloj LVDS- |
| 6 | RX2[O]P | Señales LVDS impares + | 21 | RXC[E]P | Reloj LVDS+ |
| 7 | El GND | En el suelo | 22 | RX3[E]N | Incluso la señal LVDS... |
| 8 | RXC[O]N | Reloj LVDS- | 23 | RX3[E]P | Incluso señal LVDS+ |
| 9 | RXC[O]P | Reloj LVDS+ | 24 | El GND | En el suelo |
| 10 | RX3[O]N | Señales LVDS extrañas... | 25 | No incluido | No hay conexión. |
| 11 | RX3[O]P | Señales LVDS impares + | 26 | No incluido | No hay conexión. |
| 12 | RX0[E]N | Incluso la señal LVDS... | 27 | No incluido | No hay conexión. |
| 13 | RX0[E]P | Incluso señal LVDS+ | 28 | 5 V | Fuente de alimentación de corriente continua |
| 14 | El GND | En el suelo | 29 | 5 V | Fuente de alimentación de corriente continua |
| 15 | RX1[E]N | Incluso la señal LVDS... | 30 | 5 V | Fuente de alimentación de corriente continua |
Display de pantalla Las demás: Especificación
| Punto de trabajo | El símbolo | Valor | Unidad | Nota | |||
| - ¿ Qué?. | Es el tipo. | - ¿ Qué es?. | |||||
| Voltado de la fuente de alimentación | Vcc | 4.5 | 5.0 | 5.5 | V. | - | |
| Tensión de la onda | El VRP | - | - | 300 | MV | - | |
| Corriente de aceleración | El IRUSH | - | 2 | 3 | A. No | (2) El | |
|
Corriente de suministro de energía |
Blanco | - | - | - | - | - ¿Qué es? | (3) a) |
| Negro | - | - | - | - | - ¿Qué es? | (3) El | |
| Las bandas verticales | - | - | - | - | - ¿Qué es? | (3) c) | |
| Consumo de energía | El PLCD | - | 3 | 4 | Vatio | (4) y (6) | |
| Válvulas de entrada de voltaje diferencial LVDS | ¿Qué es? | 200 | 600 | - ¿Qué es? | |||
| Válvula de entrada común LVDS | - ¿ Qué pasa? | 1.0 | 1.2 | 1.5 | V. | ||
| Logic Alta tensión de entrada | VIH | 0.1 | V. | ||||
| Tensión de entrada lógica baja | VIL | - No hay nada.1 | V. | ||||
Luz de fondo Unidad
| Parámetro | El símbolo | Valor | Unidad | Nota | ||
| - ¿ Qué?. | Es el tipo. | - ¿ Qué es?. | ||||
| Voltado de entrada de la barra de luz LED por pin de entrada |
Número de VPIN |
- |
55.4 |
60 |
V. |
(i) Impuesto = 100% |
| Corriente de barra de luz LED por pin de entrada | Número IPIN |
- |
- |
360 | - ¿Qué es? | (I), (II), (III) Impuesto = 100% |
| Tiempo de vida del LED | LLED | 50000 | Las horas | (3) El | ||
|
Consumo de energía |
PBL |
- |
21.6 |
No |
(i) Impuesto = 100%, |
|
Especificaciones ópticas
| Punto de trabajo | El símbolo | Condición | - ¿ Qué?. | Tipo de producto. | - ¿ Qué es?. | - ¿ Qué? | Nota | |
|
El color Cromaticidad (CIE) |
El rojo | Rx |
Normal θx = 0°, θY = 0°
Ángulo de visión |
Tipo 003 |
0.655 |
Escribe + 0.03 |
- |
(1) y (5) |
| - ¿ Qué? | 0.328 | |||||||
| El verde | Gx | 0.303 | ||||||
| En general | 0.607 | |||||||
| El azul | Bx | 0.140 | ||||||
| Por el | 0.088 | |||||||
| Blanco | En el caso de los | 0.311 | ||||||
| - ¿ Qué? | 0.326 | |||||||
|
Luminancia del centro del blanco (Centro de la pantalla) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) y (5) | ||
| Relación de contraste | El CR | 900 | 1200 | - | - | (2) y (5) | ||

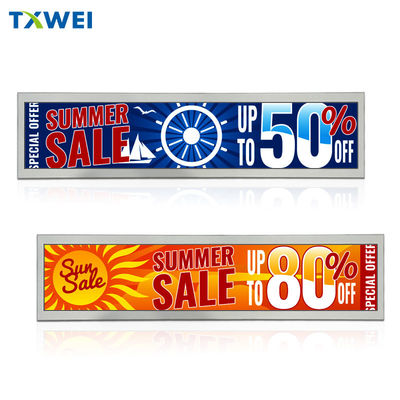

19 pulgadas de LCD de toque MODULO REAL imagen del producto
