Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits

Productos

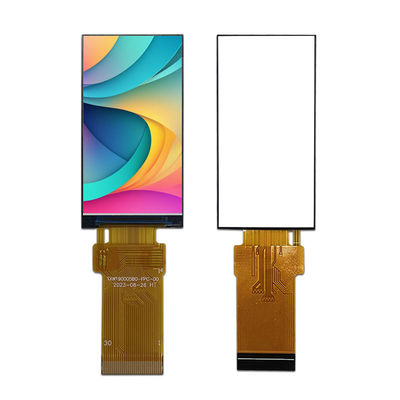

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits

Cuota De Producción:	1 piezas
Precio:	negotiations
Embalaje Estándar:	Embalaje de la caja
Período De Entrega:	5-8day
Forma De Pago:	En el caso de las empresas de servicios de telecomunicaciones:
Capacidad De Suministro:	100000pcs

Información detallada

Descripción del producto

Información detallada

Lugar de origen

En Shenzhen

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

TXW190005B0: el número de unidades de producción

Número de píxeles:

170*320

Dirección de visión:

Brillo:

350 NITS

Área activa:

22.7 ((H) * 42.72 ((V) mm

Tamaño del contorno:

25.8*49.72*1.43 mm

Temperatura de funcionamiento:

-20+70°C

Temperatura de almacenamiento:

-30 + 80 °C

Cuenta de los pines de Lcm:

30 pines

Interfaz LCM:

Interfaz MCU 8 BIT

Resaltar:

1Modulo de visualización TFT LCD de 9 pulgadas

Modulo de visualización de LCD TFT OEM

Modulo de visualización de LCD de 170 × 320 tft

Descripción del producto

1Pantalla TFT de 9 pulgadas con barras de 170*320 píxeles

TXW190005B0 es un módulo LCD TFT con un tamaño diagonal de 1,9 pulgadas, WVGA 170 * 320, pantalla LCD TFT a todo color, se puede diseñar como PCAP, nuestro modelo de producto es TXW190005B0.
2Este módulo admite interfaz MCU de 8 bits. El tamaño del módulo del modelo TXW190005B0 es de 25,8 * 49,72 * 1,43 mm, y el tamaño del área efectiva es de 22,7 (H) * 42,72 (V) mm;
Los controladores TXW190005B0 y ST7789V están integrados en el módulo, con un rango de voltaje de alimentación lógica de 3.2V.
TXW190005B0 es un módulo LCD de modo vertical con un brillo de 350cd/m2.El brillo de la superficie se puede personalizar

Detalles rápidos del producto:

1. Tamaño de la pantalla LCD: 1,9 ′′ TFT

2Resolución:170*320

3Ángulo de visión: 12 horas.

4Dimensión del contorno:25.8*49.72*1. ¿Qué quieres decir?43En el caso de los

5.Área activa:22.7 ((H) * 42.72 ((V)

6Tipo de interfaz:MCU 8 BIT

7. Panel táctil: Sin panel táctil ((Personalizable)

8. Temperatura: desde arriba -20°C a +70°C; desde abajo -30°C a +80°C

Producto:	1TFT de 9 pulgadas	Pantalla táctil:	Sin TP ((Personalizable)
Resolución:	170*320	Dirección de visión:	A las doce.
Interfaz:	el mismo	Número de pin:	30 pines
Conexión:	El punto de conexión es el punto de conexión.	Luminancia de la superficie:	350 Cd/m2
Temperatura de funcionamiento:	-20°C a +70°C	Conformidad:	Conforme con las normas REACH y RoHS

Servicio al cliente

1Antes de firmar un contrato oficial con nuestro cliente, ayudaremos a analizar y proporcionar una solución profesional basada en la información del proyecto del cliente y encontrar la solución óptima.

2Su consulta relacionada con nuestros productos o precio será respondida en 24 horas.

3Mantenga informando a nuestros clientes sobre el proceso de producción y ayude a organizar el control de calidad en la fábrica si es necesario.

4. Garantiza un año para nuestra pantalla LCD después de la entrega. Todos los defectos se pueden devolver y reemplazar dentro del período de garantía.

5El comprador puede enviar a un técnico a nuestra fábrica para una formación gratuita antes de la entrega.

6Para el soporte técnico o comercial esencial, organizaremos reuniones telefónicas, servicio técnico en línea o ayuda local in situ.etc para satisfacer las necesidades diferentes del cliente.

1.9" TFT LCD Display Dibujo

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits 0

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits 1

Características de la unidad de retroiluminación

El sistema de retroiluminación es un tipo de iluminación de borde con 4 LED blancos.

Características	El símbolo	- ¿Qué es eso?	El tipo	- ¿Qué quieres decir?	Unidad	Las notas
Voltagem hacia adelante	V._{F: el precio}	2.8	- ¿Qué quieres decir?	3.3	V.	- ¿Qué quieres decir?
Corriente hacia adelante	Yo..._{F: el precio}	- ¿Qué quieres decir?	80	- ¿Qué quieres decir?	- ¿Qué es?	- ¿Qué quieres decir?
Luminancia ((Con LCD)	- ¿ Por qué?	- ¿Qué quieres decir?	500	- ¿Qué quieres decir?	cd/m²	- ¿Qué quieres decir?
Tiempo de vida del LED	No incluido	- ¿Qué quieres decir?	30,000	- ¿Qué quieres decir?	- ¿ Qué?	Nota 1

Descripción de la función del módulo

El número de pin.	El símbolo	La LCMDescripción
1	El GND	En el suelo.
2	CCC de riesgo	Fuente de alimentación para LCD.
3	Im2
4	Sección 1
5	Reinicio	Reinicie el pin de entrada de la señal.
6	Las empresas	Señal de selección de chips.
7	DC ((SPI_SCL)	Registro de la señal de selección.
8	WR ((SPI_RS)	Escriba una señal estroboscópica.
9	Investigación y desarrollo	Leer la señal de estroboscopio.
10	El SDA	Pín de entrada/salida de datos de serie.
11 y 18	Se trata de un sistema de control de velocidad.	Bus de datos de interfaz paralela de MCU.
19	Técnica de trabajo	Enmarca el pulso de la cabeza para el efecto de desgarro.
20	El LEDA	Fuente de alimentación para la entrada de ánodo de luz de fondo LED.
21	Se trata de la siguiente:	Fuente de alimentación para la entrada del cátodo de la luz de fondo LED.
22	El LEDK2	Fuente de alimentación para la entrada del cátodo de la luz de fondo LED.
23	El LEDK3	Fuente de alimentación para la entrada del cátodo de la luz de fondo LED.
24	Se trata de:	Fuente de alimentación para la entrada del cátodo de la luz de fondo LED.
25	El GND	En el suelo.
26	TP_RST	CTP_Reset Pín de entrada de señal.
27	TP_SCL	CTP_Clock Indicador de tiempo
28	TP_SDA	CTP_Datos de la misma
29	TP_INT	CTP_STOP Señales
30	El GND	En el suelo.

RPunto de ensayo de viabilidad

- No, no es así.	Punto de ensayo	Condición de ensayo	Las notas
1	Almacenamiento a alta temperatura	+70°C / 96H	1Las pruebas funcionales están bien. Falta de segmento, segmento corto, poco claro, no muestra, muestra anormal y fuga de cristal líquido no está permitida. 2No bajo. Las burbujas de temperatura, el sello final suelto y la caída, marco del arco iris.
2	Almacenamiento a baja temperatura	-30 °C / 96 H
3	Temperatura alta, en funcionamiento	+60°C / 96H
4	Temperatura baja, funcionando	-20°C / 96H
5	Almacenamiento a altas temperaturas/humedad	50°C x 90%RH /96H
6	Choque térmico y frío	Estado estático, -20°C ((30 min) ~60°C (30 min),10 ciclos

1.9 "Módulo LCD de toque de pulgadas

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits 3

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits 4

Modulo de visualización TFT LCD de 1,9-pulgadas 170 × 320 de OEM Interfaz MCU de 8 bits 5

¿Por qué elegirnos?

1Proporcionamos soluciones personalizadas para pantallas LCD

¿Tiene su producto requisitos especiales de aplicación, especificaciones eléctricas, especificaciones ópticas, características táctiles o dimensiones mecánicas que requieren pantallas personalizadas?TXWEI puede cumplir con sus requisitos LCD personalizados.

2Soluciones totales para pantalla táctil y pantalla

¿Te preocupa montar la pantalla táctil y la pantalla de visualización?TXWEIpuede proporcionar pantallas táctiles personalizadas y estándar, incluidas soluciones multitáctiles resistivas y capacitivas, incluido el servicio de unión aérea y óptica.

3Compromisos con la calidad

TXWEI está calificada por ISO9001: 2015 e ISO14000, cumpliendo con las normas RoHS, REACH y otras normas ambientales en los mercados globales.pruebas de fiabilidad y de envejecimiento.

4Suministro a largo plazo

En circunstancias normales, los productos que recomendamos pueden ser suministrados durante más de 5 años.Haremos planes alternativos con anticipación para garantizar sus necesidades de suministro a largo plazo.
