6.9 pulgadas 280 * 1424 Resolución Full Color TFT LCD Modulo de visualización con HDMI interfaz LCM

Productos

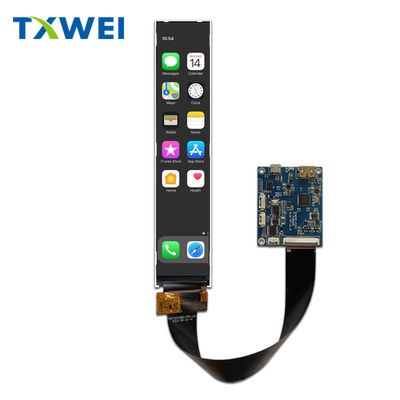

6.9 pulgadas 280 * 1424 Resolución Full Color TFT LCD Modulo de visualización con HDMI interfaz LCM

Cuota De Producción:	Negotiate
Precio:	Negotiate
Embalaje Estándar:	Cardboard
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000pcs

Información detallada

Descripción del producto

Información detallada

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Documento

Active area:

33.6(H) X 170.88(V)

Viewing direction:

ALL O’CLOCK

Lumens degrees:

500cd/㎡

Drive element:

TFT Active Matrix

Pixel arrangement:

RGB Stripe

LCD Type:

Normally Black

LCM interface:

Mechanical OutlineSize(W*H*T):

38.2(W) ×181.47(H) ×3.45(T)

Descripción del producto

Descripción del producto:

La placa de controladores HDMI es un componente versátil y esencial para mejorar la funcionalidad de sus dispositivos de visualización.Este producto ofrece una calidad de audio y video excepcional a través de sus capacidades de controlador de audio HDMI.
Una de las características clave de la placa de controladores HDMI es su compatibilidad con los paneles LCD del tipo Normalmente Negro, lo que garantiza una integración perfecta con una amplia gama de pantallas,permitiendo una producción constante y de alta calidadYa sea que esté actualizando un dispositivo existente o construyendo un nuevo sistema de visualización, la placa de controladores HDMI ofrece la fiabilidad y el rendimiento que necesita.
Con un rango de temperatura de almacenamiento de -30 a +80 °C, esta placa de conversión HDMI está diseñada para soportar diferentes condiciones ambientales, por lo que es adecuada para su uso en diversos entornos.Las demás instalaciones para la fabricación de equipos de ensayo, puede confiar en la durabilidad y la resistencia de la placa de controladores HDMI para ofrecer un rendimiento constante.
La placa de controladores HDMI admite una dirección de visualización de ALL O?? CLOCK, lo que garantiza que la salida de la pantalla esté optimizada para ver desde varios ángulos.Esta versatilidad lo hace ideal para aplicaciones donde la pantalla puede ser vista desde diferentes posiciones, proporcionando una imagen clara y nítida independientemente del ángulo de visión.
Utilizando un arreglo de píxeles de banda RGB, la placa de controladores HDMI asegura una representación de color vibrante y precisa, mejorando la experiencia visual para los usuarios.o gráficos, este producto ofrece imágenes nítidas y detalladas con colores reales, lo que lo hace ideal para aplicaciones multimedia.
Con una interfaz LCM de HDMI, la placa de controladores HDMI permite una conectividad perfecta con una amplia gama de dispositivos, lo que permite una fácil integración en las configuraciones de pantalla existentes.Con soporte para entrada HDMI, esta placa de conversión simplifica el proceso de conexión de varias fuentes multimedia a su pantalla, proporcionando una solución sin complicaciones para la transmisión de audio y video.
En conclusión, la placa de controladores HDMI es un componente esencial para mejorar las capacidades de audio y video de sus dispositivos de visualización.amplio rango de temperatura de almacenamiento, dirección de visualización versátil, arreglo de píxeles de banda RGB e interfaz HDMI LCM, este producto ofrece el rendimiento y la fiabilidad que necesita para sus aplicaciones de visualización.Actualice sus sistemas de visualización con la Junta de controladores HDMI y experimente una calidad de audio y video superior con facilidad.

Personalización:

Servicios de personalización de productos para la placa de controladores HDMI:

Nombre de marca: TXWEI

Número de modelo: TXW700120B0-HDMI

Lugar de origen: Shenzhen

Certificación: CE ROHS FCC

Cantidad mínima de pedido: Negociar

Precio: Negociar

Detalles del embalaje: cartón

Tiempo de entrega: 16

Las condiciones de pago: L/C TT D/P

Capacidad de suministro: 10000pcs

Válvulas de carga:

Interfaz LCM: HDMI

Área activa: 33.6 (H) X 170.88 (V)

Pico de los píxeles (W * H): 0.1432 ((H) X 0.1432 ((V)

Temperatura de almacenamiento: -30+80°C

Dibujos del producto

6.9 pulgadas 280 * 1424 Resolución Full Color TFT LCD Modulo de visualización con HDMI interfaz LCM 0

Dibujos HDMI

6.9 pulgadas 280 * 1424 Resolución Full Color TFT LCD Modulo de visualización con HDMI interfaz LCM 1

Descripción de la función del módulo

El número de pin.	El símbolo	La LCMFuncional	Las notas
1	El GND	En el suelo.
2	No incluido	No hay conexión.
3	El LEDA	Fuente de alimentación para la entrada de ánodo de luz de fondo LED.
4	El LEDA	Fuente de alimentación para la entrada de ánodo de luz de fondo LED.
5	No incluido	No hay conexión.
6	LEDK	Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación.
7	LEDK	Fuente de alimentación para el terminal de entrada del cátodo de retroiluminación.
8	No incluido	No hay conexión.
9	El GND	En el suelo.
10	No incluido	No hay conexión.
11	No incluido	No hay conexión.
12	No incluido	No hay conexión.
13	No incluido	No hay conexión.
14	No incluido	No hay conexión.
15	No incluido	No hay conexión.
16	No incluido	No hay conexión.
17	El GND	En el suelo.
18	No incluido	No hay conexión.
19	El GND	En el suelo.
20	El GND	En el suelo.
21	Reinicio	Reinicie el pin de entrada de la señal.
22	VDD	Fuente de alimentación para LCD.
23	Se trata de la siguiente:	Modo de espera, normalmente tirado alto. Se trata de una¿Qué quieres decir?1¿Qué quieres decir?, funcionamiento normal Se trata de una¿Qué quieres decir?0¿Qué quieres decir?, Ingrese en modo de espera para ahorrar energía.
24	No incluido	No hay conexión.
25	El GND	En el suelo.
26	D0P	Polaridad positiva de los datos diferenciales de baja tensión 0
27	D0N	Polaridad negativa de los datos diferenciales de baja tensión 0 señal
28	El GND	En el suelo.
29	D1P	Polaridad positiva de los datos diferenciales de baja tensión 1
30	D1N	Polaridad negativa de los datos diferenciales de baja tensión 1
31	El GND	En el suelo.
32	El CLKP	Polaridad positiva de la señal de reloj diferencial de bajo voltaje
33	Nombre de la empresa	Polaridad negativa de la señal de reloj diferencial de bajo voltaje
34	El GND	En el suelo.
35	D2P	Polaridad positiva de la señal de datos diferenciales de baja tensión 2
36	D2N	Polaridad negativa de la señal de datos diferenciales de baja tensión 2
37	El GND	En el suelo.
38	D3P	Polaridad positiva de los datos diferenciales de bajo voltaje3 señal
39	D3N	Polaridad negativa de los datos diferenciales de bajo voltaje3señal
40	El GND	En el suelo.

Apoyo y servicios:

El soporte técnico del producto y los servicios para el producto HDMI Driver Board incluyen:

- Asistencia para solucionar problemas de hardware y software relacionados con la placa de controladores HDMI
- Orientación sobre la instalación, instalación y configuración del tablero
- Actualizaciones de firmware e información de compatibilidad
- Información sobre la garantía y asistencia en caso de defectos del producto
- Manuales del usuario y documentación de referencia y asistencia
