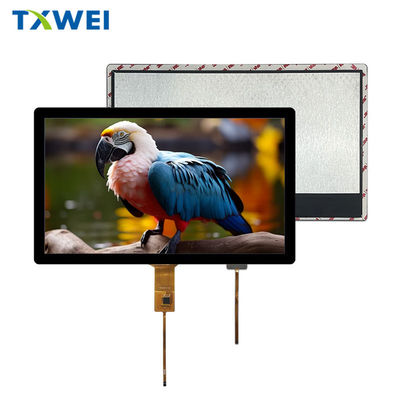

Panel táctil capacitivo LCD TFT IPS de 13,3 pulgadas con resolución 1920*1080 y interfaz EDP

El módulo de visualización LCD de Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP:

Una perfecta integración de alto rendimiento y alta confiabilidad.El módulo LCD TXW133008B0-CTP de Shenzhen Tianxianwei Technology Co., Ltd., un módulo TFT LCD + CTP de 13.3 pulgadas, se ha convertido en una opción ideal para muchos sectores industriales, comerciales,y aplicaciones médicas debido a su alta resolución, proceso libre de plomo, pantalla táctil capacitiva y amplio rango de temperatura de trabajo.Este módulo adopta tecnología libre de plomo, cumple con los requisitos ambientales y es adecuado para productos electrónicos ecológicos.proporcionar una calidad de imagen clara y delicada, que puede presentar perfectamente gráficos complejos o videos de alta definición.La pantalla táctil capacitiva adopta una estructura G + G y está equipada con GT9271 controlador IC para garantizar una respuesta táctil sensible y precisa, proporcionando a los usuarios una experiencia interactiva fluida.

El rango de temperatura de trabajo es de 0 °C a +50 °C y el rango de temperatura de almacenamiento es de -20 °C a +60 °C, lo que puede adaptarse a diversas condiciones ambientales y garantizar un funcionamiento estable a largo plazo.Utilizando una fuente de retroiluminación LED blanca con un brillo de hasta 280 cd/m2, una relación de contraste de hasta 1000:1, y un tiempo de respuesta de 25 ms, proporciona excelentes efectos de visualización y puede mantener la claridad sin fantasmas incluso en imágenes dinámicas.

En cuanto a las interfaces, el módulo adopta una interfaz EDP de dos carriles para garantizar una transmisión de datos estable y de alta velocidad, logrando la transmisión y visualización de señales de imagen de alta calidad.La tensión de la fuente de alimentación I/O oscila entre 2.5V a 3.3V, con un voltaje típico de alimentación principal de 2.8V. El consumo de corriente y la disipación de energía tienen parámetros claros en diferentes modos, proporcionando una base para el diseño de la fuente de alimentación.

Las dimensiones externas del módulo son de 305,20 mm (W) × 178,10 mm (H) × 2,60 mm (T), con un peso de sólo 730 g, lo que facilita su integración e instalación,y adecuado para aplicaciones con espacio limitadoEl tamaño de la pantalla táctil capacitiva es de 319.74 mm (W) × 191.22 mm (H) × 5.50 mm (T), lo que mantiene una buena compacidad mientras mantiene una funcionalidad completa.con una capacidad de transmisión superior a 50 W, señales de potencia, señales de tierra, etc. La función de cada pin está claramente indicada para garantizar la fiabilidad y compatibilidad de la conexión.

El diseño del circuito interno se ha optimizado cuidadosamente, con descripciones detalladas del circuito de salida de la señal HPD, así como los circuitos de entrada de BLUEUNABLE y BLUEPUNGEDIM,Proporcionar a los desarrolladores una gran cantidad de detalles de diseño y facilitar una comprensión más profunda del principio de funcionamiento interno del módulo.

Este módulo ha demostrado una excelente fiabilidad, superando múltiples pruebas como almacenamiento a alta temperatura, almacenamiento a baja temperatura, operación a alta temperatura, operación a baja temperatura,y almacenamiento a alta temperatura y humedad, demostrando su excepcional adaptabilidad y estabilidad al medio ambiente, garantizando un funcionamiento estable a largo plazo en diversos entornos complejos.Estos proyectos de ensayo cubren diversas condiciones ambientales extremas, evaluando de forma exhaustiva el rendimiento y la calidad de los módulos y proporcionando a los clientes productos fiables.
En resumen, el módulo de pantalla LCD TXW133008B0-CTP se ha convertido en un producto competitivo en el mercado con su alto rendimiento, alta fiabilidad y ricas funciones,que cumplen los requisitos estrictos de los dispositivos electrónicos modernos para módulos de visualización.

Número PIN de la LCMDescripción:

Este módulo de pantalla LCD TXW133008B0-CTP de 13,3 pulgadas es un artefacto de pantalla adaptado para varias industrias.

equipo médico
Ejemplo de aplicación: en un monitor médico, su alta resolución puede mostrar con precisión los datos clave de los signos vitales, como el electrocardiograma y la saturación de oxígeno en la sangre de los pacientes,garantizar que el personal médico pueda leer con precisión la información y hacer diagnósticos oportunos.
Ventajas: Expresión precisa del color, capaz de presentar imágenes médicas con claridad, ayudando a los médicos en el diagnóstico;Una fuerte capacidad anti-interferencia garantiza un funcionamiento estable en entornos médicos complejos.
Control industrial
Ejemplo de aplicación: en las líneas de producción de automatización industrial, se utiliza para controlar pantallas de pantalla de panel, que pueden mostrar el estado de operación en tiempo real, configuración de parámetros, etc.de la línea de producción.
Ventajas: Alto brillo y contraste, que garantizan una visibilidad clara incluso en entornos con mucha luz en talleres de fábrica; amplio rango de temperatura de trabajo,Adaptable a los cambios de temperatura en los entornos industriales; Alta fiabilidad, reduciendo el tiempo de inactividad del equipo.
exhibición comercial
Ejemplo de aplicación: en señalización digital o pantallas de visualización interactivas en centros comerciales, atraer la atención de los clientes con efectos de visualización de alta resolución y colores brillantes,mostrar información sobre el producto o actividades promocionales.
Ventajas: Alta resolución y colores vivos, que atraen la atención de los clientes y mejoran la eficacia de la publicidad;La función de pantalla táctil proporciona una experiencia interactiva y mejora el compromiso del usuario.
sistema de monitoreo
Ejemplo de aplicación: en el centro de monitoreo de seguridad, se utiliza para mostrar las imágenes de las cámaras de vigilancia.Su alta resolución y alto contraste ayudan a identificar claramente los detalles dentro del área de monitoreo.
Ventajas: Alta resolución y contraste, lo que ayuda a identificar claramente los detalles en las imágenes de vigilancia; alto brillo garantiza una visibilidad clara incluso en ambientes brillantes en el centro de monitoreo.
Equipo educativo
Ejemplo de aplicación: Proporcionar una visualización clara del contenido didáctico para profesores y estudiantes en pizarras electrónicas o máquinas de enseñanza todo en uno, como material didáctico, videos, etc.
Ventajas: Gran tamaño de pantalla, adecuada para el ambiente del aula, permitiendo a los estudiantes de la última fila ver claramente el contenido de la enseñanza; función de pantalla táctil,conveniente para la interacción y el funcionamiento entre el maestro y el estudiante.
