Pantalla LCD de alto brillo y amplia gama de colores, táctil, de 10.4 pulgadas, 1024*768, LVDS, para temperaturas amplias

Descripción del producto:

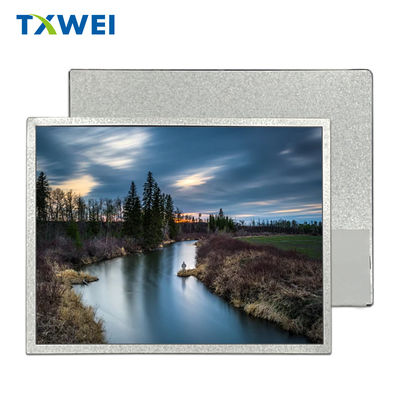

TXW104001N0 es una pantalla TFT LCD de 10,4 pulgadas de grado industrial desarrollada de forma independiente por Shenzhen Tianxianwei Technology Co., Ltd. Adopta un 4:3 diseño de relación estándar y está equipado con un panel IPS de alta resolución 1024 × 768 (XGA) con un brillo de 400 nitsEs una solución de visualización altamente fiable especialmente diseñada para ambientes industriales adversos.

La clásica relación 4:3, la resolución de 1024 × 768 y el tono de los píxeles de 0,2055 mm aseguran que los caracteres, las formas de onda y las imágenes permanezcan nítidas y claras dentro de un área de visualización de 210.432 × 157.824 mm.
228.4 × 174.5 × 5.9 mm estructura ultra delgada, que es un 30% más delgada que los productos de 12,1 pulgadas, se puede integrar fácilmente en escenarios compactos como consolas centrales de automóviles, dispositivos portátiles, tabletas médicas,y estaciones terrestres de drones.

Ángulo de visión completo IPS: verdaderamente sin puntos ciegos
TODO O'CLOCK 178 °/178 ° campo de visión completo asegura una saturación de color constante y contraste para los ingenieros durante el mantenimiento del lado del gabinete, consultas del médico,y navegación entre ojos del conductor, dando adiós a la incómoda "pantalla yin-yang" de las pantallas TN.

400 nits de alto brillo + luz de fondo de amplia temperatura
32 LEDs de alta eficiencia, con un accionamiento de corriente constante de 160 mA, contrapresión de 27 V, proporcionando un brillo uniforme de 400 nits; La temperatura de trabajo es de -20 °C~+70 °C,y la temperatura de almacenamiento es de -30 °C a +70 °CPuede producir de forma continua y estable independientemente de las noches frías en el norte o las altas temperaturas en la cabina.

LVDS 30 Pin: Estabilidad a altas velocidades, enchufe y descarga
Antim interferencia de la señal diferencial, bloqueo de una sola vez de 30 tomas de pines, reduciendo la complejidad del arnés de cableado; Soporta conmutación de profundidad de color de 6 bits / 8 bits, compatible con ARM convencional, x86,y tableros de conducción de FPGA, acortando el ciclo general de desarrollo.
5, el estándar Tianxianwei detrás de la tasa de rendimiento del 99,7%
Desde la sala limpia de clase 1000, hasta las pruebas triples de AOI + envejecimiento + vibración, y hasta la respuesta postventa de 24 horas, Tianxianwei Technology ha establecido una confianza de "zero reparación" para cada TXW104001N0 con un 99.Tasa de rendimiento del transporte marítimo del 7%.

Personalización:

Servicios de personalización de productos para módulos LCD TFT:

Nombre de marca: TXWEI

Número de modelo: TXW104001N0

Lugar de origen: Shenzhen

Certificación: CE ROHS FCC

Cantidad mínima de pedido: Negociar

Precio: Negociar

Detalles del embalaje: cartón

Tiempo de entrega: 16

Las condiciones de pago: L/C TT D/P

Capacidad de suministro: 10000pcs

Tamaño: 10.4 pulgadas

Tamaño del contorno mecánico (W*H*T): 228.4*174.5*5.9

Número de pines de Lcm: 30 pines

Área activa: 210.432 ((H) * 157.824 ((V)

Dirección de visión: TODAS las horas

Parámetros técnicos:

Parámetros técnicos básicos
Tipo de panel: pantalla dura IPS (normalmente en modo negro)
Área de visualización efectiva: 210.432 × 157.824 mm
Estructura de los píxeles: Disposición de rayas RGB
Espaciado de píxeles: 0.2055 mm
Ángulo de visión: Todas las 0'Clock

Rendimiento óptico
Brillo: 400 cd/m2
Relación de contraste: 800:1 (valor típico)
Gamma de colores: 72% NTSC (valor típico)

Características eléctricas
Método de conducción: matriz activa TFT
Tipo de interfaz: LVDS 30PIN
Sistema de retroiluminación: 32 matrices de LED
Válvula de luz de fondo: 27 V CC
Corriente de luz de fondo: 160 mA
Características mecánicas
Dimensiones: 228,4 × 174,5 × 5,9 mm
Tratamiento de superficie: tratamiento para endurecer el deslumbramiento
Método de instalación: marco delantero fijo (se proporcionan los orificios de instalación estándar)

Adaptabilidad al medio ambiente
Temperatura de trabajo: -20 °C~+70 °C
Temperatura de almacenamiento: -30 °C~+70 °C
Performance sísmica: 5-500Hz/5G (de acuerdo con la norma IEC60068-2-6)

Excelente rendimiento de la pantalla
La tecnología IPS asegura que no haya color en el ángulo de visión completo de 178 °
La luminosidad de 400 nits satisface las necesidades de varios entornos de iluminación interiores y exteriores
La resolución de 1024 × 768 proporciona efectos de visualización delicados

Confiabilidad de grado industrial
Diseño de alta temperatura adecuado para entornos de trabajo extremos
Reforzar la resistencia al impacto y a los arañazos de la superficie del vidrio
Tiempo medio entre fallos (MTBF) > 50000 horas

Diseño optimizado de la fuente de alimentación
Sistema de retroiluminación LED eficiente con un consumo de energía de sólo 4,32 W
Apoya el atenuamiento PWM (100-10kHz)
Diseño de baja interferencia electromagnética

Cuando el espacio se comprime al extremo, el rendimiento no puede ser comprometido. El TXW104001N0, con su exquisito cuerpo de 10,4 pulgadas, está equipado con una facilidad de 178 °, una nitidez de 400 nits y una nitidez de 99.Confiabilidad del 7%No es sólo una pantalla, sino también un "segundo par de ojos" de confianza para ingenieros, médicos, soldados,y conductores - permitiendo a los profesionales ampliar infinitas posibilidades en un campo de visión más pequeño.
