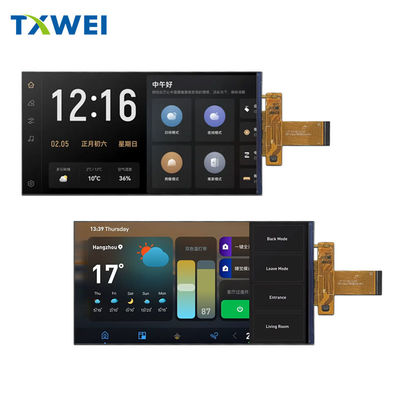

Pantalla TFT LCD de 7 pulgadas MIPI pantalla de alta definición 720 * 1440 pantalla LCD IPS pantalla a color del panel de hogar inteligente

TXW700185B0 Visión general del parámetro clave

La diagonal de la pantalla es de 6,9 pulgadas, y la forma general del módulo es de 80,21 mm de ancho, 162,34 mm de alto y 2,22 mm de espesor;

El área de visualización efectiva es de 78,02 mm × 156,04 mm, lo que corresponde a 720 píxeles horizontales y 1440 píxeles verticales.

Cada píxel horizontal se divide en tres sub píxeles: rojo, verde y azul.

La distancia entre los píxeles es de 0.10836 mm × 0.10836 mm, y la disposición de los píxeles es un clásico

Bandas verticales RGB.

El modo LCD es normalmente tipo de transmisión negro, impulsado por matriz activa TFT; arriba, abajo, izquierda y derecha direcciones pueden todos

El IC del conductor tiene un ángulo de visión de 85 ° y una relación de contraste superior a 1000:1 en un ángulo de visión positivo.

adopta Sitronix GC9703C, con una interfaz MIPI DSI de 4 carriles, y admite una selección de color de software de color de hasta 16,7 M.

La parte de retroiluminación utiliza 16 luces LED blancas con estructura de luz de borde; Un solo LED tiene un voltaje de 22,4 V a 26,4 V

a una corriente de 40 mA, con un brillo general típico de 300 cd/m2 y un brillo mínimo garantizado de 250 cd/m2.

La uniformidad de brillo es ≥ 75% y el LED tiene una vida útil de 30000 horas (que termina en 20 mA y una reducción de brillo del 50%).

La fuente de alimentación de corriente continua se divide en dos canales: VCI proporciona analógico y DC-DC, con un rango de voltaje de 2,8 V a 3,3 V, por lo general

3.3 V; IOVCC proporciona E/S digital, con 1.8 V a 3.3 V disponibles, por lo general 3.3 V. El módulo funciona a temperaturas

entre -20 °C y +70 °C, con temperaturas de almacenamiento entre -30 °C y +80 °C, y una humedad relativa máxima del 90% RH.

El nivel bajo del pin de reinicio es efectivo, con un ancho de pulso mínimo de 10 μs. Después de que se libera el RESET, se necesitan 15 ms para enviar el comando.

Si se restablece desde el modo Sleep Out, el comando Sleep Out no se puede enviar dentro de 120 ms. El pin de atenuación de luz de fondo soporta PWM

La longitud total de FPC es de 44,57 mm, el área del dedo de oro es de 14,5 mm, el espaciado

entre 30 pines es de 0,5 mm, el espesor del refuerzo de acero final es de 0,1 mm, y el radio de flexión se puede doblar repetidamente 10 veces

sin fracturas dentro de 2 mm.

Se recomienda que cada lado del panel táctil

La ventana debe ser de 0,3 mm a 0,5 mm más grande que el área efectiva del módulo para garantizar un margen de ajuste suficiente.

con los requisitos de RoHS libres de plomo.

TXW700185B0, con su bisel estrecho de 6.9 pulgadas, ángulo de visión completo, alto brillo, amplio rango de temperatura, y interfaz MIPI de alta velocidad,

ha sido ampliamente diseñado e importado en los siguientes escenarios:

En el habitáculo inteligente del coche: pantalla de información del control central, pantalla de entretenimiento del pasajero, pantalla trasera del reposacabezas, 360 °

Terminal de visión envolvente.
¢ Viaje en dos ruedas/tres ruedas: panel de instrumentos de motocicletas eléctricas de gama alta, control central del nuevo scooter energético, compartido

pantalla de navegación de la bicicleta eléctrica.
¢ Portátil industrial: colector de datos PDA, escáner de códigos de barras, imagen térmica infrarroja, tableta a prueba de explosiones de grado industrial.
¢ Electrónica médica: ultrasonido portátil, monitores de signos vitales, bombas de infusión, equipo de tratamiento dental y oftalmológico

ventanas de visualización.
- Pruebas y mediciones: osciloscopio, analizador de espectro, analizador lógico, consola de control de la calidad de la energía.
- uso comercial al aire libre: pantalla interactiva para gabinetes de entrega rápida, máquinas de servicio autónomo, máquinas de guía panorámico,

inteligenteslos quioscos de clasificación de la basura.
- Electrónica de los buques marinos: GMDSS de navegación montado en el buque, detector de peces de sonar, pantalla secundaria de radar, panel de interruptores inteligentes del yate.
¢ Agricultura inteligente: control central de tractores no tripulados, sembrador de precisión, estación de tierra de vehículos aéreos no tripulados agrícolas, invernadero

dispositivo de vigilancia ambiental.
- Emergencias de seguridad: equipo policial para la aplicación de la ley, cascos térmicos contra incendios, terminales de posicionamiento del personal de minas,

dispositivos portátiles de comunicación de emergencia.
Refuerzo militar: terminal de datos tácticos individuales, pantalla de control de fuego de tiro apuntando, tableta de emergencia médica del campo de batalla,

Unidad de control de tierra de vehículos aéreos no tripulados portátiles.
El TXW700185B0 presenta un amplio rango de temperatura, una larga vida útil, un alto brillo y un ángulo de visión completo, lo que lo convierte en el preferido

Solución para que los ingenieros mejoren su experiencia de visualización manteniendo imágenes claras incluso en entornos adversos.
