Pantalla de 8 pulgadas de pantalla mipi pantalla vertical Incell pantalla táctil integrada altavoz inteligente panel de pantalla de tableta industrial

Productos

Pantalla de 8 pulgadas de pantalla mipi pantalla vertical Incell pantalla táctil integrada altavoz inteligente panel de pantalla de tableta industrial

Cuota De Producción:	1
Precio:	Negociable
Período De Entrega:	7-16 días
Forma De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shénzhen

Nombre de la marca

TXWEI

Certificación

CE FCC ROHS

Número de modelo

TXW800041N0-HL

Número de píxeles:

800*1280

Dirección de visualización:

Interfaz de visualización:

Brillo:

800 liendres

Área activa:

107.64 por 172.22

Tamaño del contorno:

121,8*194*3,9mm

Temperatura de funcionamiento:

-20+70 ℃

Temperatura de almacenamiento:

-30 + 80 °C

Número de pines:

40PIN

Tecnología táctil:

Incel

interfaz táctil:

Resaltar:

Interfaz MIPI con pantalla táctil LCD de 8 pulgadas

Laminado completo de pantalla táctil LCD industrial

Display LCD TFT con una resolución de 800x1280

Descripción del producto

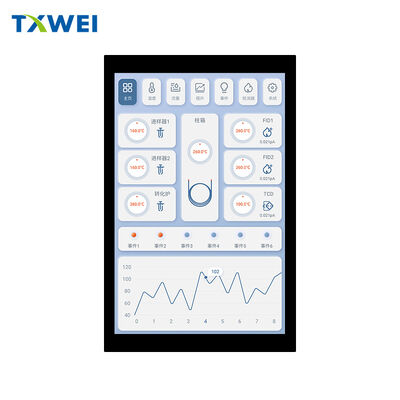

TXW800041N0-HL — Módulo de pantalla IPS de alto brillo de 8 pulgadas con panel táctil In-Cell integrado

1. Descripción general del producto

El TXW800041N0-HL es un módulo de pantalla avanzado de 8 pulgadas diseñado para aplicaciones integradas exigentes donde la claridad visual, la capacidad de respuesta táctil y la robustez ambiental convergen. Con una matriz de píxeles orientada verticalmente de 800 × 1280, este módulo ofrece imágenes nítidas y de alta definición optimizadas para implementaciones de interfaz humano-máquina (HMI). La integración de la tecnología táctil In-Cell elimina la necesidad de una pila de sensor táctil separada, lo que resulta en una pila óptica simplificada que mejora la transmisión de luz, reduce el paralaje y contribuye a un factor de forma excepcionalmente delgado.

2. Rendimiento de pantalla y características ópticas

En el núcleo del TXW800041N0-HL se encuentra un panel de cristal líquido IPS (In-Plane Switching), que garantiza una reproducción de color consistente y amplios ángulos de visión en todas las orientaciones. Esta tecnología minimiza eficazmente el cambio de color y la distorsión gamma cuando se ve fuera del eje, una ventaja crítica para escenarios de múltiples usuarios o montaje variable.

Resolución: 800 (H) × 1280 (V) píxeles
Brillo: 800 nits (típico), lo que permite una presentación de contenido legible incluso bajo luz ambiental directa o condiciones exteriores
Dirección de visualización: IPS completo — fidelidad de imagen superior desde perspectivas horizontales y verticales de 178°
Controlador de pantalla: Impulsado por el chipset ILI9882U, un controlador IC probado que ofrece procesamiento de señal estable, baja interferencia electromagnética (EMI) y amplia compatibilidad con el host

3. Tecnología táctil e interfaz

El módulo incorpora tecnología táctil capacitiva In-Cell, integrando la capa de detección táctil directamente dentro de la celda LCD en lugar de como una superposición laminada. Esta elección arquitectónica produce múltiples beneficios de ingeniería: reducción del grosor total de la pila, mejora de la precisión de las coordenadas táctiles, mayor eficiencia de luminancia de la pantalla y durabilidad superior contra contaminantes de superficie e infiltración de humedad.

Interfaz táctil: I²C (IIC) — un protocolo serie estandarizado de dos hilos que garantiza una integración perfecta con microcontroladores y procesadores de aplicaciones convencionales
Protocolo táctil: Soporte multitáctil estándar de la industria con altas tasas de informe adecuadas para experiencias de usuario ricas en gestos

4. Especificaciones mecánicas

El TXW800041N0-HL se presenta en un contorno compacto y mecánicamente rígido diseñado para facilitar la integración directa en ensamblajes de panel frontal y carcasas montadas en biseles.

Área de visualización activa: 107,64 mm (W) × 172,22 mm (H)
Dimensiones del contorno del módulo: 121,8 mm (W) × 194 mm (H) × 3,9 mm (D)

El grosor total inferior a 4 mm subraya la idoneidad del módulo para tabletas industriales con espacio limitado, altavoces inteligentes y terminales de control de acceso de montaje empotrado donde el minimalismo del diseño industrial es primordial.

5. Fiabilidad ambiental y resistencia operativa

Construido para soportar entornos térmicos desafiantes, el TXW800041N0-HL mantiene la integridad operativa en un amplio espectro de temperatura. Esta resiliencia lo hace igualmente viable para quioscos exteriores expuestos al clima, pisos de fábrica con temperatura variable y electrodomésticos interiores en funcionamiento continuo.

Rango de temperatura de funcionamiento: −20°C a +70°C
Rango de temperatura de almacenamiento: −30°C a +80°C

Estas especificaciones garantizan que el módulo de pantalla mantenga un rendimiento electro-óptico estable durante las condiciones de arranque en frío y la operación sostenida a alta temperatura sin comprometer los tiempos de respuesta del cristal líquido o la calibración del sensor táctil.

6. Interfaz eléctrica e integración del sistema

La ruta de video de la pantalla se enruta a través de una interfaz MIPI DSI de 40 pines, el estándar de facto para conectividad de pantalla de alta velocidad y bajo consumo en sistemas integrados modernos. La interfaz MIPI admite altas tasas de actualización y profundidades de color profundas, al tiempo que mantiene un recuento de pines reducido y una complejidad de enrutamiento de PCB en comparación con las soluciones RGB paralelas heredadas.

Interfaz de pantalla: MIPI DSI, conector de 40 pines
Interfaz táctil: I²C (IIC)

Los arquitectos de sistemas se benefician de una estrategia de interconexión unificada y de bajo factor de forma que simplifica la gestión de la lista de materiales (BOM) y acelera el tiempo de comercialización para diseños de productos integrados.

7. Escenarios de aplicación objetivo

El TXW800041N0-HL es arquitectónicamente versátil, abordando una cartera diversa de mercados verticales que exigen una salida visual confiable combinada con una interacción táctil intuitiva:

Pantallas de altavoces inteligentes: El factor de forma compacto y la orientación vertical se alinean naturalmente con los dispositivos de asistente de voz que requieren retroalimentación visual y superficies de control táctiles.
Pantallas de tabletas industriales: La amplia tolerancia a la temperatura, el alto brillo y la construcción duradera In-Cell satisfacen los rigores de las tabletas de taller y de servicio de campo.
Seguridad y control de acceso: El perfil delgado permite un montaje empotrado elegante en estaciones de puerta, intercomunicadores y terminales biométricos; los ángulos de visión IPS acomodan a usuarios de diferentes alturas y posiciones.
Tabletas educativas: La alta luminosidad y la respuesta táctil precisa admiten dispositivos de aprendizaje de uso prolongado tanto en el aula como en la educación a distancia

Control de documentos
Modelo: TXW800041N0-HL
Revisión: v1.0 — Hoja de datos técnicos
Para la validación de ingeniería y el soporte de integración, consulte el conjunto completo de dibujos eléctricos y mecánicos antes de finalizar el diseño de la PCB.
