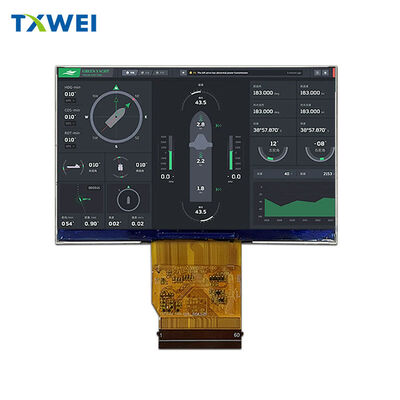

Pantalla LCD de 4,5 pulgadas, 1920x1080, alta resolución, alto brillo, paisaje, interfaz mipi, pantalla LCD para instrumentos al aire libre

Descripción General

• Tipo de Producto: Módulo LCD TFT Estándar de 4.45" (1920×RGB×1080 Puntos)
• Estructura: Panel TFT + Circuito Integrado Controlador EK79303 + FPC + Retroiluminación LED Blanco
• Interfaz: MIPI de 4 carriles
• Cumplimiento Ambiental: Libre de plomo, certificado RoHS
• Dirección de Visualización: Todos los ángulos (visibilidad clara de 360°)
• Soporte de Color: 16.7M colores (configurables por software)

Dimensiones Clave y Peso

• Tamaño del Módulo: 103.50 (An) × 65.30 (Al) × 2.50 (T) mm (tolerancia ±0.20mm a menos que se especifique)
• Área Activa: 98.50 (Al) × 55.40 (V) mm
• Paso de Píxel: 0.0513 (H) × 0.0513 (V) mm
• Disposición de Píxeles: Franja Vertical RGB
• Peso Aprox.: Por determinar (TBD)
• Especificación FPC: FPC + Grosor PI = 0.30±0.03mm (enviado desplegado)

Alimentación y Retroiluminación

Fuente de Alimentación

• Voltaje del Núcleo (VCC): 3.0-3.3V (típico 3.3V)
• Voltaje Analógico (VSP): 4.8-6.0V (típico 5.8V)
• Voltaje Analógico (VSN): -6.0 a -4.8V (típico -5.8V)

Sistema de Retroiluminación

• Tipo: Iluminación de borde con 18 LEDs blancos
• Voltaje Directo (VF): 16.8-19.2V
• Corriente Directa (IF): Típica 60mA
• Brillo Mínimo: 1500 cd/m² (promedio de 9 puntos)
• Uniformidad del Brillo: Mínimo 80%
• Vida Útil del LED: 30,000 horas (el brillo cae al 50% a 20mA/LED; acortado si la corriente >25mA/LED)

 Funciones Clave de los Pines (Simplificado)

• Alimentación/Tierra: VCC 3.3V (Pines 4,5) | Múltiples pines GND para un funcionamiento estable
• Señales de Control: STBYB (Pin7, modo de espera: Alto=normal, Bajo=ahorro de energía) | RESET (Pin8, entrada de reinicio) | U/D (Pin11, dirección de escaneo vertical) | R/L (Pin12, dirección de escaneo horizontal)
• Comunicación SPI: SPI-CS (Pin14) | SPI-SCL (Pin23) | SPI-SDAI (Pin24) | SPI-SDAO (Pin25) | ROM (Pin26, control de recarga automática MTP)
• Datos/Reloj: D0P/D0N a D3P/D3N (datos diferenciales) | CLKP/CLKN (reloj diferencial)
• Alimentación de Retroiluminación: LEDA (Pin60, ánodo) | LEDK (Pin59, cátodo)
• Sin Conexión: Múltiples pines NC (no utilizados)

 Rendimiento Óptico

• Relación de Contraste: 1000 (mín) - 1500 (típ) (medido a un ángulo de visión de 0°)
• Transmitancia: 6.4-7.5% (polarizador de alta transmisión, sin APF y Haze)
• Gama de Colores: 70% NTSC (C-Light)
• Tiempo de Respuesta: 45ms (Tr+Tf, 25°C/0° ángulo)
• Ángulo de Visión: Horizontal/vertical 70° (mín) - 80° (típ) (CR>10)
• Cromaticidad (CIE1931): Rojo (x:0.587-0.647, y:0.291-0.351) | Verde (x:0.290-0.350, y:0.491-0.551) | Azul (x:0.113-0.173, y:0.089-0.149) | Blanco (x:0.277-0.337, y:0.292-0.352)

 Ambiental y Fiabilidad

• Temperatura de Funcionamiento/Almacenamiento: -30°C a +85°C
• Humedad Máxima: 90% RH (sin condensación)
• Pruebas Aprobadas: Almacenamiento/funcionamiento a alta/baja temperatura (85°C/-30°C, 96hrs) | Alta temperatura/humedad (60°C/90%RH, 96hrs) | Choque térmico (-30°C↔85°C, 10 ciclos)
• Criterios de Aceptación: Sin defectos funcionales, segmentos faltantes, fugas, burbujas o piezas sueltas

 Notas Importantes

• Sugerencia de Ventana TP: Tamaño unilateral 0.3-0.5mm más grande que el área activa del LCM
• Parámetros Críticos: Marcados con "*" en las especificaciones originales; Parámetros de referencia en "()", parámetros CPK en "[]"
• Método de Embalaje: Por determinar (contacte al proveedor para obtener los últimos detalles)
