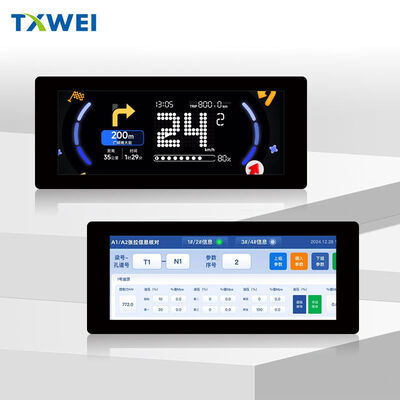

6.2 pulgadas 480 * 1280 interfaz MIPI TFT toque de dos ruedas pantalla de instrumentos módulo de ensamblaje pantalla INCELL

Análisis en profundidad del producto TXW620009B0-CTP

1Esta no es una pantalla de 6 pulgadas ordinaria, sino una ranura de tarjeta precisa para la "pantalla de calibración de automóviles en forma de barra vertical"

La mayoría de las pantallas de 6,2 pulgadas en el mercado son de paisaje (16:9), mientras que este 480 × 1280 tiene una relación de banda vertical de 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, mientras que la pantalla de la barra vertical se puede incrustar perfectamente en el centro del manillar, manteniendo el área de visualización de información de navegación sin afectar la vista de conducción.

El brillo de 1200 nits no es un gran problema en el campo de los teléfonos móviles, pero es un estándar de nivel de entrada en el campo de los instrumentos de automóviles (comparación:El brillo exterior del iPhone es de alrededor de 1000-1200 nits)Esto significa que bajo la luz solar directa al mediodía, los pilotos pueden ver la velocidad y el nivel de la batería claramente, en lugar de convertirse en una "tabla negra" como una pantalla normal.

2, El valor de la estructura In Cell está muy subestimado

La tabla de parámetros sólo contiene la palabra "Incell", pero esto implica dos decisiones de ingeniería:
Control de grosor: El grosor total es de 5,68 mm, incluyendo la capa táctil.lo que significa que el diseño de ID general de la máquina puede ser más agresivo, como hacer una cubierta de instrumento aerodinámica cerca del mango, en lugar de bloques sobresalientes.

Experiencia táctil: In Cell integra sensores táctiles en el panel LCD, mejorando significativamente la sensibilidad del tacto mojado y el tacto con guante en comparación con el tacto externo.Esto es esencial para conducir en días lluviosos o operar con guantes de motocicletaSi usted ha usado un tablero de instrumentos de un vehículo eléctrico normal, usted debe saber el dolor de no poder tocarlo con las manos mojadas.

3Implicaciones de los costes de la interfaz MIPI 4 carriles

El uso de MIPI en lugar de RGB indica que el IC del controlador JD9265T admite la transmisión en serie de alta velocidad.
La compatibilidad electromagnética EMC es mejor: hay grandes fuentes de interferencia como motores y controladores dentro del vehículo de dos ruedas,y la señal diferencial de MIPI es más anti-interferencia que el RGB paralelo

Reducción del cableado: 40PIN ahorra espacio en comparación con RGB 50+PIN y es más flexible al pasar por las curvas del mango
Reducción del consumo de energía: para los dispositivos alimentados por baterías, como los vehículos de dos ruedas, cada disminución de 10 mA en la corriente de espera es un punto de venta

4Ingeniería de la fiabilidad detrás de los parámetros de temperatura

-30 °C~+85 °C no se escribe casualmente. -30 °C significa que la primera puesta en marcha en la mañana de invierno en Heilongjiang no congelará el LCD o responderá lentamente;+85 °C significa que no habrá fugas de líquido ni deriva táctil debido a la exposición al sol del mediodía en Hainan y al propio calentamiento del dispositivo (que puede alcanzar los 90 °C dentro de la caja).

Preste especial atención a la temperatura de almacenamiento de -40 °C a 90 °C, que es más amplia que la temperatura de trabajo.Esto considera escenarios de transporte - desde la logística de la cadena de frío en las fábricas de Shenzhen a los almacenes en el noreste de China, o el transporte directo de la luz solar en contenedores durante el verano, donde los equipos pueden soportar temperaturas más extremas cuando no están encendidos.Esta es la diferencia esencial entre el grado de automoción y el grado de consumo..

5, Recuerdos clave para el diseño estructural (para los ingenieros de ID)

Existe un espacio de 10 mm entre las dimensiones externas de 62,29 × 163,36 mm y las dimensiones táctiles de 72,43 × 176,65 mm. Esto indica que:
Hay un círculo de área BM (borde negro) fuera del área LCD AA (54,43 × 146,65mm)

La capa táctil es un círculo más grande que la pantalla de visualización y puede incluir áreas de botón táctil o simplemente la asignación de montaje
Al diseñar la carcasa, debe tenerse en cuenta que la abertura de la ventana debe ser al menos 1,5 mm mayor que un lado del área AA (para evitar que la tolerancia cause bordes blancos),pero el área efectiva del tacto puede extenderse hasta el borde de la carcasa para un efecto "sin límites"

Dirección de espesor: El cuerpo de la pantalla LCD es de 4,38 mm y el espesor total del panel táctil es de 5,68 mm, lo que indica que la altura de apilamiento del panel táctil + FPC + estructura de luz de fondo es de solo 1,3 mm,que pertenece al diseño ultra delgadoSi se quiere construir una estructura impermeable, es necesario reservar un espacio de amortiguación adicional de 0,3-0,5 mm.

6, Sugerencias para huelgas precisas en escenarios de aplicación

Tablero de instrumentos de dos ruedas: no solo muestre la velocidad simple. Use el lado largo de 1280 para crear una interfaz de usuario segmentada: navegación de la mitad superior (display de mapa simplificado), velocidad media y control de música de la mitad inferior.1200 nits de brillo soporta el ajuste automático de detección de luz (brillo máximo durante el día, reducido automáticamente a menos de 200 nits por la noche para evitar el deslumbramiento).

Control central de la maquinaria agrícola: La maquinaria agrícola tiene una alta vibración y polvo.Sugerir al cliente la adición de una película anti-reflexión AG (alto brillo sin atenuación de la película) y un soporte tampón.La interfaz táctil I2C puede admitir el diseño redundante de botones físicos (en caso de fallo táctil, el bus I2C puede conectarse a un teclado físico).

Equipo médico: Este tamaño es adecuado para dispositivos portátiles de ultrasonido o monitoreo.y el diseño del blindaje de las interfaces MIPI requiere una atención adicional. - La capacidad de arranque a baja temperatura de 30 °C es adecuada para situaciones de emergencia al aire libre.
