5Pantalla portátil de juego LCD de 5 pulgadas 1080*1920 de alto brillo 700nits pantalla de navegación de motocicleta

Productos

5Pantalla portátil de juego LCD de 5 pulgadas 1080*1920 de alto brillo 700nits pantalla de navegación de motocicleta

Cuota De Producción:	1
Precio:	Negociable
Período De Entrega:	7-16 días
Forma De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

SHENZHEN

Nombre de la marca

TXWEI

Certificación

CE FCC ROHS

Número de modelo

TXW550081N0-SY

Documento

Número de píxeles:

1080*1920

Dirección de visualización:

Interfaz de visualización:

MIPI 4 carril

Brillo:

700 liendres

Área activa:

68.53*121.82 (mm)

Tamaño del contorno:

70.53*127.28*1.68/75.92*136.3*2.56 (mm)

Temperatura de funcionamiento:

-20+60 ℃

Temperatura de almacenamiento:

-30 + 70 °C

Número de pines:

40PIN

Resaltar:

5Pantalla portátil de juegos de 5 pulgadas LCD

Pantalla de alta luminosidad para motocicletas de 1080x1920

Pantalla de navegación LCD TFT de 700 nits

Descripción del producto

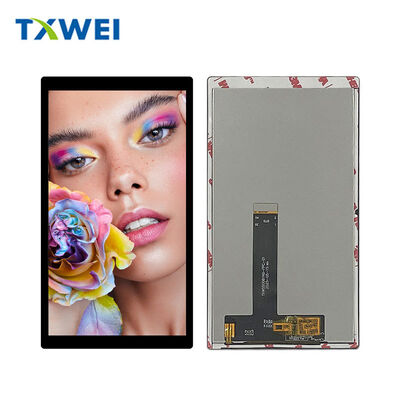

TXW550081N0-CTP

Módulo de pantalla LCD TFT FHD IPS de 5,5" con táctil capacitivo

Descripción general del producto

El TXW550081N0-CTP es un módulo de pantalla TFT LCD premium de 5,5 pulgadas fabricado por Shenzhen Tianxianwei Technology Co., Ltd. Diseñado para aplicaciones de alto rendimiento, este módulo combina una impresionante resolución Full HD con una tecnología táctil capacitiva sensible en un paquete compacto de grado industrial.

Ya sea que esté desarrollando dispositivos portátiles, controladores industriales, equipos médicos o electrónica de consumo, esta pantalla ofrece una claridad excepcional, precisión de color y un rendimiento táctil confiable.

Especificaciones clave

Tamaño de pantalla: 5,5 pulgadas (diagonal)

Resolución: 1080 × RGB × 1920 (FHD)

Tipo de pantalla: LCD TFT IPS (Negro Normal)

Área activa: 68,53 (ancho) × 121,82 (alto) mm

Paso de píxeles: 0,06345 × 0,06345 mm

Profundidad de color: 16,7 millones de colores (RGB de 24 bits)

Dirección de visualización: IPS completo (todas las direcciones)

IC controlador: HX83112-A

Interfaz: MIPI DSI de 4 carriles

Tecnología táctil: Panel táctil capacitivo (CTP)

Dimensiones del módulo: 75,92 (ancho) × 136,30 (alto) × 2,56 (profundidad) mm

Rendimiento visual superior

Tecnología IPS para ángulos de visión perfectos

A diferencia de los paneles TN estándar, nuestra tecnología In-Plane Switching (IPS) garantiza una reproducción de color y un contraste consistentes desde todos los ángulos de visión Ya sea visto desde el lateral, desde arriba o desde abajo, su contenido permanece vibrante y preciso.

Resolución Full HD

Con 1080 × 1920 píxeles integrados en una pantalla de 5,5", logre una densidad de píxeles de ~400 PPI para texto nítido, iconos claros e imágenes detalladas. Perfecto para aplicaciones que requieren una precisión visual fina.

Profundidad de color de 16,7 millones

La compatibilidad con color RGB de 24 bits permite degradados suaves, tonos de piel naturales y una precisión de color de nivel profesional para aplicaciones multimedia.

Dimensiones físicas

Tamaño del módulo LCM + CTP: 75,92 mm (ancho) × 136,30 mm (alto) × 2,56 mm (profundidad)

Área de visualización activa: 68,53 mm (ancho) × 121,82 mm (alto)

Diseño compacto: Optimizado para dispositivos con espacio limitado sin comprometer el área de visualización.

Interfaz y conectividad

Interfaz MIPI DSI de 4 carriles

La MIPI DSI (Display Serial Interface) de alta velocidad con 4 carriles de datos garantiza:

Alto ancho de banda para tasas de actualización fluidas de 60 Hz o más
Baja EMI para aplicaciones sensibles al ruido
Reducción del número de pines, simplificando el diseño de la PCB
Bajo consumo de energía, extendiendo la vida útil de la batería

Pinout del conector FPC de 40 pines

Alimentación y tierra:

Pines 1-2: GND
Pines 15, 17: LED+ (ánodo)
Pines 21, 23, 25: LED- (cátodo)
Pin 31: LCD_IOVCC (1,8 V)
Pin 35: VSP (+5,7 V)
Pin 37: VSN (-5,7 V)
Pines 39-40: GND

Datos MIPI DSI:

Pines 12/14: D0N/D0P (Carril de datos 0)
Pines 18/20: D1N/D1P (Carril de datos 1)
Pines 30/32: D2N/D2P (Carril de datos 2)
Pines 36/38: D3N/D3P (Carril de datos 3)
Pines 24/26: CLKN/CLKP (Reloj)

Señales de control:

Pin 3: CTP_RST (Restablecimiento táctil)
Pin 4: LCD_RST (Restablecimiento LCD, 1,8 V, activo bajo)
Pin 5: CTP_INT (Interrupción táctil)
Pin 6: TE (Efecto de desgarro)
Pin 29: PWM (Control de retroiluminación)

Interfaz táctil I2C:

Pin 7: CTP_SDA (Datos I2C táctiles)
Pin 9: CTP_SCL (Reloj I2C táctiles)

Otros:

Pin 8: LCD_ID (NC - Sin conexión)
Pin 11: NC (Sin conexión)

Sistema avanzado de retroiluminación

Tipo: LED blanco retroiluminado por borde

Número de LEDs: 18 LEDs

Voltaje directo: 16,8 V ~ 19,2 V (típico: 18 V)

Corriente directa: 60 mA (típico)

Luminancia: 700 cd/m² (con LCD+CTP)

Vida útil del LED: 30.000 horas

Control de atenuación: Interfaz PWM

Consejo profesional: La retroiluminación admite atenuación PWM (Pin 29), lo que permite un control preciso del brillo del 0 al 100 % para la gestión de energía y la adaptación a la luz ambiental.

Panel táctil capacitivo integrado

La tecnología Táctil capacitiva proyectada (PCT)

ofrece:
Soporte multitáctil (generalmente 5+ puntos)
Alta sensibilidad: responde a toques ligeros con el dedo
Durabilidad: superficie sellada resistente a la contaminación

Claridad óptica: impacto mínimo en el brillo de la pantallaInterfaz táctil:

I²C (SDA/SCL) con línea de interrupción dedicada (CTP_INT) y control de reinicio (CTP_RST).

Entorno y fiabilidad

Condiciones de funcionamientoTemperatura de funcionamiento:

 -20 °C ~ +60 °CTemperatura de almacenamiento:

 -30 °C ~ +70 °CHumedad de funcionamiento:

20 % ~ 90 % HR

Pruebas de fiabilidad
✓ Almacenamiento a alta temperatura: +70 °C / 96 horas
✓ Almacenamiento a baja temperatura: -30 °C / 96 horas
✓ Funcionamiento a alta temperatura: +60 °C / 96 horas
✓ Funcionamiento a baja temperatura: -20 °C / 96 horas
✓ Choque térmico: -20 °C ↔ +60 °C, 10 ciclos

✓ Resistencia a la humedad: 50 °C × 90 % HR / 96 horas

Características eléctricas

Voltaje de suministro de E/S (VDDIO):
Mínimo: 1,8 V
Típico: 1,8 V

Máximo: 3,3 V

Voltaje analógico positivo (VSP):
Mínimo: 4,8 V
Típico: 5,7 V

Máximo: 6,0 V

Voltaje analógico negativo (VSN):
Mínimo: -6,0 V
Típico: -5,7 V

Máximo: -4,8 V

Requisitos de secuencia de alimentación:
Tiempo de subida de VDD1: 20 µs ~ 2 ms
Tiempo de subida de VSP/VSN: 100 µs ~ 5 ms

Se requiere una secuencia adecuada para un arranque fiable

Aplicaciones ideales

Electrónica de consumo
Dispositivos de juego portátiles
Reproductores multimedia portátiles

Controles remotos de alta gama

Industrial
Paneles de control HMI
Equipos de prueba y medición

Tabletas industriales

Médico
Dispositivos de diagnóstico portátiles
Sistemas de monitorización de pacientes

Tabletas médicas

Automotriz
Pantallas de salpicadero
Sistemas de infoentretenimiento

Entretenimiento en el asiento trasero

Información de pedidoNúmero de modelo:

 TXW550081N0-CTPDescripción:

 LCD IPS FHD de 5,5" + panel táctil capacitivo

Opciones de personalización disponibles:
Mejora del brillo (hasta más de 1000 nits)
Personalización del cristal de cubierta (recubrimientos AG/AR/AF)
Modificaciones de longitud y conector del FPC
