Pantalla táctil resistiva de 5 pulgadas 800*480 TFT para equipos de control industrial, pantalla de monitoreo, monitor LCD

Productos

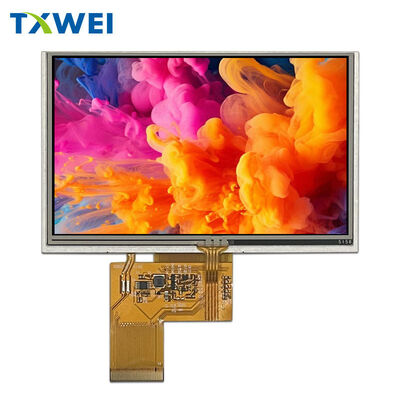

Pantalla táctil resistiva de 5 pulgadas 800*480 TFT para equipos de control industrial, pantalla de monitoreo, monitor LCD

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16 días
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shenzhen, ciudad de Guangdong

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

TXW500152N0-RTP: el número de unidades y el número de unidades.

Documento

Resaltar:

Pantalla táctil resistiva TFT LCD de 5 pulgadas

Monitor LCD para equipos de control industrial

Pantalla TFT de 800*480 con garantía

Descripción del producto

¢ TXW500152N0-RTP ¢

5.0" Industrial WVGA TFT LCD + RTP

Resolución 800×480 RGB de 24 bits Toque resistivo Diseño de tiempo amplio

◆ ¿Por qué escogió esta exhibición?

▸ Imágenes de WVGA nítidas

La resolución de 800×RGB×480 ofrece imágenes nítidas y vibrantes para interfaces industriales. 16.7M colores verdaderos impulsados por la arquitectura de controladores de doble chip ILITEK ILI6122+ILI5960.El paso de los píxeles de 135 mm garantiza la legibilidad del texto y la claridad del icono a distancia de un brazo.

▸ Toque resistivo confiable

Panel táctil resistivo integrado de 4 alambres (RTP) la opción de confianza para entornos industriales.No hay problemas de interferencia capacitiva en plantas de fábrica con ruido eléctrico.

▸ A las 6 de la tarde Visión óptima

Ideal para paneles de control montados por encima del nivel de los ojos, quioscos y sistemas integrados donde el usuario mira hacia arriba en la pantalla.

▸ Construido para condiciones extremas

→ Operando:-20 °C a +70 °C→ Almacenamiento:-30 °C a +80 °C→ Humedad:Hasta el 90% de HRC

Pasa las pruebas de descarga térmica de alta temperatura de 96 horas (+80°C), de baja temperatura de 96 horas (-30°C) y de choque térmico de 50 ciclos (-20°C 70°C).

◆ Especificaciones técnicas

Núcleo de pantalla• Tipo de panel: matriz activa TFT, normalmente de transmisión blanca • Resolución: 800 ((H) × 480 ((V) píxeles • Profundidad de color: 16.7M (24-bit RGB) • Disposición de píxeles: banda vertical RGB • Área activa: 108.Se aplicará el método siguiente:.80mm • Dirección de visión: 6 horas • IC del conductor: ILITEK ILI6122 + ILI5960

Sistema táctil• Tipo: panel táctil resistivo de 4 cables (RTP) • Interfaz: detección de posición analógica • Activación: basado en la presión (compatible con guantes) • Durabilidad: calificado para millones de toques

Iluminación de fondo• Tipo: matriz de LED blanca iluminada por el borde • Número de LED: 12 chips (6 series × 2 paralelas) • Voltagem hacia adelante: 17.4V ~ 19.8V • Corriente hacia adelante: 40mA típico • Luminancia:240 cd/m2 (típico con LCD+RTP) • Duración: 30.000 horas con un 50% de brillo

Interfaz eléctrica• Video: RGB paralelo de 24 bits (R0-R7, G0-G7, B0-B7) • Reloj: entrada de reloj de píxeles DCLK • Sincronización: HSYNC, VSYNC, DE (habilitar datos) • Control: DISP (pantalla encendida/apagada) • Potencia: VDD 3.0~3.6V (3.3V típico)

Las dimensiones físicas• Tamaño del módulo: 120.70 mm × 75.80 mm × 2.80 mm • Con RTP: 116.80 mm × 72.60 mm × 4.15 mm • Peso: TBD • FPC: 40 pines, tono de 0,5 mm

◆ Asignación de pines (40-Pin FPC)

Energía y luz de fondo1 LEDK ️ cátodo de luz de fondo ( ) 2 LEDA ️ ánodo de luz de fondo (+) 3 GND ️ tierra 4 VDD ️ fuente de alimentación lógica (3.3V)

Bus de datos RGB5~12 R0-R7 ¢ Datos rojos (LSB a MSB) 13~20 G0-G7 ¢ Datos verdes (LSB a MSB) 21~28 B0-B7 ¢ Datos azules (LSB a MSB)

Tiempo y control29 GND 30 DCLK 30 DISP 30 Reloj de píxeles 32 DISP 32 HSYNC 32 Sincronización horizontal 33 VSYNC 34 Sincronización vertical 34 DE 35 Sin conexión 36 GND

Toque (NC en FPC  RTP unido por separado)37 XR ¢ Toque a la derecha (NC en FPC) 38 YD ¢ Toque hacia abajo (NC en FPC) 39 XL ¢ Toque a la izquierda (NC en FPC) 40 YU ¢ Toque hacia arriba (NC en FPC)

◆ Características del tiempo

Requisitos del reloj• Frecuencia DCLK: 33,3 MHz típico (50 MHz máximo) • Actualizar: 60Hz tasa de fotogramas estable

Temporización horizontal• Display activo: 800 ciclos de reloj • Período total de línea: 1056 típico (rango 862 ~ 1200) • Pulso HSD: 1 ~ 40 horas • Porche trasero: 46 horas • Porche delantero: 16 ~ 354 horas

Temporización vertical• Display activo: 480 líneas • Período total de fotogramas: 525 típico (510 ~ 650 rango) • Pulso VSD: 1 ~ 20 líneas • Porche trasero: 23 líneas • Porche delantero: 7 ~ 147 líneas

◆ Escenarios de aplicación
