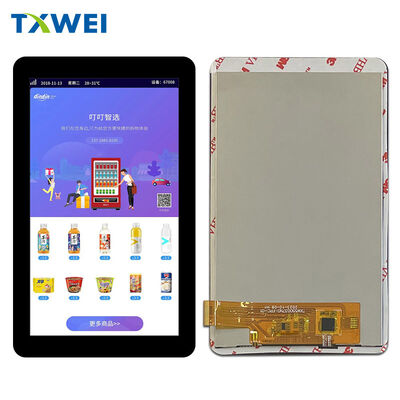

Pantalla táctil IPS FHD vertical de 5,5 pulgadas con resolución 1080*1920, pantalla LCD TFT con interfaz mipi

Productos

Pantalla táctil IPS FHD vertical de 5,5 pulgadas con resolución 1080*1920, pantalla LCD TFT con interfaz mipi

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16 días
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shenzhen, ciudad de Guangdong

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

Se aplicará el método de ensayo de la norma de la Unión Europea.

Documento

Resaltar:

Pantalla LCD IPS FHD vertical de 5

5 pulgadas

Exhibición de TFT LCD del interfaz de MIPI

Descripción del producto

Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. 5Display IPS FHD+ de 46" con toque capacitivo integrado

¿Qué quieres decir?

Resumen general

El TXW550037N0-SN representa una solución completa de visualización para aplicaciones modernas integradas.El módulo de 46 pulgadas combina un panel LCD IPS de alta resolución con un panel táctil capacitivo totalmente integrado, ofreciendo un rendimiento visual excepcional e interacción intuitiva con el usuario en un solo conjunto compacto.Esta pantalla está dirigida a aplicaciones exigentes donde la calidad de pantalla, la capacidad de respuesta al tacto y la eficiencia del espacio no pueden comprometerse.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Tecnología de visualización

Arquitectura del panel IPSLa tecnología In-Plane Switching distingue este módulo de las pantallas TN convencionales.Los usuarios experimentan la misma calidad visual ya sea viendo en línea recta o desde ángulos extremos..

Normalmente en modo negroEl panel funciona en una configuración normal de negro, cuando se quita el voltaje, los píxeles se vuelven negros por defecto, esta arquitectura ofrece negros más profundos, un mayor contraste,y reducción de la fuga de luz en comparación con las alternativas normalmente blancasLa eficiencia energética mejora en los diseños de interfaz oscura.

TFT de matriz activaLa dirección de matriz activa del transistor de película delgada asegura que cada píxel reciba un control de conmutación dedicado. No hay transmisión compartida de electrodos. No hay fantasmas.

¿Por qué no lo haces?

Resolución y arquitectura de píxeles

Resolución Full HD+1080 píxeles horizontalmente. 1920 píxeles verticalmente. Esta proporción de aspecto de 9:16 se adapta a aplicaciones orientadas al retrato: teléfonos inteligentes, terminales portátiles, paneles industriales verticales.

Arreglo de rayas RGBSubpixeles organizados en franjas RGB verticales mezcla de color natural a distancias de visualización normales óptimo para contenido fotográfico e interfaces críticas de color.

Pitch de los píxeles63 micrómetros horizontales. 63 micrómetros verticales. 401 píxeles por pulgada equivalente. Píxeles individuales invisibles a una distancia de visualización típica de 300 mm. Gradientes suaves. Texto nítido.

Área de visualización activa68.04 mm de ancho × 120.96 mm de altura.

│ │ │ │ │ │ │ │ │ │ │

Dimensiones del módulo LCD78.00 mm de ancho del módulo. 129.76 mm de altura del módulo. 1.95 mm de grosor total.

Ensamblaje completo con toque83.70 mm de ancho de ensamblaje. 141.20 mm de altura de ensamblaje. 3.20 mm de grosor total. Los 1.25 mm adicionales alojan la capa capacitiva de tacto y cubren el vidrio sin volumen excesivo.

PesoSe determinará en base a la especificación final del vidrio de cubierta, optimizado para aplicaciones portátiles donde cada gramo importa.

Conector FPCCircuito impreso flexible de 39 pines, conector compacto, conexión confiable de placa a pantalla, diseñado para procesos de montaje automatizados.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Panel táctil capacitivo

G+G ConstrucciónArquitectura de vidrio de cobertura + sensor. Dos capas discretas de vidrio unidas con un adhesivo ópticamente transparente. Durabilidad superior en comparación con las alternativas basadas en película. Respuesta táctil superior.

El acoplamiento físico0espesor de vidrio de cubierta de.55 mm. capa de laminación OCA. vidrio sensor ITO. espesor total del módulo táctil: 1.45 ± 0.10 mm. robusto pero refinado.

Integración del controladorControlador táctil CST340 en configuración Chip-on-Flex. Unidad de procesamiento dedicada descarga la computación táctil del microcontrolador anfitrión. Tasa de informe típica de 100 Hz. Seguimiento suave.

Capacidad de contacto múltipleReconocimiento táctil simultáneo de cinco puntos, gestos complejos compatibles, pinzamiento a zoom, rotación con dos dedos, pulsador múltiple, requisitos de interfaz de usuario modernos.

Interfaz de comunicaciónProtocolo estándar I2C. Línea de reloj SCL. Línea de datos SDA. Salida de interrupción INT para notificación de eventos. Compatible con prácticamente todos los microcontroladores y procesadores de aplicaciones modernos.

Parámetros de funcionamiento2Rango de alimentación de.8V a 3.3V. Temperatura funcional de -20°C a +60°C. Potencia de funcionamiento típica < 10 mW. Eficiente para diseños alimentados por baterías.

¿Qué quieres decir?

Interfaz y señalización

Estándar MIPI DSIInterfaz de procesador de la industria móvil de 4 carriles - Interfaz de serie de pantalla. Estándar de la industria para conectividad de pantalla de alta velocidad. Señalización diferencial. Baja EMI. Robusta inmunidad al ruido.

Líneas de datosD0, D1, D2, D3 pares de diferenciales. Cuatro canales de datos paralelos. 1 Gbps por carril típico. Ancho de banda agregado suficiente para 60 Hz de actualización Full HD + con profundidad de color de 24 bits.

Arquitectura del relojPareja diferencial CLK dedicada, sincronización con la fuente, reloj del sistema simplificado, no se requiere gestión de sesgos complejos.

Modo de comando y modo de vídeoModo de comando para la configuración de registros, modo de video para transmisión de píxeles en tiempo real, integración flexible del sistema, capacidad de imagen estática de baja potencia.

¿Qué quieres decir?¿Qué quieres decir?¿Qué quieres decir?¿Por qué no lo haces?¿Qué quieres decir?¿Qué quieres decir?¿Por qué no lo haces?

Características eléctricas

Alimentación del núcleo (VDD)2.5V mínimo. 3.3V típico. 3.6V máximo. Potencia analógica para convertidores DC-DC internos y circuitos de referencia. Regulación estable esencial para el funcionamiento sin parpadeo.

El suministro de I/O (IOVCC)1.65V mínimo. 1.8V típico. 3.3V máximo. Compatibilidad de nivel lógico. Conexión directa a procesadores anfitriones de 1.8V o 3.3V sin traducción de nivel.

Voltajes del accionamiento de la puertaVGH: 11V típico. Conducción de puerta positiva para conmutación TFT. VGL: -7V típico. Conducción de puerta negativa para apagado completo de píxeles. Generado internamente por circuitos de bomba de carga.

Electrodo común (VCOM)Voltado de referencia ajustable. rango de ajuste de -2V a 0V. calibrado en fábrica para un parpadeo mínimo. ajustable en campo para optimización específica de la aplicación.

Consumo actualCaracterizar en función del contenido de la pantalla y la configuración de la luz de fondo.

El sistema de luz trasera.

Configuración de los LED36 LEDs blancos en total. Arquitectura iluminada en el borde. Luz guiada a través de toda la anchura del panel a través de películas ópticas de precisión. 18 cuerdas eléctricas paralelas. 2 series de LEDs por cadena.

Requisitos eléctricosVoltado hacia adelante: 11.2V mínimo. 12.8V máximo. 12V punto de diseño nominal. Corriente hacia adelante: 360 mA típico para el brillo completo. Corriente individual de LED: 20 mA.

Rendimiento de la luminancia2000 cd/m2 típico con LCD y CTP en pila óptica. Lo suficientemente brillante para ambientes interiores y al aire libre sombreados. Legible bajo la iluminación de la oficina y las condiciones ambientales de la luz del día.

UniformidadUniformidad de brillo mínima del 80% en toda la zona activa, sin puntos calientes visibles, iluminación constante para una apariencia profesional.

La longevidad20Ratificación de vida útil de los LEDs: 1000 horas. Definido como una retención de brillo del 50% operando a 20 mA por LED. Vida útil extendida alcanzable con la desratificación de la corriente y la gestión térmica.

Interfaz de controlConexiones de ánodo 4 × LEDA. Conexiones de cátodo 4 × LEDK. Caminos de corriente distribuidos. Pérdidas de resistencia reducidas. Oscurecimiento PWM compatible para el ajuste de brillo.

¿Qué quieres decir?

Tiempo y gestión de energía

Requisitos de restablecimientoReinicio de pin activo-bajo de RESX. Ancho de pulso mínimo de 1 ms. Período de inicialización de 5 ms después del lanzamiento. Carga interna de datos de calibración de fábrica de OTP. Funcionamiento estable garantizado después de completar el reinicio.

Prevención del efecto de desgarroSalida de señal TE. Pulso de sincronización de fotogramas. MCU coordina las actualizaciones de memoria con actualización de pantalla. Elimina el desgarro visible en el contenido dinámico.

Secuencia de encendidoSe requiere una aplicación de voltaje en etapas. VDD1/HS_VCC primero. VDD3 después. Liberación de RESX después de la estabilización. carriles MIPI en estado LP11 durante la inicialización. Mínimo de 50 ms antes de la transmisión de video.Display de 120 ms listo para la aplicación de energía.

Modo de reposoEntrada de comandos SLPIN. Display apagado. Toque activo opcional. Consumo de energía reducido. Rápido reinicio al funcionamiento completo. Ideal para la conservación de la batería entre las interacciones del usuario.

Secuencia de apagadoComando SLPIN primero. Detención de vídeo. 3 fotogramas mínimos antes de quitar la energía. VDD3 apagado. VDD1/HS_VCC apagado. Previene el estrés eléctrico y los artefactos visuales.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Especificaciones medioambientales

Temperatura de funcionamiento-20°C a +60°C para las funciones de visualización y táctil.

Temperatura de almacenamiento-30°C a +70°C sin funcionamiento, vida útil prolongada, flexibilidad de transporte y almacenaje.

Humedad90% de humedad máxima, no condensa, es compatible con el ambiente tropical.

Resistencia al choque térmicoValidado para 10 ciclos. Exposición a -20°C, 30 minutos. Transición a +60°C, 30 minutos. Prueba de estado estático. No hay fallas mecánicas. No hay degradación del rendimiento.

Funcionamiento a altas temperaturas+60°C operación continua, validación de 96 horas, no hay pegado de imagen, no hay cambio de color.

Funcionamiento a baja temperatura-20°C de funcionamiento sostenido, validación de 96 horas, tiempo de respuesta dentro de las especificaciones, toque funcional.

Almacenamiento a alta temperaturaAlmacenamiento a +70 °C. Exposición durante 96 horas. Se requiere verificación funcional posterior a la prueba.

Almacenamiento a baja temperaturaAlmacenamiento a -30°C, exposición de 96 horas, sin daños físicos, sin compromiso del sello.

Almacenamiento de humedad50°C a 90% de humedad corporal, exposición de 96 horas, sin formación de burbujas, sin delaminación del polarizador, sin efectos del arco iris del marco.

¿Qué quieres decir?

Garantizar la calidad

Pruebas funcionalesPrueba eléctrica al 100%, inspección de defectos de píxeles, verificación de coordenadas táctiles, medición de la uniformidad de la luz de fondo.

Validación de la fiabilidadCiclos de temperatura, choque mecánico, resistencia a las vibraciones, inmunidad al ESD, pruebas de caída según los requisitos de la aplicación.

Criterios de aceptaciónTolerancia cero para segmentos faltantes, no hay cortes eléctricos, no hay segmentos poco claros, no hay condiciones de no visualización, no hay patrones anormales de visualización, no hay fugas de cristal líquido, la integridad del sello es obligatoria.

Conformidad de la fabricaciónMateriales libres de plomo en todas partes. Conforme a la Directiva RoHS 2011/65/UE. Observado el reglamento REACH sobre restricciones de sustancias. Certificado de responsabilidad ambiental.

¿Qué quieres decir?

Directrices para la integración

Integración mecánicaSe recomienda un soporte de montaje de cuatro bordes. Evite cargas concentradas en el área central. Mantenga un espacio mínimo de 0,5 mm para los elementos conductores. Protección ESD durante el manejo obligatoria.

Gestión térmicaSe requiere el diseño de la vía de disipación de calor del LED. Temperatura máxima de unión 85 °C. Área de cobre o vías térmicas en la región del PCB del ánodo del LED. Temperatura ambiente de reducción para recintos sellados.

Diseño eléctricoSe recomiendan planos de tierra separados para el digital y el analógico.Protección para aplicaciones sensibles al EMI.

Integración de softwareSe requiere secuencia de inicialización Himax HX8399C. Documentación del conjunto de comandos disponible. Capacidad de actualización del firmware del controlador táctil a través de I2C. Bibliotecas de reconocimiento de gestos disponibles desde CST.

Consideraciones de la pila ópticaOpciones de revestimiento AR. Tratamiento de superficie AG. Filtros de privacidad. Cortes y formas personalizados. Consulte a la fábrica para servicios de unión óptica.

¿Qué quieres decir?

Aplicaciones

Dispositivos médicos de diagnóstico portátil, terminales de monitoreo de pacientes, sistemas portátiles de ultrasonido, controladores de procesos industriales, tabletas de servicio de campo, paneles de control domésticos inteligentes.Interfaces para la automatización de edificiosEquipo de ensayo y medición: terminales móviles de puntos de venta: dispositivos portátiles de gestión de inventario: teclados de sistemas de seguridad: pantallas de posventa para automóviles: instrumentos de navegación marítima:Los demás aparatos para el transporte de mercancías, incluidos los aparatos para el transporte de vehículosElectrónica educativa, prototipos y plataformas de desarrollo.

¿Qué quieres decir?
