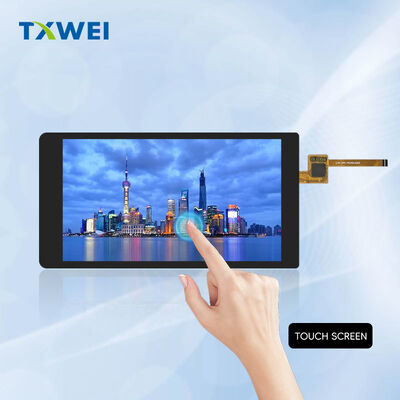

El fabricante produce una pantalla LCD de 5 pulgadas con resolución 720*1280 y pantalla táctil capacitiva para dispositivos portátiles

Productos

El fabricante produce una pantalla LCD de 5 pulgadas con resolución 720*1280 y pantalla táctil capacitiva para dispositivos portátiles

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16 días
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shenzhen, ciudad de Guangdong

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

TXW550039N0-CTP: el número de unidades de producción de las que se trate.

Documento

Resaltar:

Pantalla LCD de 5 pulgadas con tacto capacitivo

exhibición de 720x1280 TFT LCD

Pantalla LCD para dispositivo portátil

Descripción del producto

TXW550039N0-CTP: el número de unidades de producción y el número de unidades de producción 5Display IPS HD+ de 5 pulgadas con capacidad táctil

◆¿Qué es esto?

Resumen del producto

La TXW550039N0-CTP ofrece una solución visual e interactiva completa en un factor de forma compacto de 5,5 pulgadas.Este módulo integrado combina una pantalla LCD IPS de alto rendimiento con un panel táctil capacitivo sensible, diseñado para aplicaciones integradas exigentes donde la calidad de la pantalla y la experiencia del usuario impulsan el éxito del producto.

Fabricado por Shenzhen Tianxianwei Technology, este módulo de visualización se dirige a dispositivos portátiles, interfaces industriales y electrónica de consumo que requieren una interacción táctil confiable y imágenes vibrantes..

¿Qué es lo que se está haciendo?

Tecnología de visualización

Excelencia del panel IPSLa tecnología In-Plane Switching elimina el cambio de color y la pérdida de contraste típicos de los paneles TN convencionales.mantenimiento de un rendimiento óptico constante en todas las orientaciones de visión.

Normalmente la operación es negra.Los píxeles se vuelven negros por defecto cuando no se alimenta. Esta arquitectura logra niveles de negro más profundos, relaciones de contraste superiores y una menor fuga de luz en comparación con las alternativas normalmente blancas.Las interfaces de usuario oscuras se benefician de una mayor eficiencia energética.

Unidad de matriz activaTransistores de película delgada individuales controlan cada píxel de forma independiente. No hay artefactos de electrodos compartidos. No hay desenfoque de movimiento. Renderización de imagen nítida y precisa para contenido estático y gráficos dinámicos.

¿Qué quieres decir?

Resolución y calidad de imagen

Resolución HD+720 píxeles horizontalmente. 1280 píxeles verticalmente. La relación de aspecto 9:16 optimiza las aplicaciones orientadas a retratos: terminales portátiles, dispositivos móviles, paneles de control verticales.

Estructura de píxeles de la banda RGBDisposición vertical de subpíxeles RGB. Mezcla de color natural a distancias de visualización estándar. Ideal para imágenes fotográficas, visualización de datos e interfaces críticas de color.

Dimensiones de los píxeles94.5 micrómetros de tono tanto horizontal como vertical. Aproximadamente 269 píxeles por pulgada. Rendering de contorno suave. Legiblesidad de caracteres nítida.

Área de visualización activa68.04 mm de ancho × 120.96 mm de altura.

│ │ │ │ │ │ │ │ │ │ │

Dimensiones del módulo LCD71.04 mm de ancho del módulo. 129.56 mm de altura del módulo. 1.65 mm de grosor total.

Ensamblaje completo con toque76.00 mm de anchura de montaje. 143.46 mm de altura de montaje. 2.81 mm de grosor total. Los 1.16 mm adicionales alojan la capa de tacto capacitivo sin volumen excesivo.

PesoOptimizado para aplicaciones portátiles, la especificación final está determinada por la selección del vidrio de la cubierta.

Conector de circuito flexibleFPC de 25 pines para señales de visualización. FPC de 6 pines para interfaz táctil. Interconexión compacta y confiable. Compatible con procesos de ensamblaje automatizados.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Panel táctil capacitivo

Arquitectura G+F+FConstrucción de vidrio + película + película. Estructura de tres capas con laminación adhesiva ópticamente transparente. Durabilidad rentable. Rendimiento táctil sensible.

Controlador táctilFT5436DQQ circuito integrado. Procesamiento táctil dedicado. 100 Hz tasa de informe típica. Seguimiento de gestos suave. Baja carga del procesador host.

Capacidad de contacto múltipleDetección simultánea de cinco puntos, reconocimiento de gestos complejos, zoom de pinzaje, rotación de dos dedos, controles de juegos con varios dedos, soporte completo de los requisitos de interfaz moderna.

Protocolo de comunicaciónInterfaz estándar I2C. Reloj SCL a 400 kHz típico. Datos bidireccionales SDA. Salida de interrupción INT para notificación de host impulsada por eventos. Control de restablecimiento RST para recuperación de inicialización.

Características eléctricas2.8V a 3.3V rango de funcionamiento. 1.8V opción de interfaz lógica. -20°C a +60°C temperatura funcional. <5 mW potencia de funcionamiento típica. Eficiente para diseños alimentados por baterías.

¿Qué quieres decir?¿Qué quieres decir?¿Qué quieres decir?¿Por qué no lo haces?¿Qué quieres decir?¿Qué quieres decir?¿Por qué no lo haces?

Arquitectura de interfaz

Estándar MIPI DSIInterfaz de procesador de industria móvil de 4 carriles, señalización diferencial de alta velocidad estándar de la industria, baja interferencia electromagnética, robusta inmunidad al ruido para entornos exigentes.

Líneas de datosD0, D1, D2, D3 pares diferenciales. Cuatro canales paralelos. Ancho de banda agregado admite actualización de 60 Hz en resolución nativa con profundidad de color de 24 bits.

Distribución del relojPareja diferencial CLK. Arquitectura sincronizada con la fuente. Diseño de reloj del sistema simplificado. No se requiere coincidencia de sesgo complejo en los carriles de datos.

Modos de bajo consumoApoyo al estado LP11, LP10, LP00. Estandby de energía ultra baja. Despertar rápido del sueño. Extensión de la vida de la batería para aplicaciones móviles.

Modos de comando y vídeoModo de comando para la configuración de registros e imágenes estáticas Modo de video para transmisión en tiempo real Integración flexible del sistema Opción de bypass del buffer de fotogramas

│ ┃ ESPECIFICACIONES ELÉTRICAS ┃ │

La tensión de alimentación de entrada/salida (IOVCC)1.65V mínimo. 1.8V típico. 2.0V máximo. Compatibilidad de nivel lógico con procesadores de aplicaciones modernos. Conexión directa sin traducción de nivel para sistemas de 1.8V.

Voltado de alimentación analógico (VCI)2.5V mínimo. 2.8V típico. 3.3V máximo. Potencia del controlador de la pantalla central. Regulación estable requerida para el funcionamiento sin parpadeo.

Consumo actualCorriente de funcionamiento dependiente del contenido de la pantalla y la configuración de la luz de fondo. Corriente en modo de reposo minimizada para conservar la batería. Caracterización detallada disponible bajo petición.

Generación de unidad de puertaLos circuitos internos de la bomba de carga generan voltajes de conmutación TFT. Los rieles positivos y negativos derivados de una sola entrada de alimentación. No se requieren fuentes externas de alto voltaje.

¿Qué quieres decir?

Sistema de luz de fondo

Configuración de los LED14 LEDs blancos en serie paralela arquitectura óptica iluminada por el borde placa guía de luz de precisión difusor y películas de mejora de brillo

Parámetros eléctricosVoltado hacia adelante: 19.6V mínimo. 22.4V máximo. Corriente de funcionamiento típica de 40 mA. Se recomienda unidad de corriente constante para brillo uniforme.

Rendimiento de la luminanciaEspecificación que debe determinarse con una pila óptica completa.

Tiempo de vida operativo30Se define como una retención del 50% del brillo a 20 mA por LED. Se puede lograr una vida útil extendida con la reducción de la corriente y la gestión térmica.

Interfaz de controlConexiones de ánodo LEDA. Conexiones de cátodo LEDK. Compatible con la atenuación PWM. Soportado el ajuste de corriente analógica.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Tiempo y control

Arquitectura de restablecimientoPín de restablecimiento activo bajo. Impulso mínimo de 10 microsegundos. Período de inicialización de 120 milisegundos. Secuencias de estado interno de la máquina configuración de encendido. Carga de parámetros OTP durante el arranque.

Señales de efecto de desgarroImpulso de salida TE. Indicación del límite del marco. Sincronización del host para actualizaciones sin desgarros. Es esencial para una animación fluida y contenido de video.

Secuencia de potenciaOrden de aplicación IOVCC y VCI flexible. Liberación de RESET después de la estabilización del suministro. 15 milisegundos de retraso antes de la aceptación del comando. Indicación de lista después de la inicialización.

Gestión del estado de sueñoComando de espera de baja potencia, comando de espera para el funcionamiento normal, transición rápida de estado, retención de contexto opcional.

¿Qué quieres decir?

Resiliencia del medio ambiente

Temperatura de funcionamiento-20°C a +60°C para funciones de visualización y táctil.

Condiciones de almacenamiento-30°C a +70°C sin funcionamiento, humedad relativa del 20% al 90%, mayor estabilidad, compatibilidad con la logística global.

Validación por choque térmicoPrueba de 10 ciclos: exposición a -20°C, 30 minutos, exposición a +60°C, 30 minutos, estado estático, sin fallas mecánicas, sin degradación del rendimiento.

Operación a altas temperaturas+60°C operación continua. Validación de 96 horas. Sin pegadura de imagen. Sin cambio de color. Respuesta táctil mantenida.

Operación a baja temperatura-20°C de funcionamiento sostenido, validación de 96 horas, tiempo de respuesta dentro de las especificaciones, toque funcional en todas partes.

Humedad Resistencia50°C a 90% de humedad relativa, exposición de 96 horas, sin formación de burbujas, sin delaminado de sello, sin efectos del arco iris del marco.

¿Qué quieres decir?

Garantizar la calidad

Pruebas de producción100% de verificación eléctrica, inspección de defectos de píxeles según los estándares de la industria, validación de la linealidad de las coordenadas táctiles, medición de la uniformidad de la luz de fondo.

Validación de la fiabilidadCiclos de temperatura según la IEC 60068-2-14. Choque mecánico según la IEC 60068-2-27. Resistencia a las vibraciones según la IEC 60068-2-6.

Normas de aceptaciónTolerancia cero para segmentos faltantes, no hay cortes eléctricos, no hay segmentos poco claros, no hay condiciones de no visualización, no hay patrones anormales de visualización, no hay fugas de cristal líquido, la integridad del sello es obligatoria.

Cumplimiento medioambientalMateriales libres de plomo en todas partes. Conforme con la Directiva RoHS 2011/65/UE. Observado el reglamento REACH sobre restricciones de sustancias. Fabricación responsable certificada.

¿Qué quieres decir?

Orientación para la integración

Instalación mecánicaSe recomienda un soporte de cuatro bordes. Evite la carga puntual en el área activa. Mantenga la distancia a los elementos conductores. Protección ESD obligatoria durante la manipulación.

Diseño térmicoMonitoreo de la temperatura de las uniones de LED. Ruta de disipación de calor a través del PCB. Maximización del área de cobre en la región del ánodo. Desvalorización ambiental para recintos sellados.

Diseño eléctricoPlanos de tierra analógicos y digitales separados. Tierra de estrellas en la entrada de energía. Compatibilidad de longitud de traza MIPI. Impedancia diferencial de 100 ohmi. Escondimiento para aplicaciones sensibles a EMI.

Integración de softwareSecuencia de inicialización de Sitronix ST7703. Documentación del conjunto de comandos disponible. Configuración del firmware táctil a través de I2C. Bibliotecas de gestos de FocalTech.

Personalización ópticaForma y grosor de la lente de cobertura. Revestimiento antirreflejo. Tratamiento de superficie anti-reflejo. Integración de filtros de privacidad. Aperturas y recortes personalizados. Servicios de unión óptica disponibles.

¿Qué quieres decir?

Aplicaciones objetivo

Dispositivos médicos portátiles, terminales industriales de mano, equipos de prueba móviles, paneles de control domésticos inteligentes, interfaces de automatización de edificios, teclados de sistemas de seguridad, terminales de punto de venta.Sistemas de gestión de inventario. electrónica educativa. plataformas de desarrollo. electrodomésticos de consumo. pantallas de posventa de automóviles. instrumentación marina. dispositivos portátiles al aire libre.

¿Qué quieres decir?

Información sobre los pedidos

Designación del modeloTXW550039N0-CTP: el número de unidades de producción y el número de unidades de producción

FabricanteLa Comisión examinó si la información facilitada por la empresa en cuestión era suficiente para justificar su alegación.

Disponibilidad de muestrasMuestras de ingeniería típicamente 2-3 semanas. Tiempo de producción 4-6 semanas estándar. Precios de volumen negociados a partir de 1.000 unidades al año.

Servicios de personalizaciónForma y grosor del vidrio de la cubierta. Impresión y marca del logotipo. Encasillado y selección del brillo. Largo FPC y posición del conector. Personalización del voltaje de la interfaz. Modificación del firmware táctil.Enlace óptico a la lente de cubierta personalizadaApoyo a la certificación reglamentaria.
