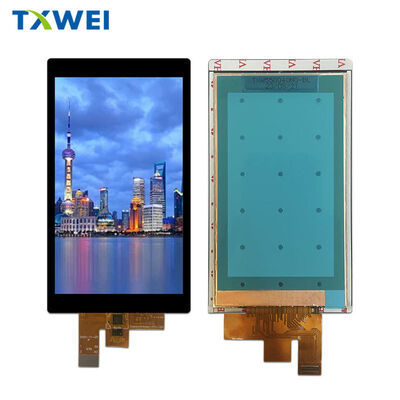

Módulo de cristal líquido TFT de pantalla LCD a color HD de interfaz MIPI de 5,5 pulgadas 1080*1920 HD

Productos

Módulo de cristal líquido TFT de pantalla LCD a color HD de interfaz MIPI de 5,5 pulgadas 1080*1920 HD

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16 días
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shenzhen, ciudad de Guangdong

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

TXW550040N0-CTP: el número de unidades de producción de las que se trate.

Documento

Resaltar:

5Display LCD MIPI TFT de 5 pulgadas

Pantalla LCD a color de 1080x1920 HD

Modulo de cristal líquido TFT de interfaz MIPI

Descripción del producto

TXW550040N0-CTP | Pantalla LCD MIPI Full HD de 5.46" con Táctil Capacitivo

Descripción General del Producto

El TXW550040N0-CTP es un módulo de pantalla TFT LCD premium de 5.46 pulgadas con resolución Full HD (1080×1920 píxeles) y panel táctil capacitivo integrado. Diseñada para aplicaciones de alto rendimiento, esta pantalla tipo IPS ofrece una precisión de color excepcional, amplios ángulos de visión e interacción táctil receptiva a través de una robusta interfaz MIPI DSI de 4 carriles.

Fabricado por Shenzhen Tianxianwei Technology, este módulo de pantalla combina tecnología de visualización de vanguardia con una construcción fiable de grado industrial, lo que lo hace ideal para dispositivos portátiles, controladores industriales, equipos médicos y electrónica de consumo que requieren un rendimiento visual superior.

Características Principales

Impresionante Rendimiento Visual

Experimente imágenes nítidas con una resolución de 1080×RGB×1920 píxeles y 16.7 millones de colores visualizables. La tecnología IPS (In-Plane Switching) garantiza una reproducción de color consistente y ángulos de visión completos de 178° desde todas las direcciones, eliminando el cambio de color y la pérdida de contraste independientemente de la posición de visualización.

Táctil Capacitivo Integrado

La estructura multitáctil G+F+F (Glass + Film + Film) incorpora el controlador Goodix GT911, que ofrece una detección táctil precisa y receptiva. La interfaz I²C garantiza una comunicación fluida con los procesadores host, mientras que los pines dedicados de interrupción y reinicio permiten una gestión eficiente de la energía y el reconocimiento de gestos.

Interfaz MIPI de Alta Velocidad

La señalización diferencial de alta velocidad MIPI DSI de cuatro carriles proporciona una transmisión de video fiable y de alto ancho de banda con EMI reducido. Este moderno estándar de interfaz permite diseños de cables más delgados y diseños de PCB simplificados en comparación con las soluciones RGB paralelas tradicionales.

Robusto Sistema de Retroiluminación

La configuración de retroiluminación LED de borde cuenta con 15 LED blancos de alta eficiencia que entregan 1200 cd/m² de luminancia típica. Con una vida útil de los LED de 30.000 horas y control de atenuación PWM externo, el módulo se adapta perfectamente a las condiciones de luz ambiental variables, desde luz solar intensa hasta entornos oscuros.

Especificaciones Técnicas

Características de la Pantalla

Tipo de Pantalla: TFT LCD IPS con modo Normalmente Negro Área Activa: 68.04 mm (H) × 120.96 mm (V) Formato de Píxeles: Disposición de franjas RGB de 1080 (H) × 1920 (V) Paso de Píxeles: 21 μm (H) × 63 μm (V) Profundidad de Color: 16.7 millones de colores (RGB de 24 bits) Dirección de Visualización: Todas las horas (óptima visualización de 360°) Relación de Contraste: 1200:1 (típica)

Especificaciones del Panel Táctil

Estructura Táctil: Multitáctil capacitivo G+F+F IC Controlador: Goodix GT911 Interfaz: I²C con salida de interrupción Dureza Superficial: ≥6H dureza al lápiz Transmitancia de Luz: ≥85% Voltaje de Operación: 2.8V – 3.3V (I/O), 1.8V (lógica)

Parámetros Eléctricos

IC Controlador TFT: Himax HX8399C Suministro Lógico (IOVCC): 1.65V – 3.3V (1.8V típica) Positivo Analógico (VSP): 4.8V – 6.0V Negativo Analógico (VSN): -6.0V – -4.8V Voltaje Directo de Retroiluminación: 28V – 32V Corriente de Retroiluminación: 60 mA (típica por cadena)

Dimensiones Físicas

Dimensiones del Módulo: 70.04 mm (W) × 128.29 mm (H) × 1.78 mm (T) Con Panel Táctil: 75.80 mm (W) × 139.90 mm (H) × 3.49 mm (T) Peso: TBD (diseño ligero)

Ambiental y Fiabilidad

Condiciones de Operación

Temperatura de Trabajo: -20°C a +60°C Temperatura de Almacenamiento: -30°C a +70°C Rango de Humedad: 20% – 90% RH (sin condensación)

Pruebas de Fiabilidad

Este módulo se somete a una validación de fiabilidad exhaustiva que incluye almacenamiento a alta temperatura durante 96 horas (+70°C), almacenamiento a baja temperatura durante 96 horas (-30°C), ciclos de temperatura de funcionamiento y pruebas de choque térmico (-20°C ↔ +60°C, 10 ciclos). Todas las pruebas confirman cero defectos funcionales, sin fugas de cristal líquido y un rendimiento óptico mantenido bajo condiciones de estrés.

Configuración de Pines de Interfaz

El conector FPC de 40 pines proporciona una integración completa del sistema:

• Rieles de alimentación: GND, IOVCC (1.8V), suministros analógicos VSP/VSN, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 pares de carriles de datos (D0±, D1±, D2±, D3±) más par de reloj (CLK±) • Interfaz táctil: CTP_SDA, CTP_SCL, CTP_INT, CTP_RST • Señales de control: RESET, TE (efecto de desgarro), PWM (atenuación de retroiluminación) • Retroiluminación: conexiones de ánodo y cátodo LEDA/LEDK

Todos los pares diferenciales de alta velocidad admiten el estado de baja potencia LP-11 para un funcionamiento energéticamente eficiente.

Secuencia y Temporización de Alimentación

El IC controlador HX8399C requiere una secuencia de encendido específica: VDD1/HS_VCC debe estabilizarse antes de la activación de VSP/VSN, con retrasos mínimos de 1 ms entre etapas. El reinicio por hardware (RESX) debe mantenerse bajo durante ≥10μs después de la estabilización de la alimentación, y la inicialización completa requiere 120 ms antes de los comandos de encendido de la pantalla.

La secuencia de apagado invierte este orden, asegurando que los paquetes de video MIPI terminen antes de la eliminación del suministro para evitar la retención de imágenes y el daño del controlador.

Aplicaciones

• Paneles HMI industriales y terminales portátiles • Pantallas de diagnóstico médico y equipos portátiles • Interfaces de control de hogar inteligente • Sistemas de infoentretenimiento para automóviles • Electrónica de consumo de alta gama y dispositivos de juego • Instrumentación de prueba y medición

Garantía de Calidad

Fabricado bajo procesos certificados por ISO con inspección del 100% de defectos críticos, incluyendo segmentos faltantes, cortocircuitos y uniformidad óptica. Las condiciones de inspección siguen protocolos estandarizados: iluminación de 1000±200 lux, distancia de visualización de 30 cm, ángulo de observación de 45°±10°.

La construcción conforme a RoHS garantiza la responsabilidad ambiental con materiales sin plomo en todo momento.

Embalaje y Logística

Embalaje individual en bolsa de burbujas antiestática con agrupación de 5 unidades, protección de contenedor de espuma absorbente de impactos y sellado de cartón reforzado. Etiquetado y configuraciones de embalaje personalizadas disponibles para pedidos a granel.

Soporte y Documentación

Documentación técnica completa que incluye secuencias de código de inicialización, diagramas de temporización y notas de aplicación disponibles bajo petición. Soporte de ingeniería proporcionado para consultoría de integración y desarrollo de firmware personalizado.
