5Pantalla LCD de 5 pulgadas 1080X1920TFT pantalla vertical Interfaz MIPI con pantalla LCD táctil de 5 pulgadas

Productos

5Pantalla LCD de 5 pulgadas 1080X1920TFT pantalla vertical Interfaz MIPI con pantalla LCD táctil de 5 pulgadas

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16 días
Forma De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Shenzhen, ciudad de Guangdong

Nombre de la marca

TXWEI

Certificación

ISO9001 IS014001 IATF16949

Número de modelo

TXW550052N0-AS: el valor de las emisiones de CO2 en el aire

Documento

Resaltar:

5Display LCD TFT de 5 pulgadas

Pantalla LCD de interfaz MIPI

Pantalla táctil vertical de 1080X1920

Descripción del producto

TXW550052N0-AS: el valor de las emisiones de gases de efecto invernadero en el aire

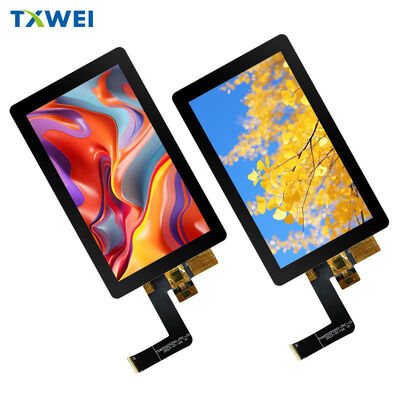

5.46" Full HD IPS módulo de pantalla LCD

Con panel táctil capacitivo integrado

◆ ◆ ◆Los aspectos más destacados del producto◆ ◆ ◆

Experiencia visual de primera calidad gracias a la tecnología IPS avanzada

Este módulo de visualización de 5,46 pulgadas tiene características impresionantes1080 × 1920 Full HDResolución con16.7 millones de colorespara imágenes reales a la vida.

Visión ultra ancha

178°No hay cambios de color, no hay pérdida de contraste.

Integración táctil sin fisuras

G+F+Funa estructura capacitiva de varias capas conEl Goodix GT911El controlador garantiza un rendimiento multi-toque rápido y preciso para una interacción intuitiva del usuario en toda la superficie activa.

▌ ▌ ▌Especificaciones básicas▌ ▌ ▌

Configuración de la pantalla

Medidas para la zona de exhibición activa68.04 mm × 120.96 mmconSe aplicará el método siguiente:Disposición de los píxeles en configuración de banda.

Diseño de píxeles cuadrados

63 μm × 63 μmel paso de los píxeles proporciona una calidad de imagen uniforme sin distorsión.

Desempeño del color

16.7 millonescolores seleccionables por software.

El modo de ver la libertad

Todo el tiempo.Apoyo de dirección. Ángulos óptimos de visión de 360°.

Tecnología de conductores probada

Himax HX8399-CIC de conductor aprobado por la industria.

¿Qué quieres decir?

Interfaz y conectividad

Interfaz DSI MIPI de alta velocidad moderna con arquitectura de señalización diferencial de 4 carriles

El conector FPC de 39 pines proporciona una integración integral del sistema a través de protocolos MIPI estándar de la industria,permitiendo diseños de cables más delgados y diseños de PCB simplificados en comparación con las soluciones RGB paralelas heredadas.

Entrega de energía robusta

Los puntos de tierra múltiples aseguran un potencial de referencia estable en todo el sistema.1.8Vcon1.65V ~ 3.3Vtolerancia para la compatibilidad con el procesador host flexible.Las emisiones de dióxido de carbono de los motores de combustión renovable se calcularán de acuerdo con el método de ensayo.El subsistema de contacto recibe datos aislados.3.3VEl sistema de retroiluminación se conecta a través de terminales de ánodo LEDA y catodo LEDK dedicados.

Transmisión de datos de alta velocidad

Cinco pares de diferenciales manejan la comunicación MIPI:Carril de reloj (CLKP/CLKN) sincroniza la transferencia de datos mientras que cuatro carriles de datos (D0 a D3) transportan flujos de píxeles empaquetados a gran ancho de banda con interferencias electromagnéticas mínimas.

Arquitectura de control inteligente

RESET activo-bajo permite la recuperación de hardware. La señal TE sincroniza las actualizaciones de la memoria de fotogramas para evitar la ruptura de artefactos. La salida PWM se conecta a controladores de LED externos para un control de brillo preciso.El subsistema táctil se comunica a través del bus I2C (CTP_SCL/CTP_SDA) con líneas de interrupción (CTP_INT) y reinicio (CTP_RST) dedicadas para una gestión eficiente de eventos..

● ● ●Sistema de luz trasera● ● ●

Array de LED Edge-Lit con 15 LED blancos de alta eficiencia

La sofisticada configuración de iluminación de borde proporciona una iluminación uniforme en toda la zona de visualización activa con una penalización mínima de espesor.

Características eléctricas

La tensión de avance funciona entre28 V ~ 32 Vcon60 mAcorriente típica por cuerda.

Rendimiento óptico

El conjunto combinado de LCD y panel táctil logra1100 cd/m2luminosidad típica con≥ 85%uniformidad en toda la superficie de visión.

Confiabilidad a largo plazo

Clasificación de la vida útil del LED de30,000 horasLas corrientes más altas reducen proporcionalmente la vida útil operativa.

¿Qué quieres decir?DIMENSIONES físicas¿Qué quieres decir?

Factor de forma compacto para aplicaciones con espacio limitado

Medidas del módulo LCD70.04 mm × 128.29 mm × 1.68 mm(ancho × altura × grosor).

Asamblea integrada

Con el panel táctil capacitivo conectado, las dimensiones generales se convierten en85Las medidas de ensayo se aplicarán en el caso de los productos de la categoría II..

Construcción ligera

Especificación de peso a determinar en función de la configuración final y de los componentes opcionales.

¿ Qué pasa?Clasificaciones medioambientales¿ Qué pasa?

Rango de temperatura de funcionamiento ampliado para aplicaciones exigentes

El módulo funciona de forma fiable desde-20 °C a +70 °Ccon tolerancia a la humedad de20% ~ 90% de HRCNo condensado.

Condiciones de almacenamiento seguro

Rango de temperatura de almacenamiento extendido-30 °C a +80 °Cmantener las mismas limitaciones de humedad.

¿Qué quieres decir?

Aseguramiento de fiabilidad

¿Qué quieres decir?

Criterios de aceptación estrictos
Cero defectos funcionales permitidos, incluyendo segmentos faltantes, cortes eléctricos o degradación de la claridad de la pantalla.Las anomalías prohibidas incluyen la formación de burbujas a baja temperatura, el aflojamiento del sello de extremo, los efectos del arco iris del marco o la degradación del rendimiento óptico después de la validación de estrés.
¿Qué quieres decir?Secuencia de tiempo y potencia¿Qué quieres decir?Secuencia de inicialización crítica para una operación fiable del controlador
El circuito integrado del controlador Himax HX8399-C requiere una secuenciación de potencia precisa para garantizar una inicialización adecuada y evitar daños potenciales a los generadores de voltaje internos.
Procedimiento de encendido paso a paso
En primer lugar, estabilizar VDD1 y HS_VCC suministros lógicos, manteniendo la estabilidad para el mínimo1 msActivar las fuentes analógicas VSP y VSN con cero retraso desde el paso anterior.1 msDespués de completar la estabilización de suministro, configure todos los datos MIPI y los carriles de reloj al estado de baja potencia LP-11 antes de liberar el restablecimiento. Después de liberar el restablecimiento, espere> 50 msAntes de transmitir los comandos de inicialización, emita el comando SLPOUT para salir del modo de reposo.120 msDespués de SLPOUT antes de enviar el comando de activación de la pantalla DISPON. Finalmente, comience la transmisión de paquetes de video MIPI sin restricción de tiempo superior.
Secuencia de apagado controlada
Invertir el orden de activación con≥ 20 μsretrasos entre cada etapa de desactivación del suministro para evitar fenómenos de retención de imagen y garantizar una protección completa del conductor.
¿Qué quieres decir?Performanzas ópticas¿Qué quieres decir?Medición cuantificada del contraste
Se aplicará el método de cálculo de las pérdidas de crédito.
Donde L255 representa la medición de la luminancia en el nivel de gris 255 (blanco completo) y L0 representa la luminancia en el nivel de gris 0 (negro completo).
Caracterización de la respuesta dinámica
El tiempo de subida (tonelada) mide la transición del 10% al 90% de la respuesta óptica.
Protocolo de medición normalizado
Todas las caracterizaciones ópticas realizadas después de 20 minutos de estabilización térmica a una temperatura ambiente de 25 ± 2 °C.El sistema de retroiluminación requiere un período de calentamiento de 20 minutos en un entorno sin viento antes de comenzar la medición..La instrumentación utiliza Autronics DMS 803 o una combinación de fotómetro/espectrógrafo equivalente con punto de medición de 3 mm de diámetro dentro de un ambiente de cámara oscura, eliminando la contaminación por luz externa..
¿Qué quieres decir?Aplicaciones típicas¿Qué quieres decir?Escenarios de despliegue industrial y comercial
Los terminales industriales portátiles que requieren pantallas robustas y fiables en entornos exigentes.Equipo médico de diagnóstico y dispositivos portátiles de seguimiento del paciente. interfaces de control doméstico inteligente y sistemas de automatización residencial. electrónica de consumo de gama alta donde la calidad de la pantalla diferencia el posicionamiento del producto.Instrumentos de ensayo y medición de precisión que requieren una reproducción precisa del color- Sistemas de infoentretenimiento y pantallas digitales de los salpicaderos.
¿Qué quieres decir?Calidad y conformidad¿Qué quieres decir?Estándares de fabricación estrictos
Las instalaciones de producción mantienen la certificación ISO con sistemas integrales de gestión de la calidad.Los protocolos de inspección óptica estandarizados especifican una intensidad de iluminación de 1000±200 lux., distancia de visión de 30 cm y ángulo de observación de 45°±10° para la evaluación objetiva de defectos.
Responsabilidad ambiental
Está lleno.Cumplimiento de la Directiva RoHSEl proceso de fabricación se realiza mediante la selección de materiales libres de plomo durante todo el proceso de fabricación.
