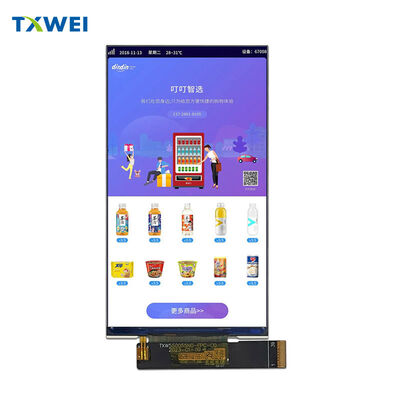

Pantalla TFT LCD de 5.5 pulgadas 1080*1920ips pantalla vertical de alta definición con conector MIPI, se puede combinar con pantalla de dispositivo portátil TP

Productos

Pantalla TFT LCD de 5.5 pulgadas 1080*1920ips pantalla vertical de alta definición con conector MIPI, se puede combinar con pantalla de dispositivo portátil TP

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Número de modelo

TXW550055N0: el valor de las emisiones de CO2

Documento

Área activa:

68,04 (H) * 120,96 (V)

Corriente de retroiluminación:

Grados de lumen:

520cd/m²

temperatura de almacenamiento:

-30 + 80 °C

Cuenta de los pines de Lcm:

39 pines

Proceso de laminado:

Todo en punto

Número de píxeles:

1080*1920

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.:

70.04*128.29*1. ¿Qué es eso?68

Resaltar:

5Pantalla LCD TFT de 5 pulgadas

Pantalla IPS de alta definición 1080x1920

Módulo LCD con conector MIPI

Descripción del producto

TXW550055N0

Módulo de pantalla LCD IPS Full HD de 5,46"

◆ ◆ ◆ RESUMEN DEL PRODUCTO ◆ ◆ ◆

Pantalla LCD TFT premium de 5,46 pulgadas que ofrece una impresionante resolución Full HD a través de tecnología IPS avanzada para aplicaciones que requieren un rendimiento visual excepcional y una amplia flexibilidad de visualización.

1080 × 1920 píxeles. 16,7 millones de colores. Modo Normalmente Negro.

Fabricado por Shenzhen Tianxianwei Technology con controlador IC Himax HX8399-C e interfaz de alta velocidad MIPI DSI de 4 carriles.

▌▌▌ ESPECIFICACIONES DE LA PANTALLA ▌▌▌

Área activa y resolución

El área de visualización activa mide 68,04 mm × 120,96 mm con 1080 × RGB × 1920 configuración de píxeles en disposición de franjas RGB. El paso de píxel cuadrado de 63 μm × 63 μm garantiza una calidad de imagen uniforme sin distorsión geométrica.

Tecnología IPS

Soporte de dirección de visualización "Todo el día" que ofrece color y contraste consistentes desde todos los ángulos. Sin cambio de color. Sin compromisos.Rendimiento del color

16,7 millones de

 colores seleccionables por software. Modo Normalmente Negro para negros profundos y contraste superior.════════════════════════════════════════

INTERFAZ Y CONECTIVIDAD

Arquitectura MIPI DSI moderna de 4 carriles

La señalización diferencial de alta velocidad a través del conector FPC de 39 pines permite una transmisión de video confiable con EMI reducida e integración de PCB simplificada en comparación con las interfaces paralelas heredadas.

Suministro de energía

Suministro lógico IOVCC a

1,8V (tolerante a 1,65V ~ 3,3V). Controladores analógicos alimentados por VSP/VSN a ±4,8V ~ ±6,0V. Los controladores de puerta generan VGH (+11V) y 50°C × 90% HR internamente para la conmutación TFT.Pares diferenciales

El carril de reloj (CLKP/CLKN) más cuatro carriles de datos (D0-D3) manejan flujos de píxeles empaquetados. La señal TE evita el desgarro. La salida PWM permite el control del controlador LED externo.

● ● ●

SISTEMA DE RETROILUMINACIÓN ● ● ●Matriz LED de iluminación de borde con 14 LED blancos de alta eficiencia

La iluminación de borde sofisticada proporciona una iluminación uniforme con un grosor mínimo.

Parámetros eléctricos

Voltaje directo

19,6V ~ 22,4V. Corriente típica 40 mA por cadena.Salida óptica

520 cd/m²

 luminancia típica con panel LCD.Fiabilidad

30.000 horas

 de vida útil de los LED al 50% de brillo a 20 mA de funcionamiento.★ ★ ★

CLASIFICACIONES AMBIENTALES ★ ★ ★Rango de operación

Temperatura de trabajo de -20°C a +70°C. Tolerancia de humedad de

20% ~ 90% HR.Condiciones de almacenamientoRango de almacenamiento extendido de -30°C a +80°C.

╔══════════════════════════════════════╗

VALIDACIÓN DE FIABILIDAD╚══════════════════════════════════════╝

Pruebas exhaustivas de estrés ambiental

Almacenamiento a alta temperatura a

+80°C

 durante 96 horas. Almacenamiento a baja temperatura a

-30°C durante 96 horas. Extremos de temperatura de funcionamiento validados a +70°C y -20°C durante 96 horas cada uno. Almacenamiento a alta temperatura/humedad a 50°C × 90% HR durante 96 horas. Ciclos de choque térmico -20°C ↔ +60°C durante 10 ciclos.Cero defectos aceptadosSin segmentos faltantes. Sin cortocircuitos. Sin fugas de cristal líquido. Sin burbujas. Sin fallos de sellado.◈

RENDIMIENTO ÓPTICO

◈

Contraste y respuesta700:1 de relación de contraste mínima.

1000:1

 típica. Tiempo de respuesta 35 ms típico, 45 ms máximo.Libertad de visualización80° ángulos de visión típicos en todas las direcciones (arriba, abajo, izquierda, derecha) manteniendo una CR ≥ 10.

Gama de colores

60% ~ 70% de cobertura NTSC para una reproducción de color vibrante.
