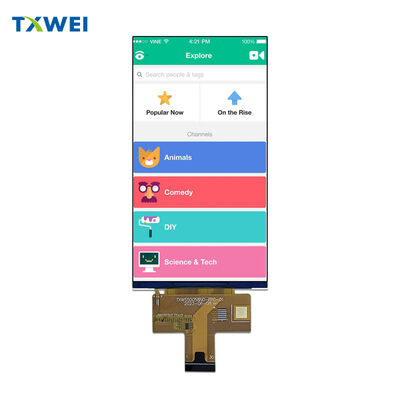

Pantalla TFT original nueva de 5,5 pulgadas 720×1280 pantalla vertical de alta definición pantalla LCD de 25 pines interfaz MIPI

Productos

Pantalla TFT original nueva de 5,5 pulgadas 720×1280 pantalla vertical de alta definición pantalla LCD de 25 pines interfaz MIPI

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Número de modelo

Se aplicará el procedimiento siguiente:

Documento

Área activa:

68,04 (H) * 120,96 (V)

Temperatura de funcionamiento:

-20+70

Tipo LCD:

Normalmente negro

Elemento de accionamiento:

Matriz activa TFT

Número de píxeles:

Se trata de un sistema de visualización de la imagen.

ECHADA DEL PIXEL (W*H):

0.00945 ((H) * 0.0945 ((V)

Grados de lumen:

300cd/m²

Arreglo de píxeles:

Bandas RGB

Resaltar:

Pantalla LCD TFT de 5

5 pulgadas con interfaz MIPI

Pantalla LCD vertical de alta definición de 720×1280

Descripción del producto

Se aplicará el procedimiento siguiente:

5.5" HD IPS módulo de pantalla LCD

◆ ◆ ◆Resumen del producto◆ ◆ ◆

pantalla LCD TFT de 5,5 pulgadas de alto rendimiento con resolución HD y tecnología IPS avanzada,diseñado para aplicaciones que requieren un rendimiento visual fiable con una amplia flexibilidad de visualización y una conectividad de interfaz MIPI moderna.

720 x 1280 píxeles, 16,7 millones de colores, normalmente en modo negro.

Fabricado por Shenzhen Tianxianwei Technology con IC de conductor ILI9881C y interfaz de diferencial de alta velocidad MIPI DSI de 4 carriles.

▌ ▌ ▌Especificaciones de la pantalla▌ ▌ ▌

Área activa y configuración de píxeles

Medidas para la zona de exhibición activa68.04 mm × 120.96 mmcon720 × RGB × 1280La distribución de los píxeles en la configuración de banda RGB.0.0945 mm × 0,0945 mmgarantiza la exactitud geométrica y la reproducción uniforme de la imagen en toda la superficie de visualización.

Ventajas de la tecnología IPS

Todo el tiempo.el apoyo de la dirección de visión elimina el cambio de color y la pérdida de contraste desde cualquier ángulo de visión.

Profundidad del color

16.7 millonesLos colores seleccionados por software proporcionan imágenes ricas y vibrantes para aplicaciones exigentes.

¿Qué quieres decir?

Interfaz y conectividad

Arquitectura moderna de MIPI DSI de 4 carriles

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Configuración completa del pin

Cuatro pares de carriles de datos (D0±, D1±, D2±, D3±) manejan flujos de píxeles con reloj incorporado.Varios puntos de tierra aseguran la integridad de la señal.

Los rieles de suministro de energía

IOVCC en el1.8Vpara la interfaz lógica.3.3Vpara el controlador LCD. Pinos externos VSP/VSN disponibles para la generación de alimentación analógica. Terminal LEDA/LEDK dedicados para la conexión de retroiluminación.

Apoyo del panel táctil

Las disposiciones de interfaz táctil integrada incluyen CTP_SDA y CTP_SCL para la comunicación I2C, CTP_INT para la señalización de interrupción, CTP_RST para el restablecimiento del controlador y CTP_VCC para la comunicación I2C.2.8V ~ 3.3VToque la fuente de alimentación.

● ● ●Sistema de luz trasera● ● ●

Array de LED de Edge-Lit

La configuración de iluminación de borde eficiente con múltiples LED blancos proporciona una distribución uniforme del brillo.

Parámetros eléctricos

Rango de voltaje hacia adelante20 V ~ 23 V. Corriente de funcionamiento40 mAtípico por cadena.

Rendimiento óptico

300 cd/m2luminancia mínima conEl 80%uniformidad típica en toda la zona activa.

Duración de la vida

30,000 horasVida útil del LED hasta un 50% de brillo en condiciones de corriente nominal.

¿ Qué pasa?Clasificaciones medioambientales¿ Qué pasa?

Condiciones de funcionamiento

-20 °C a +70 °Cel rango de temperatura de trabajo.20% ~ 90% de HRCtolerancia a la humedad sin condensación.

Capacidad de almacenamiento

-30 °C a +80 °Cel amplio rango de temperatura de almacenamiento mantiene la integridad del producto durante el transporte y el almacenamiento.

¿Qué quieres decir?

Aseguramiento de fiabilidad

¿Qué quieres decir?

Validación rigurosa del estrés ambiental

Pruebas de almacenamiento a altas temperaturas en+ 80°CValidación de almacenamiento a baja temperatura en-30 °CLas temperaturas extremas de funcionamiento confirmadas en+ 70°Cy-20 °CLa exposición a altas temperaturas y humedad en60 °C × 90% de HRCciclo de choque térmico entre-20°C y +70°Cdurante 10 ciclos completos con períodos de espera de 30 minutos.

Criterios de aceptación de cero defectos

No se permiten fallos funcionales, incluidos segmentos faltantes, cortes eléctricos o degradación de la claridad de la pantalla.No hay formación de burbujas a baja temperatura, el end seal aflojamiento, o el marco de los efectos del arco iris aceptable.

¿Qué quieres decir?Secuencia de tiempo y potencia¿Qué quieres decir?

Requisitos de inicialización críticos

La secuenciación de encendido adecuada asegura una inicialización confiable del circuito integrado del controlador y evita daños potenciales a los generadores de voltaje internos.Los carriles MIPI entran en el estado de baja potencia LP-11 durante el período de restablecimiento.

Especificaciones de tiempo de reinicio

Duración mínima de los pulsos RESX10 μsPara el reconocimiento de reinicio válido.5 msEl uso de la memoria de registro es típico para la carga de registros desde EEPROM.120 msmáximo requerido cuando se aplica el restablecimiento durante el modo de reposo para una secuencia de blanqueo completa.

Protección contra el rechazo de picos

Impulsos de reinicio más cortos que5 μsLas pulsaciones más largas que10 μsLa región de transición entre5 y 10 μsinicia la secuencia de reinicio con reconocimiento garantizado.

¿Qué quieres decir?Performanzas ópticas¿Qué quieres decir?

Definición de la relación de contraste

El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.

Donde L63 representa la luminancia en el nivel de gris 63 y L0 representa la luminancia en el nivel de gris 0.

Características del tiempo de respuesta

El tiempo de subida (tonelada) mide la transición del 10% al 90% de la respuesta óptica.

Medición del ángulo de visión

El sistema de coordenadas estándar define la dirección de las 12 horas como referencia. Los ejes X+ y X- representan ángulos horizontales de visión.Los ejes Y+ y Y- representan ángulos verticales de visión con dirección de las 6 horas a 90°.

¿Qué quieres decir?DIMENSIONES físicas¿Qué quieres decir?

Perfil del módulo compacto

Dimensiones generales70.34 mm × 128.10 mm × 1.62 mm(ancho × altura × grosor) permiten la integración en aplicaciones con espacio limitado.

Construcción ligera

Especificación de peso que se determinará en función de la configuración final y de los requisitos específicos del cliente.
