5Display de pantalla LCD de 5 pulgadas IPS con vista completa MIPI 720*1280Display de pantalla LCD

Productos

5Display de pantalla LCD de 5 pulgadas IPS con vista completa MIPI 720*1280Display de pantalla LCD

Cuota De Producción:	Negociar
Precio:	negotiate
Embalaje Estándar:	Cartulina
Período De Entrega:	16
Forma De Pago:	L/C TT D/P
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Cantón, China

Nombre de la marca

TXWEI

Certificación

CE ROHS FCC

Número de modelo

TXW550060N0

Documento

Interfaz LCM:

Interfaz MIPI

Cuenta de los pines de Lcm:

30PIN

Voltado del retroiluminador:

temperatura de almacenamiento:

-30 + 80 °C

Grados de lumen:

1000cd/m²

Número de píxeles:

720*1280

Elemento de accionamiento:

Matriz activa TFT

ECHADA DEL PIXEL (W*H):

0.00945 ((H) * 0.0945 ((V)

Resaltar:

5Pantalla LCD IPS MIPI de 5 pulgadas

Módulo de visualización LCD 720X1280 TFT

pantalla LCD de visualización completa

Descripción del producto

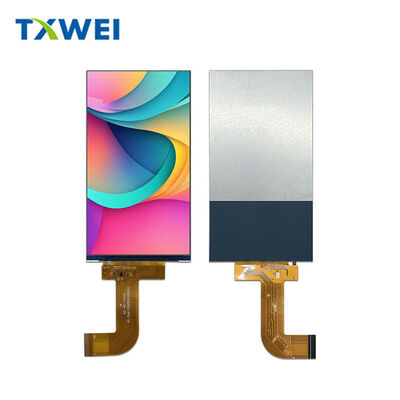

TXW550060N0

Módulo de pantalla IPS industrial de 5,5"

Óptica de precisión. Resistencia industrial. Integración limpia.

Rendimiento visual

720 × RGB × 1280 resolución nativa. 294 PPI densidad de píxeles. Cada elemento se representa con una definición nítida, desde texto fino hasta formas de onda complejas.

Tecnología IPS ofrece libertad de ángulo de visión completo. Sin inversión de color en ángulos oblicuos. Sin degradación del contraste al verlo desde abajo o desde el lateral. El panel funciona de manera idéntica, ya sea montado horizontalmente en un instrumento de escritorio o verticalmente en un escáner portátil.

16,7 millones de colores seleccionables mediante calibración por software. Degradados suaves. Tonos de piel precisos en imágenes médicas. Codificación de colores precisa en aplicaciones HMI industriales.

Área activa: 68,04 mm × 120,96 mm
Geometría de píxeles: Raya RGB, paso de 0,0945 mm × 0,0945 mm
Modo de pantalla: Normalmente negro: negros profundos, alto contraste

Resistencia ambiental

Las pantallas industriales no viven en oficinas con clima controlado. Esta está construida para la realidad.

Temperatura de funcionamiento: -20 °C a +60 °C
Suelos de almacenamiento en frío en centros logísticos. Salpicaderos de vehículos en calor del desierto. El módulo mantiene especificaciones ópticas y eléctricas completas en todo el rango.

Temperatura de almacenamiento: -30 °C a +80 °C
Almacenamiento prolongado. Tránsito a través de climas extremos. Supervivencia sin energía sin delaminación, degradación del sellado o daño del cristal líquido.

Tolerancia a la humedad: Hasta 90% HR
Instalaciones costeras. Plantas de procesamiento de alimentos. Compartimentos de equipos limpiados con vapor. La electrónica interna permanece protegida.

Interfaz de señal: MIPI DSI

Los sistemas integrados modernos exigen velocidad y simplicidad. La interfaz MIPI DSI de 4 carriles ofrece ambas cosas.

Pares de datos diferenciales: D0N/D0P a D3N/D3P: cuatro carriles independientes de alta velocidad para transmisión de ráfagas de datos de píxeles
Reloj diferencial: CLKN/CLKP: referencia de temporización dedicada
Señales de control: RST (reinicio de hardware, activo bajo), TE (sincronización de fotogramas de efecto de desgarro), LCD_ID (identificación del módulo)

Rieles de alimentación:
— VDD_3.3V para el núcleo lógico
— IOV_1.8V para E/S de interfaz
— Planes GND para rutas de retorno limpias

Treinta pines en total. Conector FPC compacto. Diseño de PCB sencillo. Menor interferencia electromagnética en comparación con alternativas RGB paralelas. Longitudes de traza más cortas. Requisitos de blindaje más simples.

Sistema de iluminación

Arquitectura del controlador: ILI9881Cretroiluminación LED de borde utiliza 15 emisores blancos en configuración eléctrica en serie.

Características eléctricas:
— Tensión directa: 16,8 V a 18,6 V
— Corriente típica: 100 mA
— Entrada de alimentación: LEDA (ánodo) × 4 pines, LEDK (cátodo) × 4 pines

Salida óptica:
— Luminancia típica: 1050 cd/m² con pila LCD
— Uniformidad: Consistente en el área activa, sin atenuación de borde ni caída en las esquinas

Longevidad:
— Vida útil nominal de 20.000 horas hasta el 50% de brillo inicial (a 20 mA por LED)
— Años de funcionamiento continuo en aplicaciones industriales siempre activas
— Ciclos de mantenimiento reducidos. Menor coste total de propiedad.

Diseño mecánico

Envolvente del módulo: 70,34 mm × 128,10 mm × 1,62 mm

Arquitectura del controlador: ILI9881Cgrosor de 1,62 mm incluye todas las capas ópticas, el IC controlador y el conjunto de retroiluminación. Sin placas de controlador externas. Sin módulos inversores separados. Todo integrado en una única pila delgada.

La pestaña FPC

 se extiende desde el borde de la pantalla para una integración mecánica flexible. Enrútela a través de bisagras. Dóblela alrededor de componentes internos. Pase por aberturas estrechas del chasis. El diseño mecánico se adapta a sus restricciones de diseño industrial, no al revés.
Consideraciones de montaje:
— Áreas de borde no activas para adhesivo o retención de bisel
— Perímetro compatible con sellado para carcasas con clasificación IP

— Puntos de conexión a tierra para cumplimiento de EMI

Arquitectura del controlador: ILI9881CEl controlador de chip único ILI9881C

 integra todas las funciones de control de pantalla.Controlador de fuente:
 720 canales: uno por columna de subpíxel RGBControlador de puerta:
 1280 canales: uno por línea de escaneo horizontalConvertidor CC-CC:
 Generación en chip de AVDD, AVEE y otros voltajes de polarización internos a partir de una única entrada de 3,3 VCorrección gamma:
 Programable en 64 pasos por canal de colorGestión de energía:

 Modo de suspensión, espera profunda y estados activos con transiciones de activación de sub-milisegundoAlmacenamiento de configuración:

La EEPROM interna conserva la calibración de fábrica, la configuración de VCOM y los valores predeterminados de encendido. No se requiere configuración externa después de la integración inicial.

Temporización y control
Secuencia de reinicio:
— Ancho de pulso mínimo: 10 microsegundos
— Tiempo de cancelación de reinicio: 5 milisegundos (activación estándar), 120 milisegundos (recarga completa de registros desde EEPROM)

— Retraso obligatorio de 5 milisegundos antes del primer comando después de la liberación del reinicio
Secuenciación de potencia:
— VDDI (tensión de E/S) estable antes que VCI (núcleo analógico)
— Ambos rieles estables antes de la desasertación de RESX
— Estado LP-11 en los carriles MIPI durante la activación

— Retraso >1 milisegundo antes de la entrada en modo de alta velocidad MIPI
Salida de efecto de desgarro:
— El pin TE proporciona sincronización de límites de fotogramas
— Elimina el desgarro visual en escenarios de actualización parcial

— Esencial para visores de cámara y aplicaciones de osciloscopio en tiempo real

Verificación de fiabilidad

Cada lote de producción se somete a cribado de estrés ambiental.Almacenamiento a alta temperatura:
horas a +80 °C: valida la integridad del sellado, la adhesión del polarizador y la estabilidad del materialAlmacenamiento a baja temperatura:
horas a -30 °C: confirma la capacidad de arranque en frío y la resistencia al choque térmicoFuncionamiento a alta temperatura:
horas a +60 °C con alimentación: ejercita el IC controlador, la retroiluminación y la interconexión eléctrica bajo carga térmicaFuncionamiento a baja temperatura:
horas a -20 °C con alimentación: verifica la fluidez del cristal líquido y el tiempo de respuesta en extremos de viscosidadAlmacenamiento en humedad:
horas a 60 °C / 90% de humedad relativa: prueba la resistencia a la entrada de humedad y la inmunidad a la corrosiónCiclos de choque térmico:

 10 ciclos completos, de -30 °C a +80 °C, con pausas de 30 minutos: acelera el estrés de vida en interfaces de materiales disímiles
Criterios de aceptación:
— Cero fallos funcionales
— Sin segmentos faltantes, píxeles en cortocircuito o anomalías de visualización
— Sin fugas de cristal líquido
— Sin formación de burbujas a baja temperatura

— Sin aflojamiento del sello final ni efectos de arcoíris en el marco

Cumplimiento y materialesCumple con la directiva RoHS
 — todos los materiales y procesos sin plomoOpciones sin halógenos
 disponibles bajo pedidoDivulgación de sustancias REACH
 proporcionada para documentación regulatoriaInformes de minerales en conflicto

admitidos para la transparencia de la cadena de suministro

Soporte de integraciónDisponibilidad de muestras:
 Las muestras de ingeniería suelen enviarse en 5 días hábilesKit de evaluación:
 Placa controladora opcional con puente HDMI a MIPI para prototipado rápidoMuestras mecánicas:
 Unidades no funcionales para comprobación de ajuste y desarrollo de utillajesDocumentación técnica:

 Hoja de datos completa, ejemplos de código de inicialización, informes de mediciones ópticasSoporte de ingeniería de aplicaciones:
