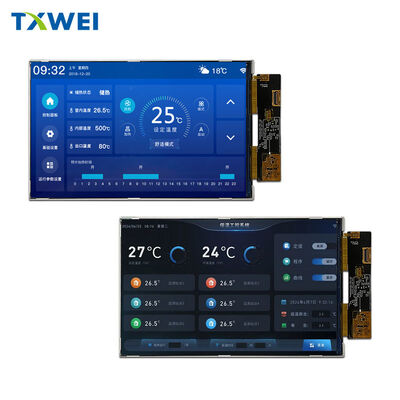

Display de 8 pulgadas 1200*1920 Equipo de seguridad Display MIPI Interfaz Módulo LCD Display Opcional con pantalla táctil

Productos

Display de 8 pulgadas 1200*1920 Equipo de seguridad Display MIPI Interfaz Módulo LCD Display Opcional con pantalla táctil

Cuota De Producción:	1
Precio:	Negociable
Período De Entrega:	7-16 días
Forma De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

SHENZHEN

Nombre de la marca

TXWEI

Certificación

CE FCC ROHS

Número de modelo

TXW800042B0

Documento

Número de píxeles:

1200*1920

Dirección de visualización:

Interfaz de visualización:

MIPI 4 carril

Brillo:

500 nits

Área activa:

107.64 por 172.22

Tamaño del contorno:

114,6*184,1*2,8mm

Temperatura de funcionamiento:

-10 + 60 °C

Temperatura de almacenamiento:

-20+70 ℃

Número de pines:

31pin

Resaltar:

Módulo de pantalla LCD MIPI de 8 pulgadas

pantalla del lcd del tft 1200x1920

pantalla táctil de los equipos de seguridad

Descripción del producto

✦ TXW800042B0 ✦

Módulo de pantalla WQXGA+ ultradelgado de 8.0"

➤ Resolución de 1200×1920 · MIPI DSI de 4 carriles · 550 cd/m² · Perfil de 2.8 mm · Visualización en todas las direcciones

◆◆◆ La pantalla que redefine la excelencia visual portátil ◆◆◆

En un mundo donde cada milímetro cuenta y cada píxel importa, el TXW800042B0 emerge como la solución de pantalla definitiva de 8.0 pulgadas para diseñadores que se niegan a comprometer. Diseñado por Shenzhen Tianxianwei Technology, esta obra maestra ofrece resolución de 1200×RGB×1920 — eso son 2.3 millones de píxeles de una claridad impresionante — empaquetados en un grosor total imposible de 2.80 mm de grosor total.

Ya sea que esté creando la tableta de próxima generación, un dispositivo de diagnóstico portátil premium, una consola de juegos portátil inmersiva o un sofisticado panel HMI industrial, esta pantalla transforma su producto de ordinario a extraordinario. La arquitectura de píxeles de franja vertical RGB garantiza una fidelidad de color que cumple con las demandas de la imagen médica, mientras que la luminancia de 550 cd/m² supera los desafíos de la luz ambiental que derrotan a las pantallas inferiores.

◆◆◆ Rendimiento visual que llama la atención ◆◆◆

▪ Resolución sin concesiones

La matriz de píxeles de 1200 horizontales × 1920 verticales representa un salto significativo más allá de las pantallas HD estándar. Con un paso de píxel de 0.0299 mm × 0.0897 mm, el TXW800042B0 logra una densidad de píxeles que hace que los píxeles individuales sean invisibles a distancias de visualización típicas — ofreciendo la tipografía suave, los iconos nítidos y el realismo fotográfico que exigen los usuarios modernos.

La área activa de 107.64 mm × 172.22 mm proporciona una relación de aspecto optimizada para retrato de 10:16, perfectamente adecuada para la lectura de documentos, interfaces de desplazamiento vertical y aplicaciones portátiles donde la altura importa más que el ancho. Esto no es solo una pantalla — es un lienzo para sus diseños visuales más ambiciosos.

▪ Visualización a todas horas — en cada ángulo, perfectamente

Olvídese de todo lo que sabe sobre los ángulos de visión de la pantalla. El TXW800042B0 presenta la tecnología de visualización a todas horas — un sofisticado logro de ingeniería óptica que mantiene un contraste, precisión de color y brillo consistentes desde todas las direcciones de visualización imaginables.

Ya sea que el usuario incline el dispositivo hacia la izquierda, derecha, arriba, abajo o cualquier combinación diagonal, la imagen permanece impecable. Sin inversión de color. Sin desplazamiento de gamma. Sin colapso de contraste. Esta uniformidad de 360 grados no es solo una especificación — es una ventaja competitiva para productos utilizados en entornos dinámicos e impredecibles.

▪ Normalmente negro — profundo, rico, auténtico

La matriz activa TFT transimisiva normalmente negra ofrece negros verdaderos que hacen que los colores resalten y el contenido cobre vida. A diferencia de los paneles normalmente blancos que parecen descoloridos en entornos oscuros, esta pantalla conserva los detalles de las sombras y las relaciones de contraste que dan vida al contenido HDR — incluso sin procesamiento HDR dedicado.

◆◆◆ MIPI DSI — La interfaz de la excelencia moderna ◆◆◆

▪ Señalización diferencial de alta velocidad de 4 carriles

El TXW800042B0 abandona las interfaces paralelas heredadas en favor de MIPI DSI (Interfaz Serie de Pantalla) de 4 carriles — el mismo estándar de señalización diferencial de alto rendimiento que se encuentra en los teléfonos inteligentes insignia y las tabletas premium. Esta no es solo una elección de interfaz; es una decisión estratégica que desbloquea beneficios de ingeniería tangibles:

✓ Inmunidad EMI
Los pares diferenciales rechazan el ruido de modo común de los transceptores inalámbricos, los accionamientos de motor y las fuentes de alimentación conmutadas — permitiendo un funcionamiento fiable en entornos electromagnéticamente hostiles.

✓ Reducción del número de pines
Solo 31 pines en total frente a más de 40 para soluciones RGB paralelas o LVDS, lo que simplifica el enrutamiento de PCB y la selección de conectores.

✓ Tiradas de cable extendidas
La robusta señalización de MIPI admite longitudes de cable flexibles más largas sin degradación de la señal — fundamental para arquitecturas de dispositivos tipo concha, deslizantes o articuladas.

✓ Menor consumo de energía
La transmisión serie reduce inherentemente la disipación de potencia dinámica en comparación con los buses paralelos de varios bits — extendiendo la vida útil de la batería en aplicaciones portátiles.

▪ Configuración de pines — Limpia, lógica, lista para integrar

El conector FPC de 31 pines organiza las señales con precisión de ingeniería:

◈ LEDA (Pines 1-3): Entrada de alimentación del ánodo de la retroiluminación — conexiones triplemente redundantes garantizan una distribución uniforme de la corriente en la matriz de 27 LED.

◈ LEDK (Pines 5-8): Retorno del cátodo de la retroiluminación — cuatro pines minimizan las pérdidas resistivas y la concentración térmica.

◈ Carriles de datos MIPI: D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — cuatro pares de datos totalmente diferenciales que transportan información de color de 24 bits a velocidades de hasta 1 Gbps por carril.

◈ Reloj MIPI: CLKP/CLKN — el reloj diferencial dedicado garantiza un muestreo de datos preciso en todas las condiciones de funcionamiento.

◈ RESET (Pin 27): Restablecimiento de hardware activo bajo con filtrado de ruido inteligente — los pulsos más cortos que la especificación se rechazan automáticamente para evitar disparos falsos.

◈ Rieles de alimentación: VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65-3.3V — compatibilidad de voltaje flexible con SoCs modernos y procesadores de aplicaciones.

◆◆◆ Arquitectura de potencia — Inteligente, eficiente, protegida ◆◆◆

▪ Entrega de potencia de precisión multirriel

El TXW800042B0 integra una gestión de energía sofisticada que protege su inversión y simplifica el diseño del sistema:

◈ IOVCC (1.65V – 3.3V):
La compatibilidad de voltaje de E/S de amplio rango permite la conexión directa a familias lógicas de 1.8V, 2.5V o 3.3V sin traductores de nivel — reduciendo el costo de la lista de materiales y la complejidad de la PCB.

◈ VDD (2.8V – 3.3V):
Suministro de convertidor DC/DC principal con requisitos de regulación estrictos. La bomba de carga interna genera todos los voltajes específicos de TFT a partir de esta única entrada.

◈ VGH (Control de puerta positivo): ~18V
Generado internamente a través de una bomba de carga externa — enciende completamente los transistores de píxeles TFT para una transferencia completa de carga de cristal líquido.

◈ VGL (Sesgo de puerta negativo): ~-8V
Generado internamente — mantiene los transistores de píxeles en estado de apagado profundo, evitando la fuga subumbral que causa parpadeo y retención de imagen.

◈ Rieles analógicos VSP/VSN:
Suministro positivo y negativo para la escalera de referencia de gamma — calibrado de fábrica a través de OTP para la consistencia de panel a panel.

▪ Secuenciación crítica de potencia — Protección incorporada

La IC controlador HX8279D implementa una secuenciación inteligente de encendido que evita el enclavamiento y garantiza una inicialización fiable:

Paso 1: VDD alcanza el nivel operativo
Paso 2: RESETB se activa bajo durante una duración mínima, activando el reinicio de la máquina de estados interna
Paso 3: El voltaje negativo VGL se genera primero (a través de protección de diodo Schottky externo) — crítico para evitar la activación parasitaria de SCR
Paso 4: El voltaje positivo VGH aumenta después de la estabilización de VGL
Paso 5: La interfaz MIPI entra en modo de alta velocidad, recibiendo códigos de configuración iniciales
Paso 6: Los registros GOA MUX y de temporización deben escribirse dentro de 50 ms después de la liberación del reinicio — garantizando la inicialización adecuada del controlador de puerta
Paso 7: La salida de pantalla se habilita, presentando el primer fotograma con gamma predeterminada de fábrica

Este enfoque secuencial elimina los complejos circuitos de gestión de energía externos requeridos por las pantallas de la competencia, reduciendo su riesgo de diseño y acelerando el tiempo de comercialización.

◆◆◆ Brillo de retroiluminación — Diseñado para la resistencia ◆◆◆

▪ Matriz de iluminación de borde con 27 LED

El sistema de retroiluminación integrado emplea 27 LED blancos de alta eficiencia en una configuración de iluminación de borde cuidadosamente optimizada. Esto no es solo iluminación — es ingeniería óptica diseñada para el rendimiento en el mundo real:

◈ 550 cd/m² Luminancia típica:
Supera los 400-450 cd/m² típicos de las pantallas de grado de consumo, garantizando la legibilidad bajo iluminación de oficina, interiores de vehículos y condiciones exteriores moderadas.

◈ ≥75% Uniformidad (Mínimo):
El riguroso diseño óptico evita los "puntos calientes" y las "esquinas oscuras" que plagan las alternativas económicas. Su contenido aparece consistentemente brillante de borde a borde.

◈ Rango de voltaje directo de 8.4V – 9.6V:
Acomoda convertidores elevadores económicos con precisión de regulación moderada — no se necesitan referencias de precisión.

◈ 225mA Corriente típica:
Equilibrado para una eficacia óptima frente a la gestión térmica. La matriz de LED opera cómodamente dentro de los márgenes de diseño térmico para una fiabilidad extendida.

▪ Vida útil de los LED de 30.000 horas — Construido para durar

Clasificado para 30.000 horas hasta el 50% de brillo (a 32 mA por LED), esta retroiluminación supera los ciclos de vida típicos del producto por márgenes significativos. Como contexto:

✓ 8 horas de uso diario = más de 10 años de servicio
✓ 16 horas de uso diario = más de 5 años de operación continua
✓ Servicio industrial 24/7 = 3.4 años antes de considerar el mantenimiento

La especificación señala explícitamente que la corriente de operación impacta directamente en la longevidad — una honestidad de diseño que permite decisiones informadas de ingeniería térmica y eléctrica. Implemente una regulación de corriente y una gestión térmica adecuadas, y su pantalla superará al producto que sirve.

◆◆◆ Maestría mecánica — Delgado, preciso, integrable ◆◆◆

▪ Grosor total de 2.80 mm — Redefiniendo posibilidades

Con solo 2.80 mm de grosor total, el TXW800042B0 permite diseños de productos previamente imposibles con módulos de pantalla convencionales:

✓ Tabletas ultradelgadas que rivalizan con los cuadernos de papel en portabilidad
✓ Dispositivos de diagnóstico vestibles que no comprometen el tamaño de la pantalla
✓ Paneles de control integrados que caben dentro de las profundidades estándar de las placas de pared
✓ Instrumentación portátil donde cada gramo y milímetro afecta la usabilidad en campo

▪ Dimensiones de precisión para una integración perfecta

La huella del módulo de 114.60 mm × 184.10 mm proporciona un área de bisel generosa para la unión adhesiva, el sellado con juntas o la laminación del panel táctil, manteniendo al mismo tiempo dimensiones generales compactas. Las tolerancias críticas de ±0.20 mm permiten el montaje directo sin accesorios complejos ni mecanismos de ajuste.

La salida del FPC desde el borde inferior con un paso estandarizado compatible con ZIF simplifica el enrutamiento del cable en carcasas de perfil delgado. El dibujo mecánico incluido proporciona datos dimensionales completos para el diseño de la carcasa, incluyendo:

◈ Posicionamiento del área activa en relación con los bordes del módulo
◈ Recomendaciones de radio de curvatura del FPC
 para una vida útil flexible y fiable◈ Ubicaciones de las almohadillas del circuito del controlador LED
 para el control externo de la retroiluminación◈

Directrices de integración del panel táctil

(se recomienda un voladizo de 0.3-0.5 mm por lado)

◆◆◆ Fiabilidad validada — Probado más allá de las expectativas ◆◆◆

▪ Calificación ambiental rigurosa de seis puntos
El TXW800042B0 se somete a pruebas de estrés exhaustivas que validan el rendimiento en escenarios de implementación del mundo real:

◈ Almacenamiento a alta temperatura (+70°C / 96 Horas):
Valida la estabilidad del material y la integridad del sellado bajo estrés térmico extremo en condiciones de no funcionamiento. La verificación funcional posterior a la prueba confirma que no hay segmentos faltantes, píxeles en cortocircuito o degradación de la pantalla.

◈ Almacenamiento a baja temperatura (-20°C / 96 Horas):
Garantiza la capacidad de arranque en frío y la flexibilidad del material a temperaturas donde las pantallas estándar sufren aumentos de viscosidad del cristal líquido y colapso del tiempo de respuesta.

◈ Operación a alta temperatura (+60°C / 96 Horas):
La prueba más exigente — operación eléctrica completa a la temperatura máxima nominal. La pantalla debe mantener todos los parámetros funcionales sin descontrol térmico, desplazamiento de color o degradación prematura de los LED. La fuga de cristal líquido bajo estrés térmico operativo constituye un fallo automático.

◈ Operación a baja temperatura (-10°C / 96 Horas):
Verifica el rendimiento en tiempo real en entornos fríos. Las burbujas a baja temperatura — causadas por la contracción térmica diferencial — están estrictamente prohibidas. El aflojamiento del sello final y los efectos de arcoíris del marco también están prohibidos.

◈ Almacenamiento a alta temperatura/humedad (50°C y 90% HR / 96 Horas):
Acelera los mecanismos de entrada de humedad y corrosión. El módulo debe mantener la integridad del sellado y el aislamiento eléctrico en entornos tropicales o de almacén no controlados.

◈ Ciclos de choque térmico (10 Ciclos: -10°C a +60°C):

Somete el módulo a transiciones rápidas de 30 minutos entre extremos térmicos. Esto expone desajustes en el coeficiente de expansión térmica entre el vidrio, el metal, el polímero y los materiales adhesivos. Los efectos de arcoíris del marco y los fallos del sello son criterios de rechazo automáticos.

◆◆◆ Aplicaciones — Donde la excelencia se encuentra con la oportunidad ◆◆◆

▪ Dispositivos premium de tableta y e-reader

La resolución de 1200×1920 optimizada para retrato, el brillo de 550 cd/m² y el perfil delgado de 2.8 mm crean la base ideal para tabletas de próxima generación. La visualización en todas las direcciones garantiza una lectura y navegación cómodas en cualquier orientación — retrato para documentos, horizontal para video, o cualquier ángulo intermedio.

▪ Instrumentación médica y de diagnóstico

La profundidad de color de 16.7M, la calibración de gamma estable cargada desde OTP en cada ciclo de encendido y la retroiluminación LED de 30.000 horas cumplen con las demandas de monitores de pacientes, sistemas de ultrasonido portátiles y herramientas de diagnóstico portátiles. La interfaz MIPI se integra perfectamente con SoCs de grado médico de Qualcomm, MediaTek

▪ HMI industrial y sistemas de control portátiles

La operación a temperatura amplia (-10°C a +60°C), la robusta inmunidad EMI a través de la señalización diferencial MIPI y las dimensiones compactas abordan las realidades de las plantas de fabricación, los vehículos de servicio de campo y los equipos exteriores. La pantalla mantiene la legibilidad a través del vidrio de cubierta protectora en condiciones de luz ambiental alta.

▪ Consolas portátiles de juegos y entretenimiento

La alta densidad de píxeles, el tiempo de respuesta rápido y la reproducción de color vibrante crean experiencias de juego inmersivas. El perfil delgado permite diseños ergonómicos que no fatigan las manos durante sesiones de juego prolongadas. La visualización en todas las direcciones admite escenarios multijugador donde los dispositivos se comparten y se ven desde varios ángulos.

▪ Pantallas interiores de automoción

La orientación vertical se adapta a pantallas de información de consola central, sistemas de entretenimiento para asientos traseros y reemplazos de espejos digitales. La calificación de temperatura amplia aborda los extremos térmicos de la cabina, desde el estacionamiento en el desierto hasta los arranques en frío del Ártico. La compatibilidad con MIPI simplifica la integración con procesadores de infoentretenimiento automotriz modernos.

◆◆◆ Personalización y soporte de ingeniería ◆◆◆

✦ Su visión, nuestra ingeniería ✦
Shenzhen Tianxianwei Technology ofrece servicios de personalización integrales para transformar el TXW800042B0 en su solución de pantalla perfecta:

✦ Mejora del brillo
Modificaciones de corriente y cantidad de LED para variantes legibles a la luz del sol de más de 800 cd/m².

✦ Integración táctil
Laminación de panel táctil capacitivo proyectado (PCAP) con recubrimientos antirreflectantes y anti-huellas.

✦ Opciones de vidrio de cubierta
Vidrio Gorilla reforzado químicamente, policarbonato resistente a vandalismo o sustratos de grado óptico cortados a medida.

✦ Puentes de interfaz
Placas convertidoras de MIPI a LVDS o MIPI a RGB para compatibilidad con sistemas heredados.

✦ Enrutamiento FPC personalizado
Posiciones de salida de cola alternativas, longitudes y tipos de conectores para restricciones mecánicas únicas.
