8 pulgadas capacitiva pantalla táctil pantalla LCD interfaz MIPI 1200 * 1920 pantalla de seguridad de la planta de control de luz módulo de visualización

Productos

8 pulgadas capacitiva pantalla táctil pantalla LCD interfaz MIPI 1200 * 1920 pantalla de seguridad de la planta de control de luz módulo de visualización

Cuota De Producción:	1
Precio:	Negociable
Período De Entrega:	7-16 días
Forma De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	10000PCS

Información detallada

Descripción del producto

Información detallada

Lugar de origen

SHENZHEN

Nombre de la marca

TXWEI

Certificación

CE FCC ROHS

Número de modelo

TXW800042B0-YLT

Documento

Número de píxeles:

1200*1920

Dirección de visualización:

Interfaz de visualización:

MIPI 4 carril

Brillo:

500 nits

Área activa:

107.64 por 172.22

Tamaño del contorno:

137,61*197,06*4,5mm

Temperatura de funcionamiento:

-10 + 60 °C

Temperatura de almacenamiento:

-20+70 ℃

Número de pines:

31pin

Tecnología táctil:

interfaz táctil:

Toque IC:

GT1151QM

Resaltar:

Pantalla LCD táctil capacitiva de 8 pulgadas

Modulo de visualización de seguridad de la interfaz MIPI

Display TFT LCD de control de la luz de la planta

Descripción del producto

TXW800042B0-YLT

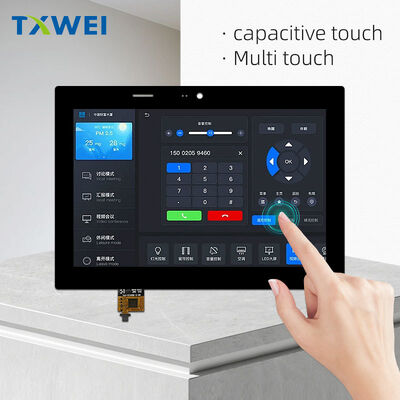

TFT LCD WQXGA+ de 8,0" con CTP integrado

1200 × 1920 · MIPI de 4 carriles · 500 cd/m² · LCM de 2,80 mm · Tacto capacitivo G+G · Visión en todas las direccionesFilosofía del producto

El TXW800042B0-YLT representa una reevaluación fundamental de lo que puede ser un módulo de pantalla. No es simplemente una pantalla con un panel táctil acoplado. Es un sistema optoelectrónico unificado: pantalla, tacto e iluminación diseñados como una única entidad coherente.

Este módulo aborda una tensión de diseño específica en la electrónica portátil moderna: el conflicto entre el aumento de la densidad de píxeles y la disminución del grosor físico. Con 2,80 mm solo para el LCM y 4,85 mm en total con la integración táctil, logra un factor de forma que habría sido poco práctico hace cinco años, al tiempo que ofrece 2,3 millones de píxeles direccionables individualmente en una diagonal de 8,0 pulgadas orientada verticalmente.

Arquitectura de pantalla

Matriz de píxeles

La matriz activa emplea 1200 columnas y 1920 filas de transistores de película delgada, cada uno controlando una tríada de subpíxeles de franja vertical RGB. El paso horizontal de 0,0299 mm por vertical de 0,0897 mm produce una densidad de píxeles suficiente para el refinamiento tipográfico a distancias de visualización típicas de mano (aproximadamente de 40 a 60 centímetros) sin las penalizaciones computacionales y de energía de las resoluciones de clase 4K.

El área activa de 107,64 mm × 172,22 mm ocupa una relación de aspecto de 10:16. Esta orientación prioriza la densidad de información vertical, una decisión que refleja la implementación prevista del módulo en aplicaciones centradas en documentos, interfaces de desplazamiento e instrumentación en modo vertical donde la altura transmite la jerarquía de la información.

Modo de visualización

La operación transmisiva Normalmente Negra proporciona dos ventajas distintas. Primero, el estado sin energía presenta una superficie profunda que absorbe la luz (funcionalmente un filtro de densidad neutra), lo que reduce el consumo de energía percibido durante los estados inactivos y mejora el contraste bajo la iluminación ambiental. Segundo, la rotación óptica dependiente del voltaje de la capa de cristal líquido produce una respuesta gamma que se alinea más estrechamente con la percepción humana de la luminancia que las alternativas Normalmente Blancas, particularmente en la región crítica de sombras por debajo del 20% de excitación digital.

Características de visualización

La tecnología de visualización a todas las horas elimina la asimetría direccional que restringe los diseños TFT convencionales. La pila óptica (polarizador, películas de retardancia, capa de cristal líquido y segundo polarizador) está diseñada de tal manera que el cono de contraste aceptable se extiende uniformemente a lo largo de 360 grados de azimut. Esto se logra mediante una distribución controlada del ángulo de inclinación y una alineación de cristal líquido de dominio dual o multidominio, en lugar de un simple apilamiento de películas de compensación.

La consecuencia práctica: un dispositivo montado en un entorno de visualización compartido (carro médico, panel industrial o dispositivo portátil de juegos) presenta un color y contraste idénticos independientemente de la posición del observador. Sin inversión de color. Sin desplazamiento gamma. Sin colapso de luminancia en ángulos oblicuos.

Integración táctil

Diseño estructural

El panel táctil capacitivo emplea una arquitectura G+G (Vidrio + Vidrio): una lente de cubierta de vidrio Panda de 1,1 mm, una capa de unión óptica SCA de 0,20 mm, un vidrio sensor de 0,55 mm con electrodos de malla metálica o ITO patentados y una segunda capa SCA de 0,20 mm laminada a la superficie de la pantalla. Grosor total de la pila táctil: 1,85 mm ± 0,15 mm, excluyendo materiales auxiliares.

Esta construcción prioriza la durabilidad y la claridad óptica sobre el grosor absoluto. El vidrio de cubierta de 1,1 mm proporciona una dureza superficial de ≥7H bajo una carga de 750 g, suficiente para resistir arañazos de llaves, presión de lápiz óptico y abrasión incidental en entornos de campo. Las capas SCA (Adhesivo Transparente Sólido) eliminan las brechas de aire que causan reflejos de Fresnel y errores de paralaje en alternativas unidas con juntas.

Características del sensor

El controlador GT1151QM admite seguimiento simultáneo de cinco puntos con modos de operación con guantes y manos mojadas. Estas no son características de marketing, sino necesidades de ingeniería: el personal médico opera dispositivos con guantes de látex o nitrilo; los operadores industriales trabajan con manos húmedas o contaminadas; los usuarios exteriores se encuentran con lluvia y condensación.

El controlador se comunica a través de I2C a niveles lógicos de 1,8 V, con alimentación analógica separada de 2,8 V. La notificación basada en interrupciones (pin CTP_INT) elimina la sobrecarga de sondeo en el procesador host, lo que reduce el consumo de energía del sistema y mejora la latencia táctil. Una línea de reinicio dedicada (CTP_RST) permite la recuperación del controlador sin un reinicio completo del sistema.

Integración óptica

El panel táctil incluye una región de filtro semitransparente negro IR con características espectrales específicas: transmisión del 5-15% a una longitud de onda visible de 550 nm, transmisión >80% a infrarrojos de 850 nm. Esto permite la detección de proximidad o la detección de luz ambiental detrás del vidrio de cubierta sin comprometer la estética de la pantalla: el área del sensor aparece como un negro uniforme para el usuario mientras permanece transparente para los emisores y detectores IR.

Diseño de interfaz

Implementación MIPI DSI

La interfaz MIPI DSI de 4 carriles representa una desviación deliberada de los estándares heredados de RGB paralelo y LVDS. Cada carril de datos opera como un par diferencial completo (D0P/D0N a D3P/D3N) con un par de reloj dedicado CLKP/CLKN. Esta arquitectura proporciona rechazo de ruido de modo común inherente, lo que permite una operación confiable en entornos electromagnéticamente hostiles: cerca de transceptores celulares, fuentes de alimentación conmutadas y variadores de motor.

El protocolo serie reduce el número de pines a 31 en total (incluyendo alimentación, tierra y retroiluminación), en comparación con más de 40 para alternativas paralelas. Esta reducción se traduce directamente en conectores más pequeños, enrutamiento de PCB más simple y menor volumen de cable flexible. Para dispositivos portátiles donde cada miligramo y milímetro cúbico tiene un costo de diseño, estos ahorros no son triviales.

Organización de pines

El FPC de 31 pines agrupa señales relacionadas funcionalmente con retornos de tierra alternos:

Pines 1-3: LEDA (ánodo de retroiluminación, triple redundancia)
Pines 5-8: LEDK (cátodo de retroiluminación, retorno cuádruple)
Pines 11-12: D2P/D2N (carril de datos MIPI 2)
Pines 14-15: D1P/D1N (carril de datos MIPI 1)
Pines 17-18: CLKP/CLKN (reloj MIPI)
Pines 20-21: D0P/D0N (carril de datos MIPI 0)
Pines 23-24: D3P/D3N (carril de datos MIPI 3)

Los pines de tierra en 9, 10, 13, 16, 19, 22, 25, 28 proporcionan rutas de retorno y blindaje entre pares diferenciales de alta velocidad. Los pines NC (4, 26) reservan posiciones para futura expansión de la interfaz o acceso de prueba.

Arquitectura de potencia

Rieles de voltaje

El módulo requiere tres dominios de suministro distintos:

IOVCC (1,65 V - 3,3 V): Suministro de lógica de E/S con amplia compatibilidad. El mínimo de 1,65 V permite la interfaz directa con SoCs modernos de bajo voltaje; el máximo de 3,3 V acomoda familias de lógica heredadas de 3,3 V sin traducción de nivel.

VDD (2,8 V - 3,3 V): Entrada del convertidor DC/DC principal. La bomba de carga interna genera todos los voltajes específicos de TFT a partir de este único riel: VGH (~18 V, puerta activada), VGL (~-8 V, puerta desactivada), VSP/VSN (referencia analógica) y VCOM (electrodo común).

CTP_VDD (2,8 V): Suministro analógico dedicado del controlador táctil, aislado de la alimentación de la pantalla para evitar el acoplamiento de ruido de conmutación en los canales de detección capacitiva.

Requisitos de secuenciación

El CI controlador HX8279D impone una secuenciación estricta de encendido para evitar el enclavamiento y garantizar una inicialización confiable:

VDD aumenta al umbral operativo
RESETB se activa bajo durante la duración mínima especificada
VGL se genera antes que VGH (protección de diodo Schottky entre VGL y GND evita la activación SCR parásita cuando VDD y VSP comienzan simultáneamente)
VGH aumenta después de la estabilización de VGL
La interfaz MIPI entra en modo de alta velocidad, recibiendo códigos de inicialización
Registros de temporización y MUX GOA escritos dentro de los 50 ms posteriores a la liberación del reinicio
Habilitación de salida de pantalla, presentando el primer fotograma con gamma predeterminada de fábrica

La secuenciación de apagado invierte este orden, con la activación de STBYB que desencadena un apagado controlado. La máquina de estado interna gestiona la secuenciación de rieles de forma autónoma, lo que reduce la complejidad de la gestión de energía externa.

Sistema de iluminación

Matriz de LED

Veintisiete LED blancos en configuración de iluminación de borde proporcionan una retroiluminación uniforme en el área activa de 107,64 mm × 172,22 mm. La matriz opera a un voltaje directo de 8,4 V-9,6 V con una corriente típica de 225 mA, lo que produce una luminancia de 500 cd/m² a través de la pantalla y la pila táctil.

El enfoque de iluminación de borde (LED ubicados a lo largo de uno o más bordes del panel, con la luz guiada por una cavidad reflectante y extraída a través de una película difusora) logra el grosor de LCM de 2,80 mm que la retroiluminación directa no puede. La contrapartida es la luminancia absoluta: 500 cd/m² son suficientes para uso en interiores y exteriores moderados, pero requieren mejora para la legibilidad a la luz solar directa.

Características de vida útil

La vida útil de los LED se especifica en 30.000 horas hasta el 50% del brillo inicial, medida a 32 mA por LED. Esta métrica refleja la degradación en el mundo real en lugar de fallas catastróficas: la retroiluminación se atenúa gradualmente, lo que proporciona una indicación visible del fin de vida útil en lugar de oscuridad abrupta.

La especificación advierte explícitamente que operar con una corriente superior a 37 mA por LED acelera la degradación. Esta transparencia permite un diseño térmico y eléctrico informado: implementar una regulación de corriente adecuada, disipación de calor adecuada y, quizás lo más importante, controles de brillo ajustables por el usuario que, por defecto, se configuran en niveles moderados en lugar de la salida máxima.

Calificación ambiental

Seis pruebas de calificación validan la resiliencia ambiental:

Almacenamiento a alta temperatura (+70 °C, 96 horas): Valida la estabilidad del material y la integridad del sellado bajo estrés térmico sin operación eléctrica. La verificación funcional posterior a la prueba confirma que no hay segmentos faltantes, píxeles en cortocircuito ni degradación de la pantalla.

Almacenamiento a baja temperatura (-20 °C, 96 horas): Asegura la capacidad de arranque en frío y la flexibilidad del material. Las pantallas estándar sufren un aumento de la viscosidad del cristal líquido y un colapso del tiempo de respuesta a estas temperaturas; este módulo mantiene la preparación operativa.

Operación a alta temperatura (+60 °C, 96 horas): Operación eléctrica completa a la temperatura nominal máxima. La pantalla debe mantener todos los parámetros funcionales sin descontrol térmico, cambio de color o degradación prematura de los LED. La fuga de cristal líquido bajo estrés térmico operativo constituye una falla automática.

Operación a baja temperatura (-10 °C, 96 horas): Verifica el rendimiento en tiempo real en entornos fríos. Las burbujas a baja temperatura (causadas por la contracción térmica diferencial entre los sustratos de vidrio y el relleno de cristal líquido) están estrictamente prohibidas. El aflojamiento del sello final y los efectos de arcoíris del marco están igualmente prohibidos.

Almacenamiento a alta temperatura/humedad (50 °C, 90% HR, 96 horas): Acelera los mecanismos de entrada de humedad y corrosión. El módulo debe mantener la integridad del sellado y el aislamiento eléctrico en entornos de almacén tropicales o no controlados.

Ciclos de choque térmico (10 ciclos, -10 °C a +60 °C, estancias de 30 minutos): Expone desajustes del coeficiente de expansión térmica entre vidrio, metal, polímero y materiales adhesivos. Los efectos de arcoíris del marco y las fallas del sello son criterios de rechazo automático.

Integración mecánica

Dimensiones del módulo

El LCM mide 114,60 mm × 184,10 mm × 2,80 mm. Con la integración táctil, el grosor total aumenta a 4,85 mm ± 0,2 mm. El panel táctil sobresale del área activa de la pantalla aproximadamente 0,4 mm por lado (área visible de 108,44 mm × 173,02 mm frente a un área activa de pantalla de 107,64 mm × 172,22 mm), lo que permite tolerancias de laminación y garantiza una cobertura táctil completa.

Características del vidrio de cubierta

La lente de cubierta de vidrio Panda de 1,1 mm incluye:

Recubrimiento AF (Antihuellas): tratamiento superficial oleofóbico que reduce la visibilidad de las manchas y la frecuencia de limpieza
Borde impreso en negro: oculta líneas adhesivas, trazas de sensor y discontinuidades del borde a la vista del usuario
Región semitransparente IR: como se describe en la sección de integración táctil
Película protectora: aplicada durante la fabricación, retirada por el integrador antes del ensamblaje final

Diseño FPC

El FPC de la pantalla sale del borde inferior con un paso de 0,50 mm, 31 posiciones, compatible con el conector FH26-31S-0.3SHW(10) o equivalente. El FPC táctil sale por separado con 8 posiciones para la interfaz I2C. Ambos FPC incluyen una película de blindaje electromagnético en ambas superficies para evitar que las señales MIPI de alta velocidad se acoplen a los canales de detección táctil capacitiva.

Una placa de refuerzo de acero (grosor de 0,2 mm) proporciona soporte mecánico y conexión a tierra eléctrica en la región del conector. El FPC CTP incluye una lengüeta de extracción para retirar la película protectora, un pequeño detalle que evita residuos de adhesivo y contaminación durante el ensamblaje.

Aplicaciones

Instrumentación médica

La profundidad de color de 16,7 millones, la calibración gamma estable de OTP y el tacto compatible con guantes cumplen los requisitos para monitores de pacientes, ecógrafos portátiles y herramientas de diagnóstico portátiles. La orientación vertical se adapta a las pantallas de tendencias de signos vitales y a la revisión de datos longitudinales del paciente.

Interfaz Humano-Máquina Industrial

Operación a amplia temperatura (-10 °C a +60 °C), inmunidad EMI robusta a través de señalización diferencial MIPI y dureza superficial de 7H abordan las realidades del piso de la fábrica. La pantalla mantiene la legibilidad a través del vidrio de cubierta protector en condiciones de alta luz ambiental.

Juegos y entretenimiento portátiles

La alta densidad de píxeles y el tiempo de respuesta rápido crean experiencias inmersivas. El perfil delgado permite diseños ergonómicos que no fatigan las manos durante sesiones prolongadas. La visualización en todas las direcciones admite escenarios multijugador con dispositivos compartidos.

Interior de automoción

La orientación vertical se adapta a las pantallas de información de la consola central y al entretenimiento de los asientos traseros. La calificación de temperatura amplia aborda los extremos térmicos de la cabina, desde el estacionamiento en el desierto hasta los arranques en frío del Ártico. La compatibilidad con MIPI simplifica la integración con los procesadores modernos de infoentretenimiento automotriz.
